测量电阻
要测量某导体的电阻时,我们可以分别测出导体两端的电压和通过导体的电流,然后根据公式$R=\frac{U}{I}$计算出导体的电阻。

答案： 电压　电流　$R=\frac{U}{I}$

1. 用电流表和电压表分别测量出未知电阻的电流和电压,根据欧姆定律的变形公式 $ R = \frac{U}{I} $ 算出电阻值。
2. 为了减小测量电阻时的误差,可以采取多次测量求平均值的办法。
小明同学想测量一个未知电阻的阻值。
(1) 他需要的实验器材包括电源、导线、开关、电流表、电压表、未知电阻和______。

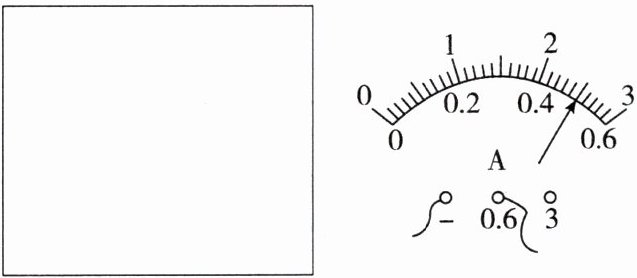

(2) 请你帮他设计出实验的电路图,并画在线框中。

(3) 按照电路图正确连接电路,进行实验的过程中,他发现电压表示数为 $ 2.5 \, V $,电流表示数如图所示,电流表的示数为______,被测电阻的阻值为______。

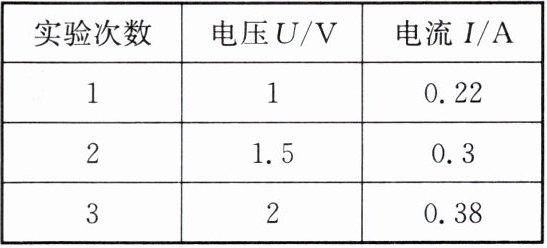

(4) 要减小测量误差,可以采取______的方法。小明同学测量的数据如下表：

被测电阻的阻值为______。

答案：

(1)滑动变阻器　
(2)
(3)0.5A　5Ω　
(4)多次测量求平均值　4.94Ω

1. 在伏安法测量电阻的实验中,滑动变阻器不能起到的作用是(B)。
A.改变通过被测电阻的电流
B.改变被测电阻的阻值
C.改变被测电阻两端的电压
D.保护电路

答案： B

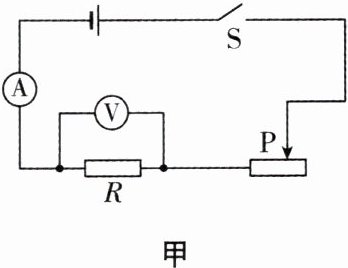

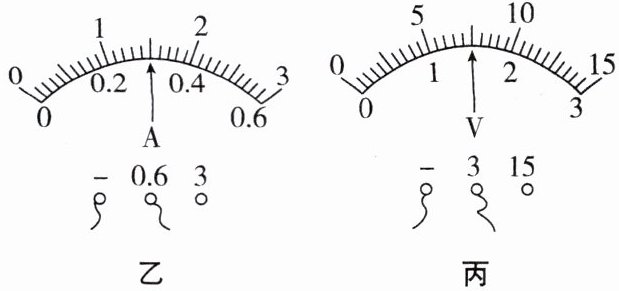

2. 小明设计了如图甲所示的电路测量电阻 $ R $ 的阻值,闭合开关,调节滑片 $ P $ 后,电流表和电压表的示数如图乙和丙所示。下列说法错误的是(A)。


A.该实验中滑动变阻器的作用与探究电流与电阻关系实验中的作用一样

B.滑片 $ P $ 向右滑动时,电压表和电流表示数均变小
C.通过本次实验数据可知,该电阻的阻值为 $ 5 \, \Omega $
D.为了减小误差,可以多次测量 $ R $ 的阻值求平均值

答案： A
