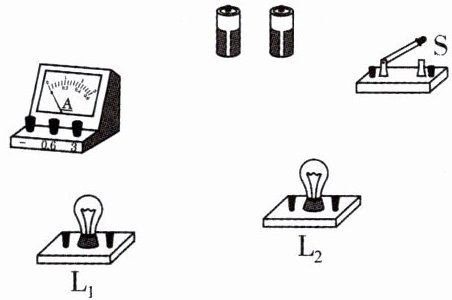

7. 利用如图所示的元件组成并联电路,让电流表测通过灯$\mathrm{L}_{2}$的电流(不超过$0.6\mathrm{A}$),请你帮他回答下列问题.
(1)在线框内画出电路图.

(2)用笔画线代替导线连接实物电路(导线不得交叉).

(3)通过灯$\mathrm{L}_{2}$的电流为______.

答案：

(1)

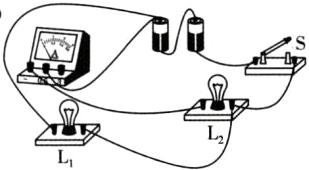

(2)
(3)0.5A

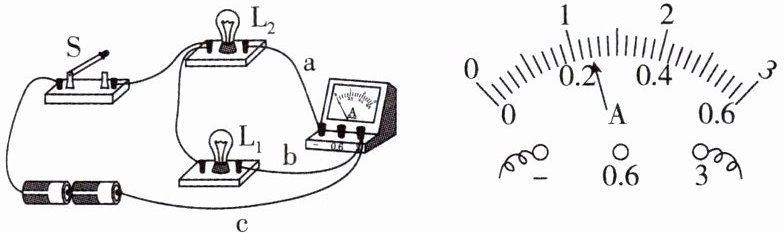

8. 如图是小明同学用电流表测量电流的实物连接图,请回答下列问题.

(1)在连接电路时,开关应处于断开状态.
(2)图甲中电流表测量的是通过灯泡L₂的电流.
(3)电流表的示数如图乙所示,则电流表测出的电流是1.2$\mathrm{A}$.
(4)如果要用电流表测通过$\mathrm{L}_{1}和\mathrm{L}_{2}$的总电流,且只允许移动一根导线,应将导线b(选填“$\mathrm{a}$”“$\mathrm{b}$”或“$\mathrm{c}$”)的右端接在电流表的-(选填“$3$”“$0.6$”或“$-$”)接线柱上.
(5)闭合开关后,小明发现两灯都亮,由于连线较乱,一时无法确定电路是串联还是并联,请你帮他想出一种简单可行的判断方法:从灯座上取下一只灯泡，若另一只灯泡仍发光则是并联，反之是串联.

答案：
(1)断开
(2)L₂
(3)1.2
(4)b -
(5)从灯座上取下一只灯泡，若另一只灯泡仍发光则是并联，反之是串联
