18. 某物业工作人员来小明家收电费. 他观察到小明家电能表的情况如图所示,然后从记录本上查出上月电能表的示数是 $ 811.6 \, kW \cdot h $. 若按 $ 0.5 $ 元/($ kW \cdot h $)计费,李明家本月应缴电费60元。

答案： 60

19. 家庭电路中,用试电笔检查用电器外壳是否带电. 控制照明灯的开关要安装在相线与灯座之间. 若电能表规格是 $ 600 \, r/(kW \cdot h) $,$ 3 \, min $ 内转盘转 $ 6 $ 转,此电路中用电器消耗的电能为3.6×10⁴ $ J $.

答案： 试电笔 相 3.6×10⁴

20. 如图所示的照明电路中,电灯突然熄灭,用试电笔测 $ a $、$ b $、$ c $ 点,试电笔都亮,测试 $ d $ 点不亮,故障是cd段断路. 试电笔亮时,相线、试电笔、人体与大地构成串联电路。

答案： cd段断路 串

21. 家庭电路中,导线绝缘皮容易破损或老化,裸露的导线相接触会发生短路. 除此之外,电路中用电器总功率过大,也会导致电路中电流过大. 对人体而言,其安全电压为不高于36V.

答案： 短路 总功率 不高于36V

22. 如图所示,图甲是小明家卧室的一个插座. 他用试电笔测试插座的 B 孔,氖管发光,则 A 孔接的是中性线. 图乙是一个台灯的电路示意图. 当把台灯接入电路时,为了安全,应将台灯插头的D(选填“C”或“D”)插脚接相线。

答案： 中性 D

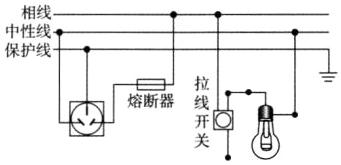

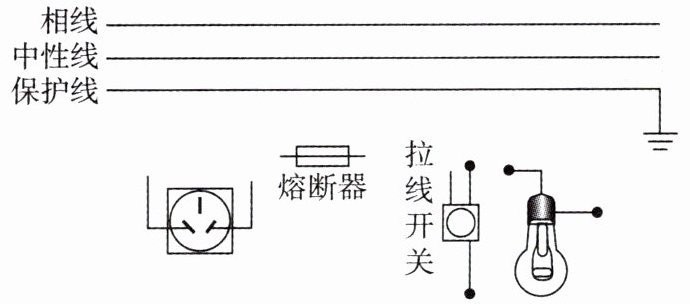

23. 用笔画线代替导线,将图中的拉线开关、电灯、熔断器和插座接入家庭电路中. 要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。

答案：

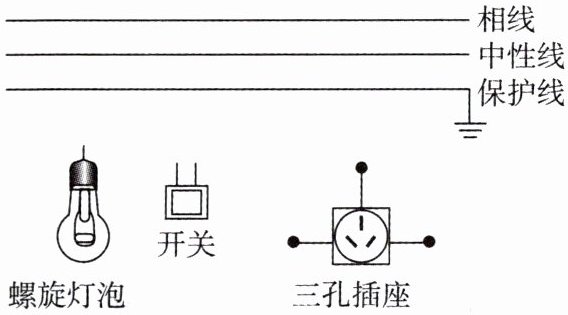

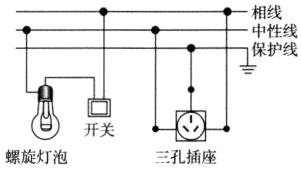

24. 如图所示,要求开关控制螺旋灯泡,将图中元件分别正确连接到电路中。

答案：

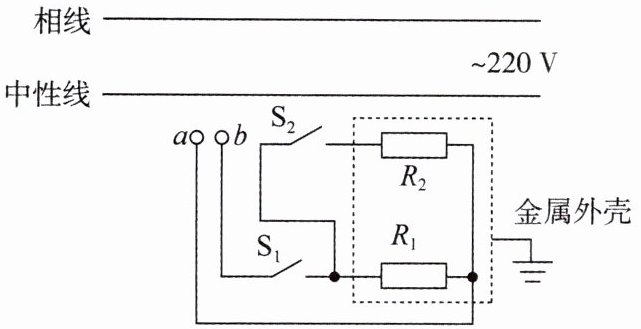

25. 某型号煎烤机有上下两个加热盘,由两个开关控制其工作状态. $ R_1 $ 为下盘电热丝,$ R_2 $ 为上盘电热丝,两电热丝阻值相等,煎烤机的最大额定功率为 $ 2200 \, W $. 如图为煎烤机的内部简化电路图(不考虑温度对电热丝阻值的影响)。

(1)按照安全用电的要求,将 $ a $、$ b $ 两点接入家庭电路,完成连线.
(2)煎烤机正常工作时,电路中的最大电流是多少？以最大额定功率工作时,$ 1 \, min $ 消耗多少电能？
(3)电热丝 $ R_1 $ 的阻值是多少？

答案：

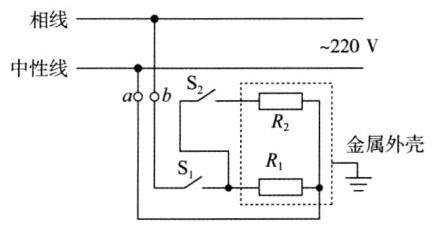

(1)如图所示：
　　
(2)煎烤机达到额定功率时，电流最大，所以
I_max=P_max/U=2200W/220V=10A
以最大额定功率工作时，它1min消耗电能
W=P_max t=2200W×60s=1.32×10⁵J
(3)开关S₁和S₂都闭合时，两电阻并联，此时电路中电流最大.因为两电热丝阻值相等，所以流过R₁的电流I₁=5A.根据欧姆定律得
R₁=U/I₁=220V/5A=44Ω
