《2025年新课堂学习与探究九年级物理全一册人教版》

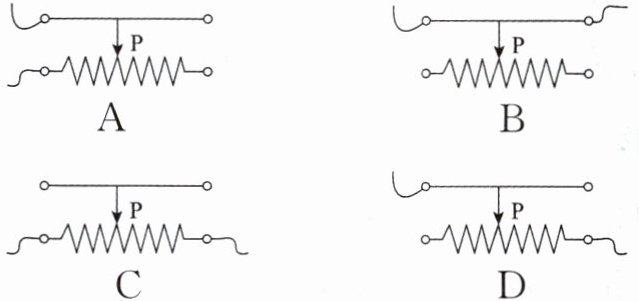

7. 下列图中,能实现当滑片 P 向左滑动时,连入电路的电流变大的是(A)。

答案： A

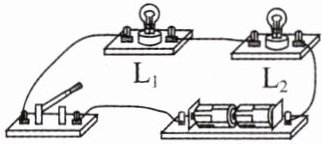

8. 如图所示,闭合开关,两灯均不发光。已知电路连接正确,其中一只灯泡出现了故障。将电压表并联在灯 $ L_1 $两端时,电压表有示数。电路故障是(C)。

A.灯 $ L_1 $被短接
B.灯 $ L_2 $被短接
C.灯 $ L_1 $断路
D.灯 $ L_2 $断路

答案： C

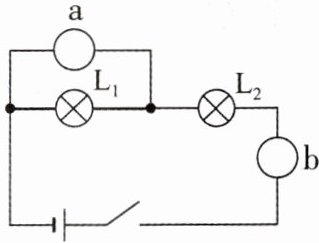

9. 如图所示,要实现 $ L_1 $与 $ L_2 $串联,在“○”处接入电流表或电压表。下列做法正确的是(D)。

A.a 为电流表,b 为电流表
B.a 为电压表,b 为电压表
C.a 为电流表,b 为电压表
D.a 为电压表,b 为电流表

答案： D

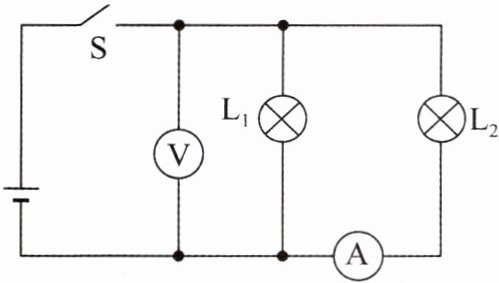

10. 在如图所示的电路中,闭合开关 S,两灯均正常发光；一会儿后,一灯突然熄灭,另一灯仍正常发光,且电压表、电流表示数均不变。下列判断正确的是(B)。

A.$ L_1 $被短接
B.$ L_1 $断路
C.$ L_2 $被短接
D.$ L_2 $断路

答案： B

11. 下列说法正确的是(ABC)。
A.电压是电路中形成电流的原因
B.导体对电流的阻碍作用越大,导体的电阻越大
C.滑动变阻器通过改变连入电路中电阻线的长度来改变电阻
D.串联电路中电源两端电压等于各用电器两端电压

答案： ABC

12. 同种材料制成的长度相同、横截面积不同的 AB 和 BC 两段导体按如图所示的方式连入电路中。导体的电阻及通过的电流大小关系错误的是(BCD)。

A.$ R_{AB} ＞ R_{BC} $,$ I_{AB} = I_{BC} $
B.$ R_{AB} ＞ R_{BC} $,$ I_{AB} ＜ I_{BC} $
C.$ R_{AB} ＜ R_{BC} $,$ I_{AB} = I_{BC} $
D.$ R_{AB} ＜ R_{BC} $,$ I_{AB} ＜ I_{BC} $

答案： BCD

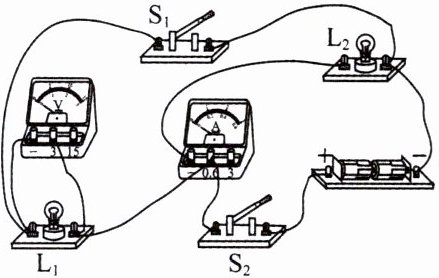

13. 如图所示的电路中,闭合开关 $ S_1 $、$ S_2 $,小灯泡 $ L_1 $和 $ L_2 $正常发光,电流表和电压表均有示数。下列关于电路的分析正确的是(ABC)。

A.灯 $ L_1 $与灯 $ L_2 $并联
B.电压表测量灯 $ L_1 $两端的电压
C.只断开开关 $ S_1 $,灯 $ L_2 $正常发光
D.电流表测量电路总电流

答案： ABC
