《2025年新课堂学习与探究九年级物理全一册人教版》

4. 用伏安法测量小灯泡的电阻.

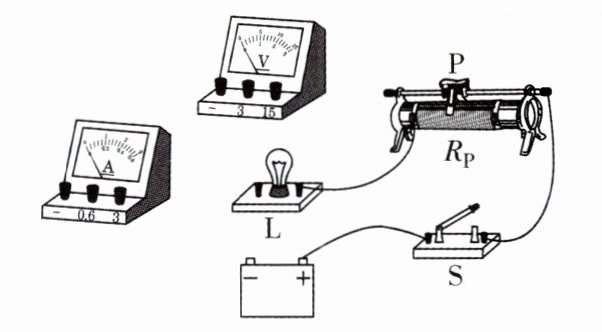

请用笔画线代替导线将实物电路连接完整.

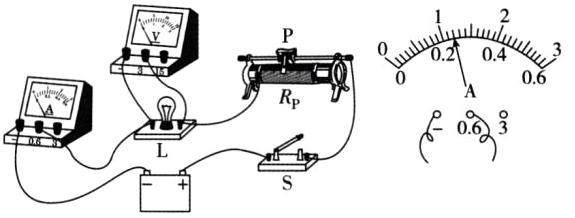

请在如图表盘中填画好测量第 2 次电流时所选电流表的接线柱和指针位置.

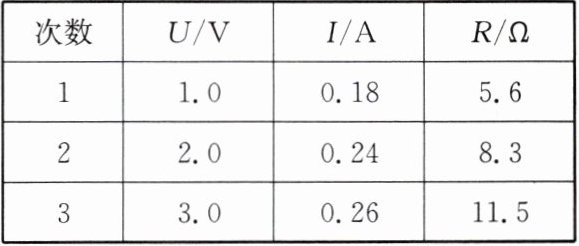

请利用表中数据,用描点法画出小灯泡的 $ U - I $ 图像.

答案：

5. 一个导体两端的电压为 6 V 时,通过它的电流是 0.2 A,则导体的电阻为30Ω；若该导体两端的电压变为 3 V 时,通过它的电流为0.1A；当它两端的电压为零时,该导体的电阻为30Ω.

答案： 30 0.1 30

6. 将 $ R_{1} = 10 \Omega $ 和 $ R_{2} = 20 \Omega $ 两个电阻串联在电路中,通过它们的电流之比 $ I_{1} : I_{2} = $1∶1,它们两端的电压之比 $ U_{1} : U_{2} = $1∶2. 若将它们并联在电路中,通过它们的电流之比 $ I_{1} : I_{2} = $2∶1,它们两端的电压之比 $ U_{1} : U_{2} = $1∶1.

答案： 1∶1 1∶2 2∶1 1∶1

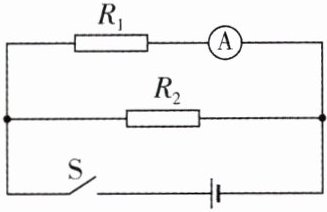

7. 如图所示的电路中,$ R_{1} = 30 \Omega $,$ R_{2} = 10 \Omega $,闭合开关 S 后,电流表的示数为 0.2 A,求：
(1)电源电压 U；
(2)干路中的总电流 I.

答案： 解:
(1)U₁=I₁R₁=0.2 A×30 Ω=6 V U=U₁=U₂=6 V
(2)I₂=U₂/R₂=6 V/10 Ω=0.6 A I=I₁+I₂=0.2 A+0.6 A=0.8 A
