《2025年新课堂学习与探究九年级物理全一册人教版》

9. 如图所示的电路中,电源电压为6V,$ R_1 = 3Ω $,$ R_2 = 6Ω $.闭合开关S,下列说法正确的是(C).

A.通过$ R_1 $的电流为1A
B.$ R_1 $两端的电压为2V
C.干路中的电流为3A
D.$ R_2 $两端的电压为9V

答案： C

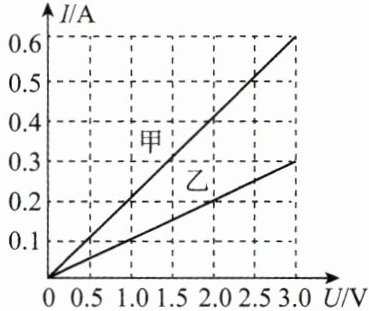

10. 甲、乙两定值电阻的I-U图像如图所示.下列说法正确的是(A).

A.甲电阻的阻值为5Ω
B.乙电阻的阻值为0.1Ω
C.甲、乙电阻并联接入电压为3V的电路中,干路中的电流为0.8A
D.甲、乙电阻串联接入电路中,甲、乙两端电压之比为2:1

答案： A

11. 下列物理概念的说法正确的是(ACD).
A.导体中的电流与导体两端的电压成正比,与导体的电阻成反比
B.导体的电阻与这段导体两端电压成正比,与导体中的电流成反比
C.并联电路总电阻的倒数等于各并联电阻倒数之和
D.串联电路的总电阻一定大于每一个串联电阻

答案： ACD

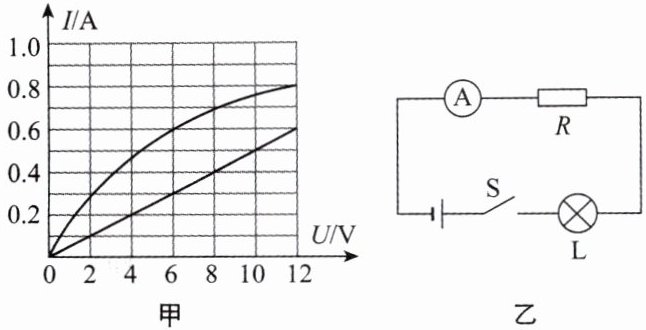

12. 图甲为定值电阻R和灯泡L的I-U图像.现将电阻R和灯泡L接在如图乙所示的电路中,电源电压保持不变.闭合开关S,电流表示数为0.3A.下列判断正确的是(AD).

A.电源电压是8V
B.电阻R的大小为2Ω
C.灯泡电阻随电压的增大而减小
D.将电源电压变为原来的2倍时,电阻R两端电压小于原来的2倍

答案： AD

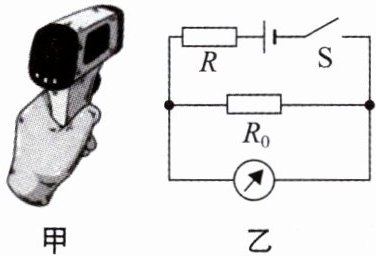

13. 图甲是学校测温用的手持电子测温仪,图乙是它内部的原理图,显示仪“”是由电表改装而成的.电源电压保持不变,R是热敏电阻,其阻值随着温度的升高而减小,定值电阻$ R_0 $为保护电阻.下列关于此测温仪的分析正确的是(BC).

A.显示仪是由电流表改装成的
B.被测温者温度越高,电路电流越大
C.当被测温者体温较高时,显示仪的示数也会变大
D.将$ R_0 $更换为阻值更大的电阻,测相同温度,显示仪示数变小

答案： BC

14. 如图所示,电源电压不变.闭合开关S,电路各元件工作正常.一段时间后,若其中一只电压表示数变大,则(BCD).

A.至少有一只灯泡亮度保持不变
B.灯$ L_1 $可能被短接
C.灯$ L_2 $可能断路
D.另一只电压表示数不变

答案： BCD
