《2025年新课程能力培养八年级物理上册人教版》

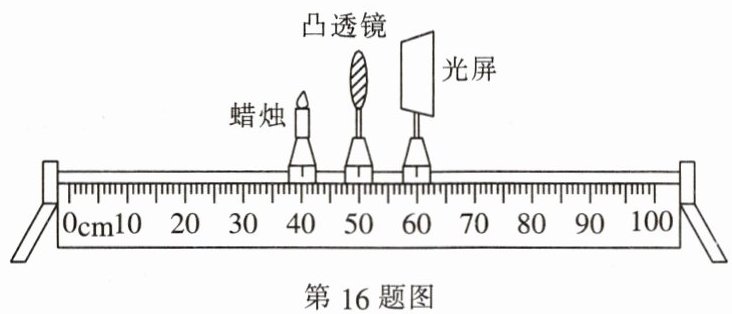

16. 某同学用焦距为10 cm的凸透镜探究凸透镜成像的规律。当蜡烛、凸透镜、光屏三者高度如图所示时,适当调节蜡烛的高度后便可开始实验；当蜡烛距凸透镜25 cm时,移动光屏,在光屏上承接到一个清晰缩小的像,生活中的______照相机就是根据该成像规律制成的；把蜡烛适当靠近凸透镜,应将光屏______(选填“靠近”或“远离”)远离凸透镜,才能再次承接到清晰的像。

答案： 蜡烛 照相机远离

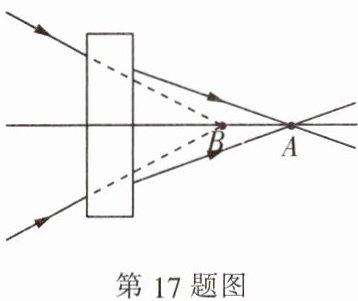

17. 如图所示,一束光线经过一个透镜后相交于主光轴上的A点,取走透镜后,光线相交于B点,则该透镜起到发散(选填“会聚”或“发散”)作用,可用于近视(选填“近视”或“远视”)眼的矫正。

答案： 发散 近视

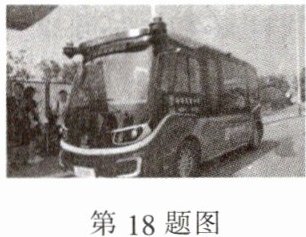

18. 如图是某地使用的智能无人驾驶小巴车,它可以通过车上的摄像机和激光雷达识别道路状况。小巴车上的摄像机识别道路上的行人时,其镜头相当于一个凸透镜,行人在摄像机感光元件上成倒立、缩小的实像。当小巴车靠近公交站牌时,站牌在摄像机感光元件上所成的像变大(选填“变大”“变小”或“不变”)。

答案： 凸 实 变大

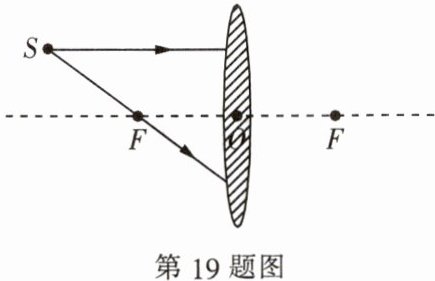

19. 请作出光源S发出的两条光经凸透镜折射后的折射光线。

答案：

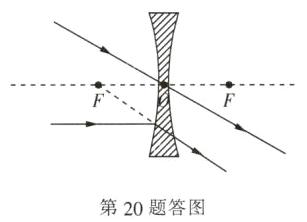

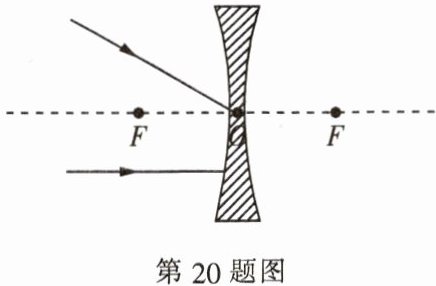

20. 如图,请完成光路图。

答案：
