《2025年5年中考3年模拟九年级物理全一册沪科版》

5. 小军想要测量一个额定电压为 U 的小灯泡的额定功率,但他手边只有电流表,于是他找来一个阻值为$R_{0}$的定值电阻,设计了如图所示的电路图,请补全实验步骤并写出小灯泡正常发光时的电阻和额定功率的表达式。
①只闭合开关 S 和____(选填“$S_{1}$”或“$S_{2}$”),移动滑动变阻器的滑片,使电流表的示数为____,此时小灯泡正常发光;
②只闭合开关 S 和____(选填“$S_{1}$”或“$S_{2}$”),保持滑动变阻器滑片的位置不动,记下电流表的示数 I;
③小灯泡正常发光时的电阻为$R_{L}= $____,其额定功率的表达式为$P_{额}= $____。(用已知量和所测物理量符号表示)

答案： ①$S_{2}$ $\frac{U}{R_{0}}$ ②$S_{1}$ ③$\frac{UR_{0}}{IR_{0}-U}$ $U×(I - \frac{U}{R_{0}})$

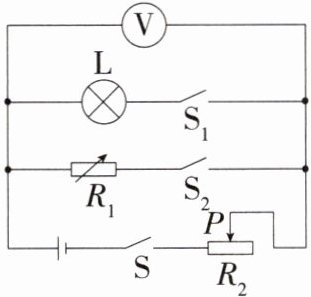

6. 新中考 实验新考法 [2025 陕西西安八十五中月考」小明想测一个额定电压为$U_{0}$的小灯泡的额定功率。他利用学生电源(电压未知)、电阻箱$R_{1}$、滑动变阻器$R_{2}$(电阻足够大)和电压表设计了如图所示的电路。为了精确地测量这个小灯泡的额定功率,请完成相关实验步骤。
①正确连接电路,将$R_{1}$、$R_{2}$的阻值调至最大;
②闭合开关 S、$S_{1}$,断开$S_{2}$,调节滑动变阻器$R_{2}$的滑片,直至____;
③闭合开关 S、$S_{2}$,断开$S_{1}$,____,读出此时电阻箱的示数$R_{0}$;
④小灯泡额定功率的表达式为$P_{额}= $____(用已知量和所测物理量的符号表示)。

答案： ②电压表示数为$U_{0}$ ③保持滑动变阻器$R_{2}$的滑片位置不变，调节电阻箱$R_{1}$直至电压表的示数为$U_{0}$ ④$\frac{U_{0}^{2}}{R_{0}}$

7. 新中考 创新实验 [2024 河北张北成龙学校月考」小红利用电流表和电阻箱测量小灯泡的电功率,设计并连接了如图甲所示的部分实验电路。


(1)请你添加一根导线,将图甲所示的实物图补充完整,并使滑动变阻器的滑片 P 向右移动时接入电路的阻值变大。

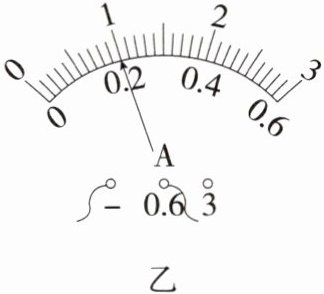

(2)闭合开关$S_{1}$,将开关$S_{2}$扳向____(选填“1”或“2”),调节滑动变阻器滑片 P,使电流表的示数为$I_{1}$,如图乙所示,$I_{1}= $____A。
(3)将开关$S_{2}$扳向另一端,保持____不动,调节____的阻值 R,使电流表的示数仍为$I_{1}$。
(4)若此时$R= 7.0Ω$,小灯泡的实际功率$P_{1}= $____W。
(5)若小灯泡的额定电流$I_{0}= 2I_{1}$,关于小灯泡额定功率$P_{0}与实际功率P_{1}$的数值关系,你认为最有可能的是____(填选项前字母)。
A.$P_{0}= 2P_{1}$
B.$P_{0}= 3P_{1}$
C.$P_{0}= 4P_{1}$
D.$P_{0}= 5P_{1}$

答案： （1）如图所示 （2）1 0.2 （3）滑动变阻器滑片位置 电阻箱 （4）0.28 （5）D
