《2025年5年中考3年模拟九年级物理全一册沪科版》

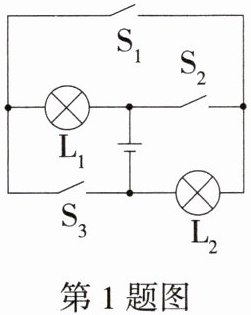

1.「2025陕西西安期中」小明自己设计了如图所示的电路,对于该电路,下列说法正确的是( )

A.只闭合开关$S_{1}$,电路处于断路状态
B.闭合开关$S_{2}$、$S_{3}$,灯泡$L_{1}和L_{2}$并联
C.同时闭合开关$S_{1}$、$S_{2}$、$S_{3}$,灯泡$L_{1}和L_{2}$串联
D.无论怎样闭合开关,灯泡$L_{1}和L_{2}$都不能组成串联或者并联电路

答案： B 只闭合开关S₁,电流的路径只有一条,两灯泡串联接入电路中,故A错误。闭合开关S₂、S₃,电流的路径有两条,一条从电源正极出发,经过开关S₂、灯泡L₂后回到电源负极,另一条从电源正极出发,经过灯泡L₁、开关S₃后回到电源负极,两灯泡并联,故B正确。同时闭合开关S₁、S₂、S₃,电源的两端被导线直接相连,电源处于短路状态,故C错误。只闭合开关S₁时,两灯泡串联;闭合开关S₂、S₃时,两灯泡并联,故D错误。

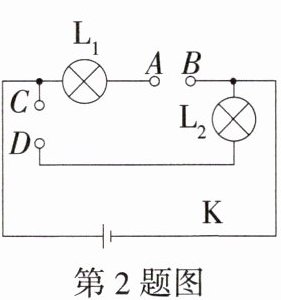

2.「2025山东菏泽定陶期中」如图所示的电路中,A、B、C、D是四个接线柱,电键K是闭合的。
(1)用导线将A、B连接,再将C、D连接,则灯$L_{1}和L_{2}$是____联的。
(2)用导线将A、D连接,则$L_{1}和L_{2}$是____联的。
(3)如果用导线将B、C连接,电路处于____状态。

答案： 答案 （1）并 （2）串 （3）短路
解析 （1）用导线将A、B连接,再将C、D连接,电流有两条路径,一条从电源正极出发,经过灯泡L₁、电键K后回到电源负极,另一条从电源正极出发,经过灯泡L₂、电键K后回到电源负极,则L₁和L₂是并联的。（2）用导线将A、D连接,电流只有一条路径,电流从电源正极出发后依次经过灯泡L₁、灯泡L₂和电键K后回到电源负极,则L₁和L₂是串联的。（3）用导线将B、C连接,电源两极直接用导线连通,电路处于短路状态。

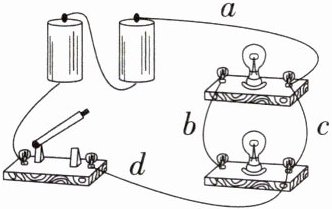

3.「2025山西临汾月考」在如图所示的实物图中,要使电路中两灯串联,只需拆除导线____。

答案： 答案 c
解析 如题图所示实物图中,闭合开关后电源两极用导线直接连通,电路将处于短路状态,要求两灯泡串联,则电流从电源正极出发后,应依次经过两灯泡和开关后回到电源负极,因此只需拆掉导线c。

4.「2025江苏徐州期中」在学习“串联和并联”的相关知识时,小明连接的电路如图所示,闭合开关后,____(选填“能”或“不能”)控制灯泡的亮灭,此时电路发生了____(选填“短路”或“断路”),要使两灯并联,需将导线d接“3”的一端改接到“____(选填“1”或“4”)”上。

答案： 答案 不能 短路 4
解析 由题图可知,闭合开关后,电流由电源正极经导线c、a、d和开关S后直接回到电源负极,此时电源两极直接用导线连通,电路发生短路,两灯泡不发光,故不能控制灯泡的亮灭。要使电路中的两灯并联,电流应分别流过两个灯泡,应将导线d接“3”的一端改接到“4”上。

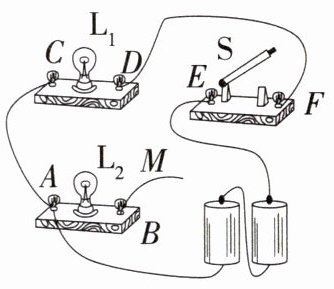

5.「2025江西南昌期中」如图所示是小刚在连接电路时的情景,若要使$L_{1}和L_{2}$两只灯泡并联,开关S同时控制两灯,则导线M的另一端应接在____接线柱上;若要使$L_{1}和L_{2}$并联,开关S只控制灯$L_{1}$,则导线M的另一端应接在____接线柱上。(均选填“C”“D”或“E”)

答案： 答案 D E
解析 题图所示实物图中,闭合开关后电路为L₁的简单电路。若L₁和L₂并联,且开关同时控制两盏灯泡,则开关应接在干路中,且电路有两条路径,一条路径中电流应从电源正极出发,经过开关S、导线M、灯泡L₂后回到电源负极,因此导线M的另一端应接在D接线柱上。要使开关S只控制L₁,且电路有两条路径,一条路径中电流从电源正极出发,经过开关S、灯泡L₁后回到电源负极,另一条路径中电流从电源正极出发,经过导线M、灯泡L₂后直接回到电源负极,因此导线M的另一端应接在E接线柱上。

6.「2025湖南怀化通道期中」下列关于生活中的一些电路,判断正确的是( )

A.路灯同时亮同时灭,它们是串联的
B.英语听力测试时,教室里各个广播是并联的
C.交通路口的红、黄、绿三色指示灯是串联的
D.楼道里的声控开关和光控开关是并联的

答案： B 路灯同时亮同时灭,但如果其中一盏路灯损坏,其余的仍能正常工作,所以它们是并联的,故A错误。英语听力测试时,教室里各个广播独立工作、互不影响,它们是并联的,故B正确。交通路口的红、黄、绿三色指示灯可以独立工作,它们是并联的,故C错误。楼道里的声控开关和光控开关同时闭合时,感应灯才会亮,所以它们是串联的,故D错误。

7.跨学科工程实践「2025陕西师大附中月考」我国新能源汽车发展迅速,受到广大消费者的青睐。给汽车的蓄电池充电时,蓄电池相当于电路中的____;如图是某电动汽车充电站的一排充电桩,这些充电桩是____的;用一个充电桩给电动汽车充电时,电动汽车与该充电桩之间是____的。(后两空均选填“串联”或“并联”)

答案： 答案 用电器 并联 串联
解析 给汽车蓄电池充电时,蓄电池需要消耗电能,相当于电路中的用电器;这些充电桩可以单独工作、互不影响,是并联的;用一个充电桩给电动汽车充电时,电路中电流只有一条路径,所以是串联的。
