《2025年5年中考3年模拟九年级物理全一册沪科版》

8.「2025山东泰安高新区期中,★☆」如图所示,下列说法正确的是( )
①只闭合$S_1,$两灯串联
②只闭合$S_2,$两灯串联
③同时闭合$S_2、$$S_3,$两灯并联
④同时闭合$S_1、$$S_3,$两灯并联

A.①③
B.②③
C.②④
D.①④

答案： C　只闭合S₁，电路为断路，两灯都不亮，故①错误;只闭合S₂，电流从电源正极出发，先流过L₁，再流过L₂，经S₂回到电源负极，两灯串联，故②正确;同时闭合S₂、S₃，L₂被短路，故③错误;同时闭合S₁、S₃，两灯并联，S₁控制L₂，S₃控制整个电路，故④正确;故选C。

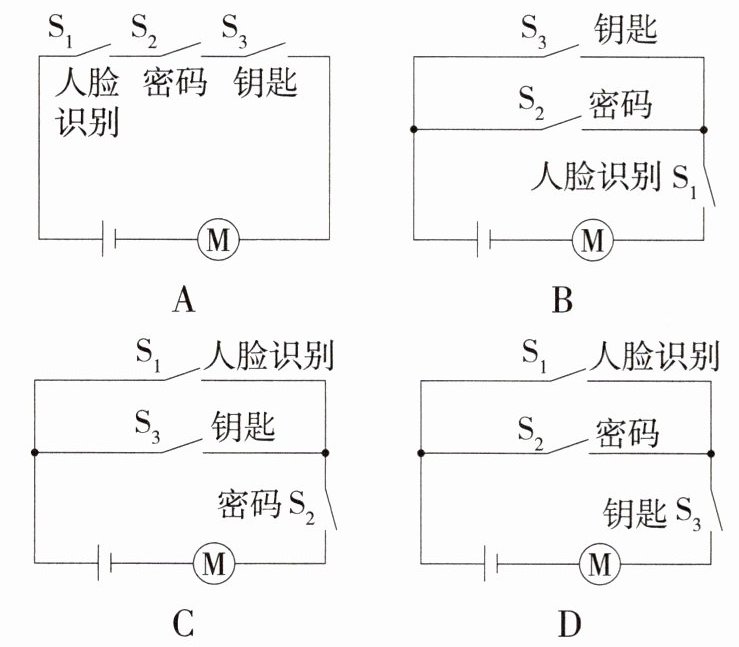

9.跨学科工程实践「2024湖南中考,★☆」科技小组模拟“智能开锁”设计的电路图,有两种开锁方式,即“人脸识别”与输入“密码”匹配成功,或“人脸识别”与使用“钥匙”匹配成功才可开锁。现用$S_1$表示人脸识别$,S_2、$$S_3$表示密码、钥匙。匹配成功后对应开关自动闭合,电动机才工作开锁。满足上述两种方式都能开锁的电路是( )

答案： B根据题意可知，“人脸识别”与输入“密码”匹配成功，或“人脸识别”与使用“钥匙”匹配成功才可开锁，则要想使电动机工作，必须闭合“人脸识别”所对应的开关，所以“人脸识别”开关与电动机应串联在干路上，“人脸识别”开关闭合时，“密码”开关与“钥匙”开关闭合任意一个电动机即可工作，因此两开关是并联的，故B符合题意。

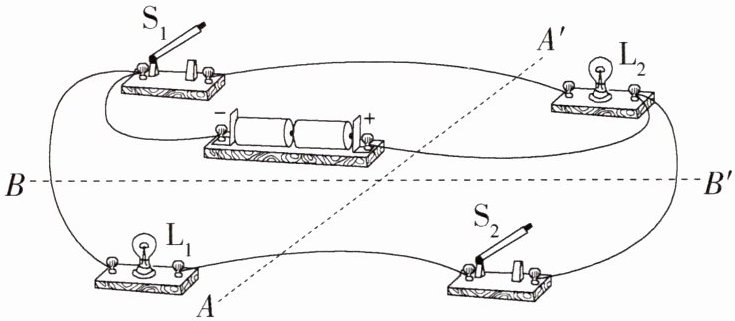

10.「2023江苏苏州中考,★☆」如图,在桌面上将开关、灯泡和电源等连接好制成一套简易有线电报机。小明、小红分别在不透光挡板(图中未画出)两侧,通过控制灯泡闪光次数来向对方发送不同信息,图中虚线表示可固定挡板的位置。则( )

A.挡板沿AA'固定,灯泡$L_1$显示操控开关$S_1$的人所发信息
B.挡板沿AA'固定,灯泡$L_1$显示操控开关$S_2$的人所发信息
C.挡板沿BB'固定,灯泡$L_2$显示操控开关$S_1$的人所发信息
D.挡板沿BB'固定,灯泡$L_2$显示操控开关$S_2$的人所发信息

答案： B　由图可知，S₁、灯泡L₂与电源可组成串联电路，S₂、灯泡L₁与电源可组成串联电路，若挡板沿AA'固定，则可通过开关控制另一侧的灯泡，达到发送信息的目的;若挡板沿BB'固定，开关S₁和开关S₂只能控制同一侧的灯泡，故无法通过开关控制灯泡，达到发送信息的目的。

11.「2025江苏泰州期中,★☆」如图所示的电路,若使$L_1、$$L_2$串联,则应只闭合开关______。若使$L_1、$$L_2$并联,则应只闭合开关______；若同时闭合所有开关,会出现______,是不允许的。

答案： 答案　S₂　S₁、S₃　电源短路 解析　若使灯L₁、L₂串联，电流只有一条流通路径，由电路图可知，电流路径应为电源正极→灯L₁→开关S₂→灯L₂→电源负极，则开关S₁、S₃应断开，而开关S₂应闭合。灯L₁、L₂并联时，电流有两条流通路径，由电路图知，开关S₁与S₃应闭合，而S₂应断开。当闭合S₁、S₂、S₃时，电流不经过用电器直接从电源的正极流到电源负极，会造成电源短路，故不能同时闭合开关S₁、S₂、S₃。

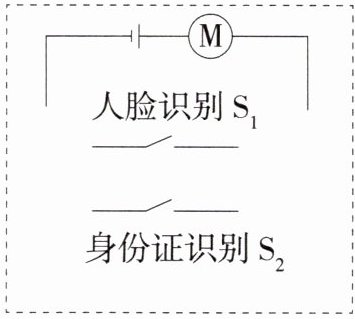

12.「2025河南南阳期中,★☆」小刚在乘坐高铁时发现,进站时需要刷身份证进站,闸机口通过人脸识别系统确保“人脸”和“身份证”一致,闸门才会打开通行。人脸识别通过时,开关$S_1$闭合；身份证识别通过时,开关$S_2$闭合；M表示闸门,请结合如图给出的电路元件,在虚线框内将电路图补充完整。

答案：
解析　根据题意可知，只有“人脸”和“身份证”一致的情况下，闸门自动打开，说明人脸识别开关和身份证识别开关相互影响，是串联的，然后与电动机串联，如图所示。
