《2025年5年中考3年模拟九年级物理全一册沪科版》

1.「2025河北保定徐水二中期中」如图所示的电路,$L_{1}$、$L_{2}$、$L_{3}$是三个规格相同的小灯泡,闭合开关S,下列说法中不正确的是( )

A.若a是电流表,b是电压表,则$L_{1}$、$L_{2}和L_{3}$都亮
B.若a、b都是电流表,$L_{1}$、$L_{2}和L_{3}$并联
C.若a是电压表,b是电流表,则只有$L_{1}$亮,$L_{2}和L_{3}$被短路
D.若a、b都是电压表,$L_{1}$、$L_{2}和L_{3}$串联

答案： A 若a是电流表,b是电压表,则L₁、L₃被短路,电路中只有L₂发光,故A错误。若a、b都是电流表,则L₁、L₂、L₃并联,电流表a测量通过L₂和L₃的电流之和,电流表b测量通过L₁和L₃的电流之和,故B正确。若a是电压表,b是电流表,灯泡L₂、L₃被短路,电路中只有L₁发光,故C正确。若a、b都是电压表,则电流依次通过L₁、L₃、L₂,所以L₁、L₂和L₃串联,故D正确。

2.「2025江苏宿迁期中」如图所示的电路中,电表①、②、③是电流表或电压表,电路中各元件无故障且电路各部分连接完好,闭合开关,下列说法中正确的是( )

A.若两灯泡串联,则②为电流表,①、③均为电压表,且①、③示数相等
B.若①、②为电流表,③为电压表,则①有示数,②无示数,③测电源电压
C.若②为电压表,①、③均为电流表,则①的示数可能与③的示数相等
D.若①、③为同种电表,②为另一种电表时,则两灯泡不能均发光

答案： B 若两灯串联,则电流从电源正极出发后,依次经过电表②、两灯泡和开关后回到电源负极,则②为电流表,①、③均为电压表,此时①测量右侧灯泡两端的电压,③测量电源电压,所以①、③示数不相等,故A错误。若③为电压表,①、②为电流表,则右侧灯泡被短路,只有左侧灯泡可以发光,①有示数,②无示数,③测量电源电压,故B正确。若②为电压表,①、③均为电流表,则两灯泡并联,①测量的是干路中的电流,③测量的是通过右侧灯泡中的电流,所以①的示数一定比③的示数大,故C错误。若①、③为电流表,②为电压表,此时两灯泡并联,两灯泡均发光;若①、③为电压表,②为电流表,此时两灯泡串联,两灯泡均发光,故D错误。

3.「2025河北邯郸锦玉中学期末」在如图所示的电路中,开关S闭合后,下列说法中不正确的是( )

A.若甲、乙、丙是电压表,当$S_{1}闭合后U_{丙}= U_{甲}+U_{乙}$

B.若甲是电压表,乙、丙是电流表,$S_{1}$断开时形成串联电路
C.电路中甲表和乙表不能同时是电流表
D.如果电路是并联电路,则乙表的示数大于丙表的示数

答案： B 若甲、乙、丙是电压表,当S、S₁闭合后,两电阻串联,甲测量的是R₂两端的电压,乙测量的是R₁两端的电压,丙测的是电源电压,根据串联电路电压的关系可知U丙=U甲+U乙,故A正确。若甲是电压表,乙、丙是电流表,S₁断开,两电阻并联,丙测量通过R₁的电流,乙测量干路中的电流,因此乙表的示数大于丙表的示数,故B错误,D正确。若电路中甲表和乙表同时是电流表,此时电源正、负极被直接连通,发生电源短路,故C正确。

4.如图所示,当开关闭合后电路正常工作时,下列说法中正确的是( )

A.开关只能控制灯$L_{1}$
B.灯$L_{1}和L_{2}$是串联的
C.电压表测量的是电源电压
D.电流表测量的是通过干路的电流

答案： C 由题图可知,两灯泡并联,电流表串联在L₂所在支路中,测量的是通过L₂的电流,电压表两端直接与电源正、负极相连,测量的是电源电压,故B、D错误,C正确。开关串联在干路中,可以控制整个电路,故A错误。

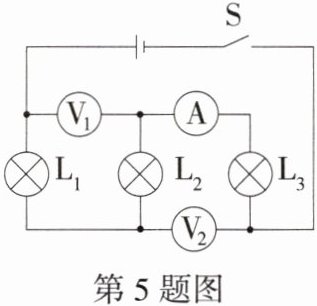

5.「2025河北献县期中」如图所示的电路中,开关闭合后,$L_{1}$、$L_{2}和L_{3}$两端的电压分别为4V、2V和3V,则电压表$V_{1}和电压表V_{2}$的示数之比为( )

A.4:5
B.6:7
C.2:1
D.6:5

答案： D 由题图可知,开关闭合后,L₁、L₂和L₃串联,电压表V₁测量L₁、L₂两端的电压之和,电压表V₂测L₂、L₃两端的电压之和。已知L₁、L₂和L₃两端的电压分别为4V、2V和3V,电压表V₁的示数U₁=U₁+U₂=4V+2V=6V。电压表V₂的示数U₂=U₂+U₃=2V+3V=5V,故电压表V₁和电压表V₂的示数之比为U₁:U₂=6:5,故D正确。

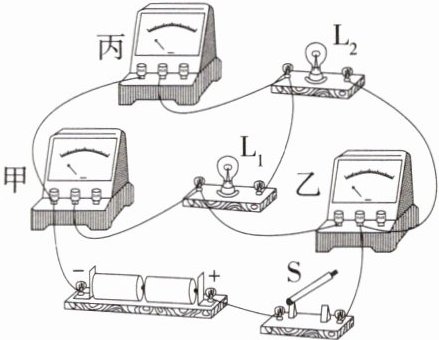

6.「2025重庆三十七中期中」如图所示的实物电路中,甲、乙、丙为三个电表(电流表或电压表)。闭合开关S后,下列关于甲、乙、丙三个电表的判断,正确的是( )


A.若$L_{1}$、$L_{2}$同时发光,甲一定是电流表
B.若甲、丙是电流表,$L_{1}$一定不发光
C.若甲、乙是电压表,$L_{2}$一定不发光
D.若乙、丙是电流表,$L_{1}$、$L_{2}$正常发光,乙、丙两表的示数相同

答案：
B 根据实物图画出对应电路图如图所示,若甲是电流表,乙、丙为电压表,则两灯泡串联,均能发光;若乙、丙为电流表,甲为电压表,则两灯泡并联,均能发光,乙测量的是通过灯泡L₁的电流,丙测量的是干路中的电流,根据并联电路的电流规律可知,两表的示数不相同,故A、D错误。若甲、丙是电流表,乙为电压表时,L₁被短路,则L₁不发光,乙为电流表时,电源短路,L₁不发光,故B正确。若甲、乙是电压表,丙为电流表时,灯泡L₂接入电路中,L₂发光,故C错误。
