《2025年5年中考3年模拟九年级物理全一册沪科版》

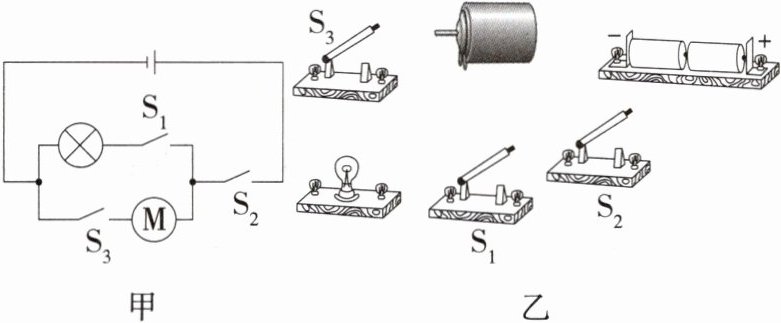

1. [2025甘肃白银实验中学期中]请用笔画线代替导线,将如图乙所示的实物图按照如图甲所示的电路图连接完整。

答案：

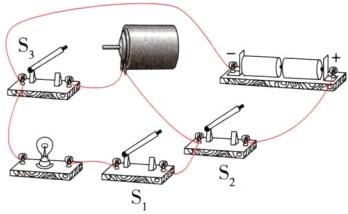

解析 根据图甲可知,开关S₂控制整个电路;电动机与灯泡并联,开关S₁控制灯泡所在支路,开关S₃控制电动机所在支路,连接实物图如图所示。

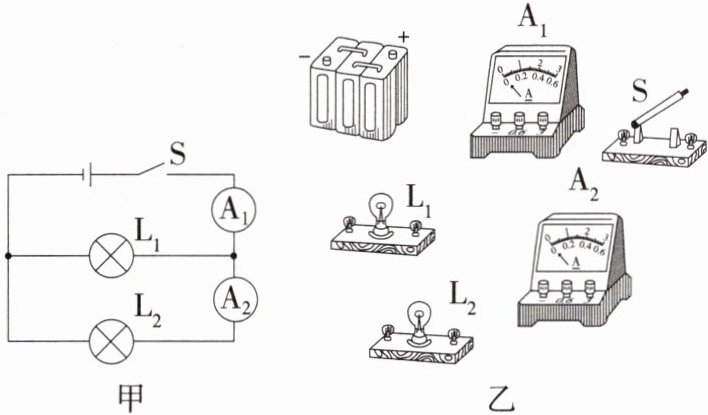

2. [2025广东东莞南城一中期末]如图甲所示,闭合开关后,通过灯泡$L_{1}的电流为0.6A$,通过灯泡$L_{2}的电流为0.3A$。请用笔画线代替导线,根据图甲将图乙中的实物连接起来。

答案：
解析 由图甲可知,闭合开关后,两灯泡并联,电流表A₂测量通过灯泡L₂的电流,电流表A₂选用0~0.6A量程;电流表A₁测量干路中的电流,根据并联电路中电流的特点,干路电流为I = 0.6A + 0.3A = 0.9A,则电流表A₁应选用0~3A量程,连接实物图如图所示。

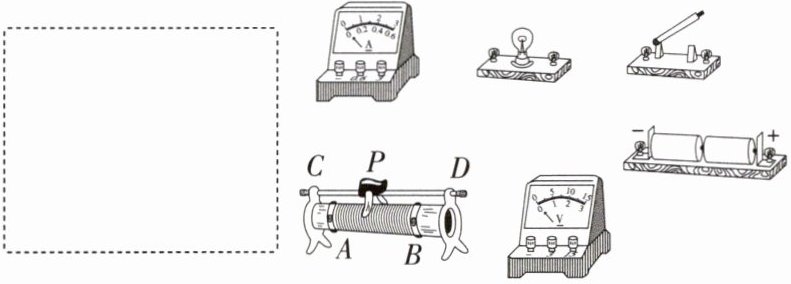

3. 现用电流表、电压表分别测出通过小灯泡的电流和小灯泡两端的电压,并利用滑动变阻器改变通过小灯泡的电流,要求滑动变阻器的滑片向左滑动时小灯泡变亮。
(1)请在虚线框中画出相应的电路图。
(2)按要求连接实物图。

答案：

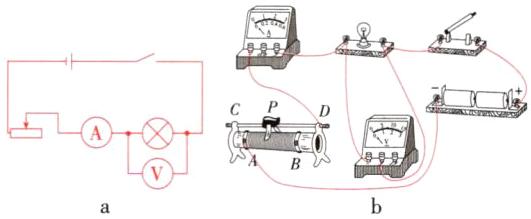

(1)利用滑动变阻器改变通过小灯泡的电流,则滑动变阻器与小灯泡串联,且选择“一上一下”两个接线柱接入电路中,滑片向左滑动时小灯泡变亮,则滑片向左滑动时小灯泡中的电流变大,滑动变阻器接入电路的阻值变小;电压表应该与小灯泡并联,电流表与小灯泡串联,电路图如图a所示。
(2)根据电路图连接实物图,电源为两节干电池,则电压表可选择0~3V量程,电流表可选择0~3A量程,滑片向左滑动时滑动变阻器接入电路的阻值变小,则应选择A、C或A、D两接线柱,注意导线不要交叉,连接实物图如图b所示。

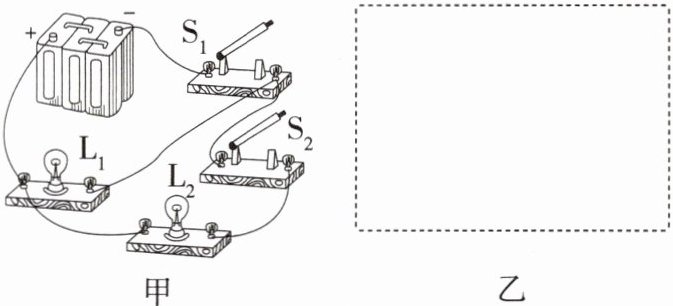

4. [2025云南玉溪八中期中]请根据图甲所示的实物电路,在图乙的虚线框内画出对应的电路图。

答案：
解析 由实物图可得,电流从电源正极出发后分为两条路径,一条经过灯泡L₁和开关S₁后回到电源负极,另一条经过灯泡L₂、开关S₂和开关S₁后回到电源负极,两灯泡并联,开关S₂串联在L₂所在支路中,开关S₁串联在干路中,由此画出电路图,如图所示。

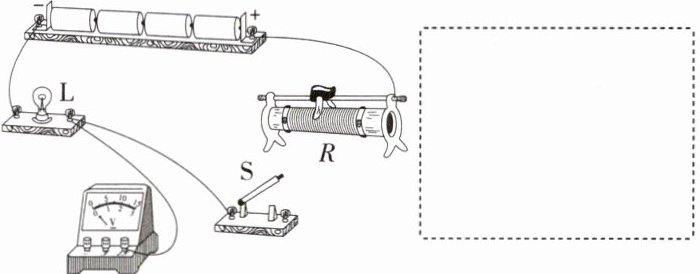

5. 如图所示的实物图中,有两根导线尚未连接,请以笔画线代替导线进行补充,要求:
(1)电压表测量小灯泡两端的电压,闭合开关后,当变阻器的滑片向右移动时,电压表的示数变大。
(2)画出对应的电路图。

答案：

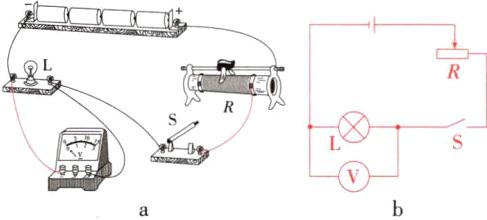

(1)灯泡与滑动变阻器串联,电压表测量小灯泡两端的电压,滑片右移时,电压表示数变大,则小灯泡两端的电压变大,根据串联电路电压的特点可知,滑动变阻器两端的电压变小,即变阻器接入电路的阻值变小,故将右下接线柱与开关右接线柱相连,并将电压表的负接线柱与灯泡的左接线柱相连。实物图如图a所示。
(2)根据实物图画出对应电路图如图b所示。

6. [2025重庆珊瑚中学期末]如图所示的电路图中,请改动一根导线,使电流表测量干路中的电流。(改动时,在原导线上打“×”)

答案：
解析 由题图可知,该电路中两灯泡并联,电流表测量通过灯泡L₁的电流;若要求电流表测量干路中的电流,则电流表应该串联在干路中,可将与灯泡L₂右接线柱相连的导线由电源正极改接到电流表的负接线柱,如图所示。

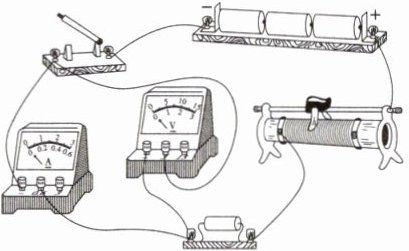

7. [2025吉林德惠期末]小明同学在“探究电流与电阻的关系”实验中,连接了如图所示电路,若闭合开关,电压表的指针将____(选填“正向偏转”“反向偏转”或“不动”)。小明检查电路时发现有一根导线连接错误,请在错误的导线上打“×”,并画出正确连线。

答案：
答案 不动 如图所示

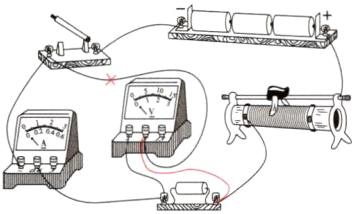

解析 由题图可知,电压表并联在电流表两端,电压表被短路,因此闭合开关后电压表的指针将不动;探究电流与电阻的关系时,电压表应该并联在电阻两端,可将与电压表3V接线柱相连的导线由开关左侧接线柱改接到电阻右侧的接线柱,如答案图所示。
