《2025年5年中考3年模拟九年级物理全一册沪科版》

9.「2025江苏盐城期中,★☆」如图所示电路,闭合开关S,电压表测量的是( )


A.灯$L_1$两端的电压
B.灯$L_2$两端的电压
C.电源两端的电压
D.开关两端的电压

答案： A　根据电路图可知,闭合开关S,L₁、L₂串联,电压表与L₁并联，测量的是灯L₁两端的电压。故选A。

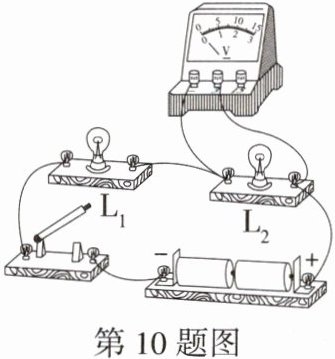

10.「2024江苏盐城中考,★☆」在探究串联电路电压的特点时,闭合开关,灯泡都不发光,电压表无示数。以下可能的是( )
$A.L_1$短路
$B.L_1$断路
$C.L_2$短路
$D.L_2$断路

答案： B　由题图可知,灯泡L₁与L₂串联,电压表测量灯泡L₂两端的电压。两个小灯泡都不发光，说明电路中可能出现了断路现象;电压表无示数，说明电压表两接线柱到电源两极的这部分电路中存在断路，因此可能是灯泡L₁断路。故选B。

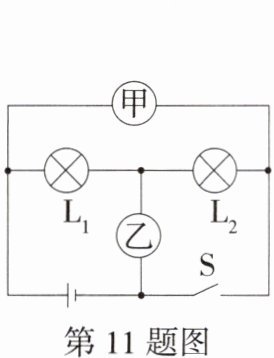

11.「2025湖南益阳期中,★☆」如图所示的电路图中,甲、乙两电表可能是电流表,也可能是电压表,下列说法错误的是( )

A.开关S断开,甲、乙都是电流表时,两灯并联,乙电流表测量的是干路电流
B.开关S断开,甲、乙都是电流表时,两灯并联,甲电流表测量的是灯$L_2$中的电流
C.开关S闭合,甲、乙都是电压表时,两灯串联,甲电压表测量的是电源两端电压
D.开关S闭合,甲、乙都是电压表时,两灯串联,乙电压表测量的是灯$L_1$两端电压

答案： D　开关断开时，若甲、乙都是电流表，则两灯泡并联，电流表甲测量通过L₂的电流，电流表乙测量干路中的电流，故A、B正确;开关闭合时，若甲、乙都是电压表，则两灯泡串联，电压表甲测量电源电压，电压表乙测量灯泡L₂两端的电压,故C正确,D错误。

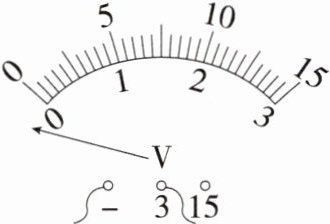

12.「2025广东惠州月考,★☆」使用电压表时,应预先估计被测量电压的大小,然后选用合适的量程。若不能预先估计,则先选电压表______(选填“较大”或“较小”)的量程,并采用______法来选择合适的电压表及量程。若连接好电路后,闭合开关,发现电压表的指针偏转如图所示,其原因可能是电压表的______。

答案： 答案　较大　试触　正、负接线柱接反了
解析　在使用电压表时，若不知被测电压值的大小，为了防止烧坏电压表，需要用大量程进行试触;若连接好电路后，闭合开关，发现电压表的指针指向零刻度线左侧，说明电压表的正、负接线柱接反了。

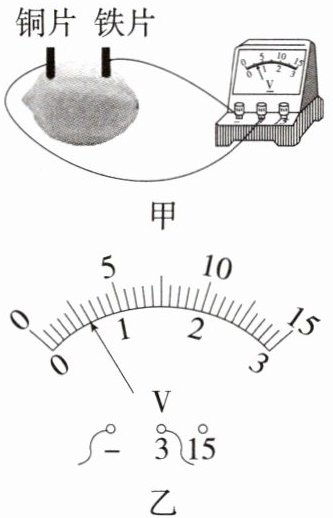

13.「2025河北兴隆期中,★☆」水果含有果酸,在水果中插入两片不同金属制成的极板,就组成了一个水果电池。如图甲所示,是小明用电压表测量自制的柠檬水果电池两端电压的实验装置,其中他用电压表的“+”接线柱通过导线接铜片,“-”接线柱通过导线接铁片,完成连接后,电压表的示数如图乙所示。请回答下列问题：
(1)铜片相当于该水果电池的______(选填“正”或“负”)极。
(2)铜片与电压表之间的导线中,自由电子定向移动的方向是从______(选填“电压表到铜片”或“铜片到电压表”)。
(3)小明用锌片替换铁片作水果电池的极板,并保持两块极板之间的距离、极板与水果的接触面积不变,再次测量水果电池两端的电压,发现电压表指针的偏转角度更大。请根据小明的实验步骤及现象,写出他所探究的问题：______。

答案： 答案　
(1)正　
(2)电压表到铜片　
(3)水果电池的电压与电极的材料是否有关
解析　
(1)电压表的指针右偏，说明电流从电压表的正接线柱流入，负接线柱流出，则铜片为正极，铁片为负极;
(2)电流的方向是从铜片流经电压表流向铁片，而自由电子的移动方向与电流方向相反，所以铜片与电压表之间的导线中，自由电子的运动方向是从电压表流向铜片;
(3)小明将电压表的“−”接线柱通过导线与锌片连接，用锌片替换铁片作水果电池的极板，改变了电极的材料，并保持两块极板之间的距离、极板与水果的接触面积不变，再次测量水果电池两端的电压，发现电压表指针的偏转角度更大，说明水果电池的电压改变，故他所探究的问题:水果电池的电压与电极的材料是否有关。
