《2025年5年中考3年模拟九年级物理全一册沪科版》

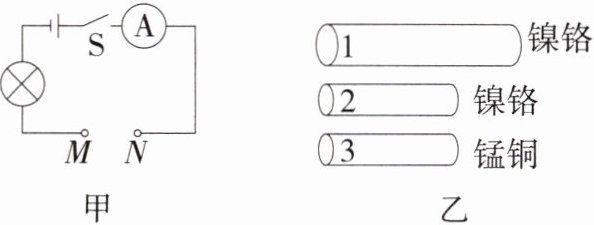

10.「2025四川成都期中，」小明利用如图甲所示的电路探究“影响电阻大小的因素”，图乙中1、2两段电阻丝的长度和横截面积不同，2、3两段电阻丝的长度和粗细相同，在M、N间接入对应的电阻丝后，下列说法中错误的是（ ）

A.该实验可通过电流表示数反映导体电阻的大小
B.接入2发现电流表有示数，灯泡不发光，原因一定是灯泡断路
C.分别接入1、2后电流表的示数可能相同
D.分别接入2、3是探究导体电阻与材料的关系

答案： B 电路中的电阻越大,对电流的阻碍作用越大,则电流表的示数越小,所以该实验可通过电流表示数反映导体电阻的大小,故A正确。接入2后电流表有示数,说明电路是通路,灯泡不发光,可能是灯泡发生短路,也可能是电路中的电阻太大,导致灯泡不发光,故B错误。导体电阻的大小与导体的材料、横截面积、长度等因素有关,当其他条件相同时,导体的长度越长,电阻越大;导体的横截面积越大,电阻越小;1与2的材料相同,1的长度长,但横截面积大,所以1与2的电阻可能相等,分别接入1、2后电流表的示数可能相同,故C正确。2、3的材料不同,长度和横截面积均相同,所以探究的是导体电阻与材料的关系,故D正确。

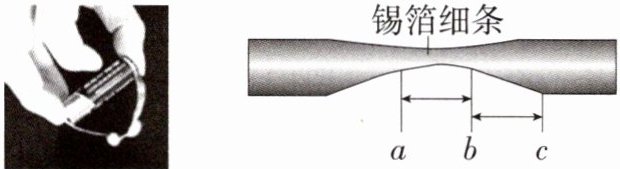

11.「2025辽宁西丰期中，」如图，将包装口香糖的锡箔纸剪成中间较窄的细条，然后将此锡箔细条的两端分别与电池的正、负极同时接触，很快发现细条中较窄处ab段开始冒烟起火，这是因为锡箔细条将电池短路。若ab段长度等于bc段长度，则ab段与bc段相比，电阻R_ab________R_bc，此时通过的电流I_ab________I_bc。（两空均选填“＞”“＜”或“=”）

答案： 答案 ＞ = 解析 锡箔细条两端同时接触电池的正、负极,造成电源短路。锡箔细条较窄处的横截面积较小,当导体的长度和材料相同时,导体的横截面积越小,导体的电阻越大,即ab段的电阻大于bc段的电阻;串联电路中电流处处相等,所以ab段通过的电流等于bc段通过的电流。

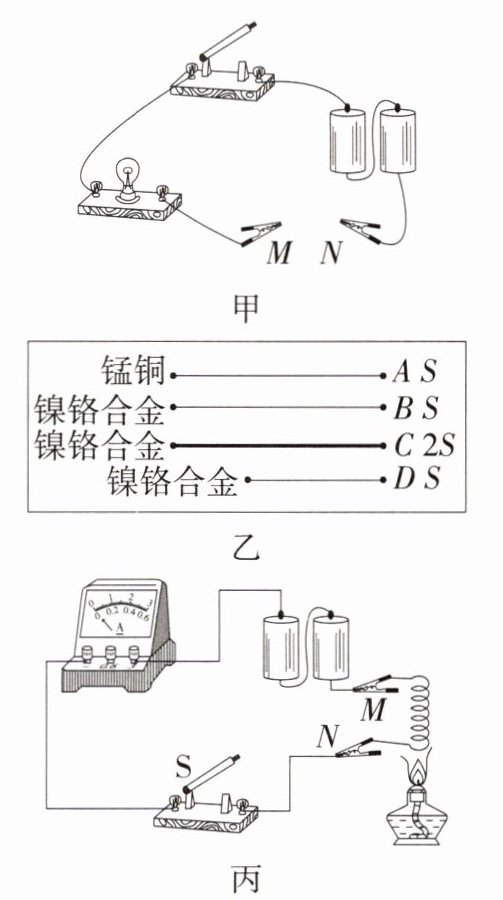

12.「2025云南曲靖沾益期中」小明用如图甲所示的电路探究“影响电阻大小的因素”，图乙是准备的几种导体（A、B、C、D代表导体，S代表导体的横截面积）。请回答相关问题：

（1）在图甲中M、N之间接入不同导体时，可通过________来判断导体的电阻大小，这种研究方法叫________法。
（2）为了探究导体的电阻与导体长度的关系，M、N之间应分别接入图乙中________两电阻丝，这样选择是为了控制________相同，这种研究方法叫作________法。
（3）将B、C两电阻丝分别接入电路进行实验，发现接C时，灯泡明显变亮，可得出结论：当导体的材料和长度一定时，导体的横截面积越小，导体的电阻________。
（4）实验中，如果接入M、N之间的导体电阻阻值比较接近而无法通过灯泡的亮暗判断电阻大小，你的解决办法是________。
（5）完成上述实验后，小明进一步进行了如图丙所示的实验，他把M、N与废白炽灯中的钨丝连接，闭合开关S后，用酒精灯给钨丝加热，可以观察到电流表示数变小，这表明：温度升高，钨丝的电阻________。

答案： 答案
(1)灯泡亮度 转换
(2)B、D 材料和横截面积 控制变量
(3)越大
(4)增加一个电流表串联到电路中
(5)增大 解析
(1)M、N之间的电阻越大,对电路中的电流的阻碍作用越大,电路中的电流越小,灯泡亮度越暗,故可以通过灯泡的亮度来判断M、N之间接入的导体的电阻大小,运用了转换法。
(2)探究导体的电阻与导体长度的关系时,应该控制导体的材料、横截面积相同,长度不同,所以应选择B、D两电阻丝,这种研究方法是控制变量法。
(3)将B、C两电阻丝分别接入电路中进行实验,发现接C电阻丝时,灯泡明显变亮,说明C电阻丝的电阻小,可得出结论:当导体的材料和长度一定时,导体的横截面积越小,导体的电阻越大。
(4)当M、N之间接入的导体电阻比较接近,无法比较灯泡的亮暗时,可以增加一个电流表串联接入电路中,通过电流表的示数大小来判断电阻的大小。
(5)电流表示数变小说明钨丝对电流的阻碍作用变大,即钨丝的电阻随温度的升高而增大。
