1.「2025 重庆八中渝北龙兴中学月考」如图所示的电路图中,闭合开关后,两个小灯泡都能发光。过了一会儿,突然有一个小灯泡熄灭,另一个小灯泡仍然发光,并且只有一个电表有示数,则故障原因可能是 ( )

$A. L_1$短路$ B. L_1$断路
$C. L_2$短路$ D. L_2$断路

答案： A 由题图可知,两灯泡串联,电压表测量灯泡L₁两端的电压,电流表测量电路中的电流,若其中任意一个灯泡断路,则两灯泡均不发光,故B、D不符合题意。如果灯泡L₁短路,则电压表没有示数,电流表有示数,灯泡L₂仍然发光,故A符合题意。如果灯泡L₂短路,则两个电表均有示数,故C不符合题意。

2.「2025 山东济南历城期中」如图所示电路中,由于接线柱接触不良导致电路发生了开路故障。若电路中仅有一处故障,现通过接入一个电表来判断故障位置。下列出现的现象和对应的故障判断中不正确的是 ( )


A.将一个电流表串联在 Q 点,若电流表没有示数说明干路中存在开路
B.将一个电流表串联在 Q 点,移动滑片,若电流表示数不变,说明变阻器$ R_2$开路
C.将一个电压表并联在 M、N 点之间,若电压表没有示数说明变阻器$ R_2$开路
D.将一个电流表串联在 Q 点,移动滑片,若电流表示数改变,说明电阻$ R_1$开路

答案： C 由题图可知,该电路为并联电路;将一个电流表串联在Q点,此时电流表测量干路中的电流,若电流表没有示数,说明干路中存在开路;若电流表有示数且移动滑动变阻器的滑片时电流表示数不变,则说明滑动变阻器R₂存在开路;若电流表有示数且移动滑动变阻器的滑片时电流表示数发生变化,这说明通过滑动变阻器的电流发生了改变,该支路是正常的,则故障是R₁存在开路,故A、B、D正确。将一个电压表并联在M、N之间,电压表测量的是电源电压,若电压表没有示数,说明电压表两接线柱到电源两极之间存在开路,故C错误。

3.「2025 河北邯郸期中」如图所示,闭合开关 S 时,灯泡$ L_1、$$L_2$都不亮。用一段导线的两端接触 a、b 两点时,两灯泡都不亮；接触 b、c 两点时,两灯泡都不亮；接触 c、d 两点时,两灯泡都亮,则 ( )


A.灯泡$ L_1$断路
B.开关 S 断路
C.灯泡$ L_1$短路
D.灯泡$ L_2$断路

答案： B 闭合开关S时,灯泡L₁、L₂串联,两灯泡都不亮,说明电路某处出现断路(若两灯泡都短路,电源会被烧坏),故C错误。若灯泡L₁断路,用一段导线的两端接触a、b两点时,灯泡L₂会亮,故A错误。若开关S断路,用一段导线的两端接触a、b两点时,两灯泡都不亮;接触b、c两点时,两灯泡也都不亮;而接触c、d两点时,两灯泡都亮,故B正确;若灯泡L₂断路,用一段导线的两端接触b、c两点时,灯泡L₁会亮,故D错误。

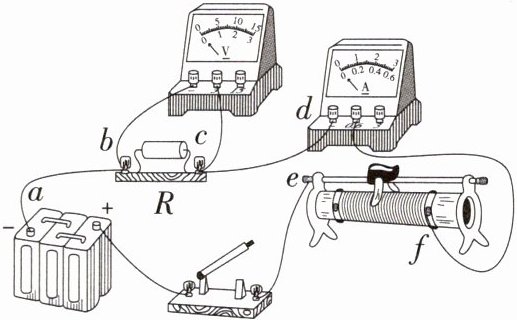

4.「2025 安徽蚌埠期中」如图所示,电源电压为 6 V,闭合开关后,小明发现电流表、电压表示数均为零,他用一根导线检查电路故障,当将该导线两端分别接到 a、d 接线柱上时,发现电流表有示数,电压表示数仍为 0；当将该导线两端分别接到 c、f 接线柱上,发现电压表有示数,电流表示数仍为 0,由此可判断故障是 ( )


A.导线 cd 断路
B.导线 ab 断路
C.电阻 R 断路
D.电阻 R 短路

答案： A 根据实物图可知,R与滑动变阻器串联接入电路中,电压表测量R两端电压,电流表测量电路中的电流;闭合开关后,小明发现电流表、电压表示数均为零,这说明电路出现了断路现象;若定值电阻断路,那么闭合开关时电压表示数不为零;导线两端分别接到a、d接线柱上时,发现电流表有示数,电压表示数为零,说明d接线柱到电源正极之间的电路正常;将该导线两端分别接到c、f接线柱上时,发现电压表有示数,电流表示数仍为零,说明导线ab正常;若定值电阻短路,那么将导线两端分别接在c、f接线柱上时,电压表应无示数,综上所述可以判断电路中存在的故障是导线cd断路。

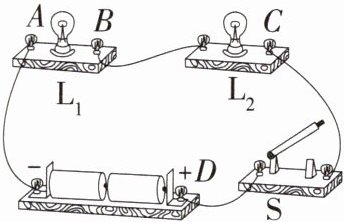

5.「2025 江苏南京玄武期末」如图所示电路,闭合开关后,观察到两灯均不亮,小明用一根导线去检测电路故障,发现故障仅为$ L_2$断路,则检测时不可能出现的现象是 ( )


A.当导线接 A、B 两点时,两灯均不亮
B.当导线接 B、C 两点时,灯$ L_1$不亮
C.当导线接 C、D 两点时,两灯均不亮
D.当导线接 A、D 两点时,电源可能被烧坏

答案： B 由题图可知,两灯串联,闭合开关S后,两灯均不发光,若故障仅为L₂断路,当导线接B、C两点时,电路是通路,灯L₁亮;若导线接C、D两点或者A、B两点时,电路仍然是断路,两灯都不亮;当导线接A、D两点时,电源被短路,电源可能被烧坏,故选B。
