《2025年5年中考3年模拟九年级物理全一册沪科版》

1.「2025江苏扬州模拟」如图所示,下列做法中电磁铁不能吸引更多大头针的是 ( )

A.只提高电源电压
B.只将滑片P向左移动
C.只增加电磁铁线圈的匝数
D.只将铁芯换成同规格的铜芯

答案： 【解析】：
本题主要考查电磁铁磁性强弱的影响因素。
电磁铁的磁性强弱与电流大小、线圈匝数以及有无铁芯有关。
A选项，提高电源电压，电路中的电流会增大，电磁铁磁性增强，能吸引更多大头针，不符合题意。
B选项，滑片P向左移动，滑动变阻器接入电路的电阻变小，电流变大，电磁铁磁性增强，能吸引更多大头针，不符合题意。
C选项，增加电磁铁线圈的匝数，电磁铁磁性增强，能吸引更多大头针，不符合题意。
D选项，铜芯不是磁性材料，将铁芯换成同规格的铜芯，电磁铁磁性减弱，不能吸引更多大头针，符合题意。
【答案】：D。

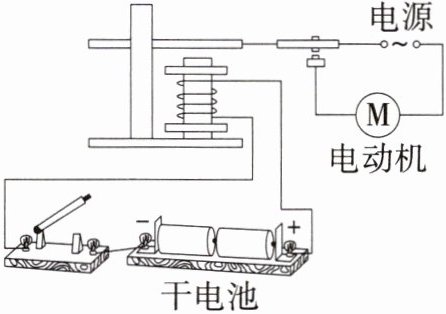

2.「2025四川成都期末」为了安全操作,工厂的大型排气扇(电动机)启动和停止需要用到电磁继电器(如图所示),电磁继电器相当于____(选填“电源”“用电器”或“开关”);为了使电磁铁工作时牢牢吸住衔铁,除了增大电磁铁中的电流外,还可以增加电磁铁线圈的____。

答案： 【解析】：
本题主要考查电磁继电器的原理以及影响电磁铁磁性强弱的因素。电磁继电器是一种利用电磁铁来控制电路通断的开关，因此其作用相当于开关。对于电磁铁来说，其磁性的强弱与电流大小和线圈匝数有关，电流越大、线圈匝数越多，电磁铁的磁性就越强。题目中已经提到了增大电流的方法，那么另一种方法就是增加线圈的匝数。
【答案】：
开关；匝数。

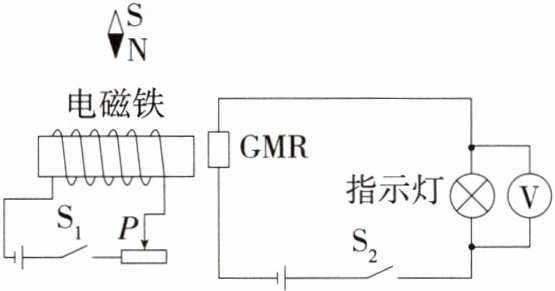

3.跨学科工程实践「2025内蒙古呼伦贝尔期末,★☆」如图所示,GMR是一个巨磁电阻,其阻值随磁场的增强而急剧减小,当闭合开关$S_{1}$、$S_{2}$时,忽略温度对灯丝电阻的影响,则下列说法中正确的是 ( )

A.电磁铁的右端为N极
B.小磁针将顺时针旋转
C.当P向左滑动时,电磁铁的磁性增强,指示灯变暗
D.当P向右滑动时,电磁铁的磁性减弱,电压表的示数减小

答案： 【解析】：
本题主要考查了安培定则、通电螺线管的磁性、欧姆定律以及串联电路的特点等知识点。
选项A：根据安培定则，用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。由图可知，电磁铁中电流从左端流入，右端流出，根据安培定则，电磁铁的左端为N极，右端为S极，所以A选项错误。
选项B：根据磁极间的相互作用规律，同名磁极相互排斥，异名磁极相互吸引。由于电磁铁的右端为S极，小磁针的S极会受到排斥，N极会受到吸引，所以小磁针会逆时针旋转，B选项错误。
选项C：当滑片P向左滑动时，滑动变阻器接入电路的电阻变小，根据欧姆定律$I = \frac{U}{R}$（其中$I$为电流，$U$为电压，$R$为电阻），在电源电压不变的情况下，电路中的电流会变大。电磁铁的磁性强弱与电流大小有关，电流越大，磁性越强，所以电磁铁的磁性增强。由于巨磁电阻（GMR）的阻值随磁场的增强而急剧减小，所以巨磁电阻的阻值会减小。根据串联电路的分压原理，巨磁电阻两端的电压会减小，而指示灯两端的电压会增大，根据$P = \frac{U^{2}}{R}$（其中$P$为功率，$U$为电压，$R$为电阻），指示灯的实际功率会增大，指示灯会变亮，所以C选项错误。
选项D：当滑片P向右滑动时，滑动变阻器接入电路的电阻变大，根据欧姆定律，电路中的电流会变小，电磁铁的磁性减弱。由于巨磁电阻的阻值随磁场的减弱而增大，所以巨磁电阻的阻值会增大。根据串联电路的分压原理，巨磁电阻两端的电压会增大，而电源电压不变，所以指示灯两端的电压会减小，即电压表的示数减小，所以D选项正确。
【答案】：D

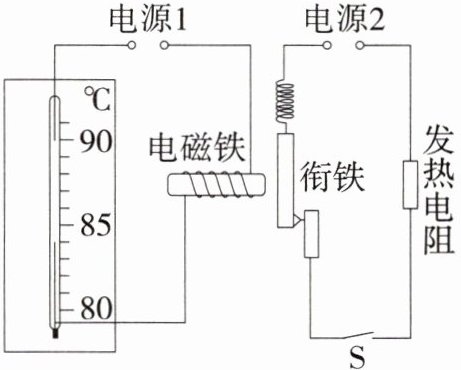

4.「2024湖北武汉中考,★☆」如图所示是一种温度自动控制装置的原理图。制作水银温度计时在玻璃管中封入一段金属丝,“电源1”的两极分别与水银和金属丝相连。
(1)闭合开关S后,当温度达到____℃时,发热电阻就停止加热。
(2)当电磁铁中有电流通过时,若它的左端为N极,则“电源1”的____端为正极。
(3)为增强电磁铁的磁性,下列措施一定可行的是____(填序号)。
①增大“电源1”的电压；②减小“电源2”的电压；③减少电磁铁线圈匝数；④改变电磁铁中电流方向。

答案： 【解析】：
本题主要考查了温度自动控制装置的原理，涉及电磁铁的应用、温度计的读数以及影响电磁铁磁性强弱的因素等知识点。
（1）当温度升高到一定值时，水银柱与上方金属丝连通，使左侧电路形成通路，电磁铁产生磁性，吸引衔铁，从而改变右侧电路的通断状态。因此，我们需要观察温度计上与金属丝下端所指温度对应的刻度值，这个值就是发热电阻停止加热时的温度。
（2）根据安培定则，用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。题目中给出电磁铁的左端为N极，我们可以推断出螺线管中电流的方向，从而确定“电源1”的正负极。
（3）为了增强电磁铁的磁性，我们可以采取多种措施，包括增大电流、增加线圈匝数等。接下来，我们将逐一分析每个选项，看它们是否能达到增强电磁铁磁性的目的。
【答案】：
（1）由题图可知，金属丝下端所指的刻度为$80^{\circ}C$，当温度没有升高到$80^{\circ}C$时，电磁铁无磁性，衔铁在弹簧的作用下被拉起，此时发热电阻工作；当温度达到$80^{\circ}C$时，水银柱与上方金属丝连通，使左侧电路连通，电磁铁有磁性，吸引衔铁，此时发热电阻停止工作。
故本题答案为：80。
（2）当电磁铁中有电流通过时，若它的左端为$N$极，根据安培定则可知，此时电流从电磁铁的右端流入，左端流出，即“电源1”的右端为正极。
故本题答案为：右。
（3）
①：增大“电源1”的电压，则电路中的电流会增大，电磁铁的磁性增强，故①可行。
②：减小“电源2”的电压，对电磁铁的磁性无影响，故②不可行。
③：减少电磁铁线圈匝数，电磁铁的磁性会减弱，故③不可行。
④：改变电磁铁中电流方向，只会改变电磁铁的磁极，不会改变电磁铁的磁性，故④不可行。
故本题答案为：①。

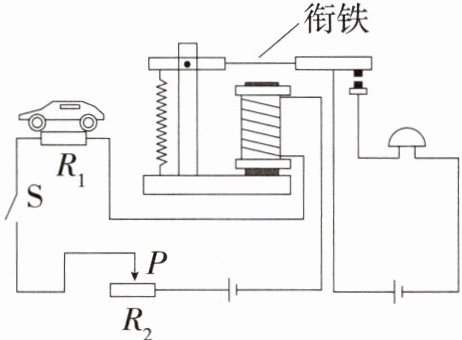

5.跨学科日常生活「2025福建福州十九中期末改编」(多选)如图是某道路限载报警器的工作原理图。电源电压不变,$R_{1}$是压敏电阻,其阻值随压力的变化而变化。闭合开关S,当车的质量超过限载质量时,电磁铁吸下衔铁,电铃响。根据不同的路面可以改变滑动变阻器滑片P的位置,来设定不同的限载质量。下列说法中正确的是 ( )

A.电磁能吸下衔铁,是由于通电导体周围存在磁场
B.检测时,车的质量越大电磁铁的磁性越弱
C.压敏电阻$R_{1}$的阻值随压力的增大而增大
D.若要提高设定的限载质量,应将滑片P向左移动

答案： AD 电磁铁能吸下衔铁,是由于通电导体周围存在磁场,通电后电磁铁有了磁性,会吸引衔铁,故A正确。闭合开关S,车的质量超过限载质量时,电磁铁吸下衔铁,说明车的质量越大电磁铁的磁性越强,电路中的电流越大,由欧姆定律可知,电路中的电阻越小,即压敏电阻R₁的阻值随压力的增大而减小,故B、C错误。若要提高设定的限载质量,则压敏电阻的阻值需要达到更小,为了保持控制电路中的电流一定,需要增大滑动变阻器接入电路的阻值,因此应将滑片P向左移动,故D正确。
