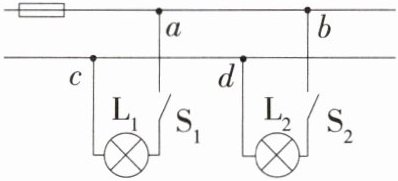

1.「2025 吉林伊通一模」家庭电路的部分电路图如图所示(电路连接正确),只闭合开关$S_{1}$,灯$L_{1}$正常发光,再闭合开关$S_{2}$,灯$L_{1}$立刻熄灭,$L_{2}$也不发光,检查后发现熔丝熔断,则故障原因可能是 ( )


A.灯$L_{1}$短路
B.灯$L_{1}$断路
C.灯$L_{2}$短路
D.灯$L_{2}$断路

答案： C 由图可知,只闭合开关S₁,灯L₁正常发光,说明此支路正常,故A、B错误;再闭合开关S₂,灯L₁立刻熄灭,熔丝熔断,说明电路中电流过大,因而故障原因可能是灯L₂短路,两灯是并联关系,L₂断路时对L₁没有影响,故C正确,D错误。

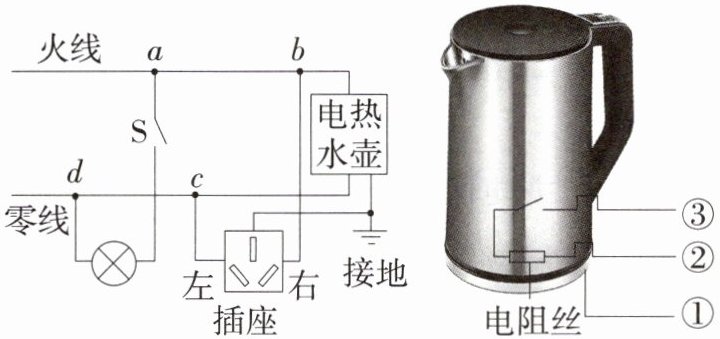

2.「2025 山东威海模拟」如图所示是小科家的部分电路和电热水壶的内部电路,若正在烧水的电热水壶突然停止工作,但电灯仍正常发光,则下列说法中正确的是 ( )


A.插座和电热水壶串联
B.故障一定是$a、b$间断路了
C.电热水壶导线②与接地线相连
D.故障可能是电热水壶内电阻丝断了

答案： D 插座和电热水壶各自与火线、零线组成通路,为并联关系,彼此互不影响,故A错误。正在烧水的电热水壶突然停止工作,但电灯仍然正常发光,说明电灯所在支路没有出现故障,电热水壶所在支路中存在断路,可能是a、b间断路,也可能是电热水壶内部电阻丝发生断路,故B错误,D正确。为防止漏电,电热水壶的外壳要接地,所以导线①与接地线相连,故C错误。

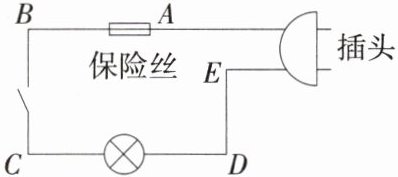

3.「2025 甘肃金昌期末」小王用如图所示的电路做实验,检查完电路后接通电源,当闭合开关后,他发现灯不亮,但保险丝没有熔断,用测电笔测试导线接头$A、B、C、D$四处,氖管都发光,测试$E$处氖管不亮,则故障是 ( )

A.B、C 间开路
B.C、D 间开路
C.导线 D、E 间开路
D.进入插头的火线开路

答案： C 由题意可知,测电笔测A、B、C、D四处,氖管都发光,测试E处,氖管不亮,这说明A、B、C、D四处与火线是连通的,所以在D、E之间存在开路,故选C。

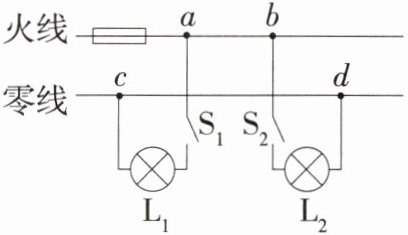

4.新中考逆向思维「2025 辽宁鞍山期末」如图为家庭电路中的一部分,电工师傅按下面的顺序进行检测:
①闭合$S_{1}$,灯$L_{1}$亮;
②断开$S_{1}$,闭合$S_{2}$,灯$L_{2}$不亮;
③再用测电笔测$a、b、c、d$四个接线点,发现只有在$c$点氖管不发光。
若电路中只有一处故障,则是______;电路维修好后,闭合$S_{1}、S_{2}$,再用测电笔测量四个接线点,氖管不发光的是______点。

答案： 答案 c、d之间断路 c、d
解析 闭合S₁,灯L₁亮,说明灯L₁所在支路没有故障;用测电笔测a、b、c、d四个接线点,d点位于零线端但测电笔发光,测c点时氖管不发光,则说明c、d之间存在断路;电路维修好后,c、d与零线连通,a、b与火线连通,故用测笔测量四个接线点时,c、d两点不发光。

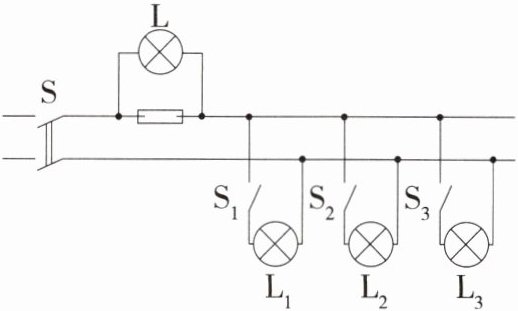

5.新课标科学思维「2025 山西忻州期末」家庭照明电路在使用时免不了会出现故障,工人师傅常采用下列方法进行检测。如图所示,用一个正常工作时两端电压为$220V的完好白炽灯L$作为“检验灯”,与熔断的熔丝并联,然后只闭合开关$S、S_{1}$,若$L$正常发光,说明$L_{1}$______;只闭合开关$S、S_{2}$,若$L$发出暗红色的光(发光不正常),说明$L_{2}$______;只闭合开关$S、S_{3}$,若$L$不发光,说明$L_{3}$______。(均选填“正常”“短路”或“断路”)

答案： 答案 短路 正常 断路
解析 只闭合S、S₁,L与L₁串联,L正常发光,说明L两端分别与火线和零线连通,且两端电压为220 V,则L₁发生了短路。只闭合S、S₂,L与L₂串联,L发出暗红色的光,说明L两端分别与火线及零线连通,且两端电压低于220 V,则L₂正常。只闭合S、S₃,L与L₃串联,若L不亮,说明电路中存在断路,即L₃断路。
