《2025年5年中考3年模拟九年级物理全一册沪科版》

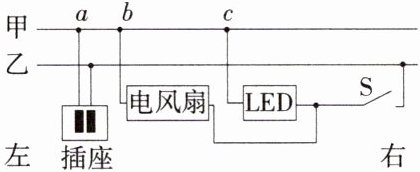

9.[2025陕西西安西工大附中期末,★☆]如图所示,某家庭电路的输电线甲、乙从右端进户。闭合开关S,LED灯发光、电风扇正常工作,用测电笔检测插座,只有检测右孔时氖管发光。由于出现故障,电风扇停止工作,LED灯仍发光,用测电笔检测插座两孔,氖管均发光。则电路中的故障是 ( )

A.电风扇短路
B.电风扇断路
C.输电线甲a、b两点之间断路
D.输电线甲b、c两点之间断路

答案： D　闭合开关后LED灯发光，说明LED灯所在的支路是正常的；开关串联在LED灯和火线之间，因此甲是零线，乙是火线。电风扇停止工作，说明电风扇所在支路存在故障，用测电笔检测插座两孔，氖管均发光，说明左右两孔均与火线连通，所以故障是b、c之间断路，故选D。

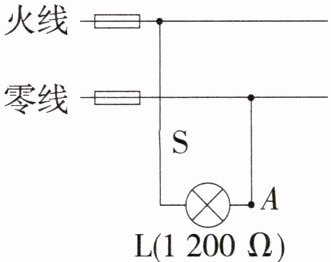

10.[2025四川绵阳安州期末,★☆]已知,某测电笔内部电阻为$5×10^5Ω,$人体电阻为5 000Ω。如图所示,照明电路中,闭合开关S,电灯L发光,此时人拿测电笔测试A点时,通过人体的电流是____mA,测电笔的氖管____(选填“发”或“不发”)光;若此时将零线保险丝拔掉,人拿测电笔试A点时,通过他的电流是____mA,测电笔的氖管____(选填“发”或“不发”)光。(计算结果保留2位小数)

答案： 答案　0　不发　0.43　发
解析　闭合开关S，电灯L发光，人拿测电笔测试A点时，由于A点与零线相连，所以A点与大地之间的电压为0 V，故通过人体的电流为0 mA，测电笔的氖管也不会发光；若此时将零线保险丝拔掉，人拿测电笔试A点时，电流会经灯泡、测电笔、人体流向大地，通过人体的电流$I=\frac{U}{R}=\frac{220\ \text{V}}{5×10^{5}\ \Omega + 1200\ \Omega+5000\ \Omega}\approx4.3×10^{-4}\ \text{A}=0.43\ \text{mA}$。此时有电流通过，所以测电笔的氖管发光。

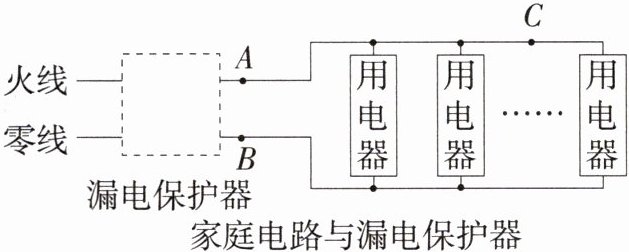

11.[2025陕西旬邑期末,★☆]如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A和____(选填“B”或“C”)两处的电流不相等时,会迅速切断电路,从而起到保护作用。当家电维修人员在图中C处不慎触电时,漏电保护器____(选填“会”或“不会”)切断电路。若人体电阻为5kΩ,触电时通过人体的电流为____mA。

答案： 答案　B　会　44
解析　当漏电保护器检测到通过火线和零线（即图中A和B两处）的电流不相等时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路。家庭电路的电压$U = 220\ \text{V}$，人体电阻$R=5\ \text{k}\Omega=5000\ \Omega$，因此通过人体的电流：$I=\frac{U}{R}=\frac{220\ \text{V}}{5000\ \Omega}=0.044\ \text{A}=44\ \text{mA}$。

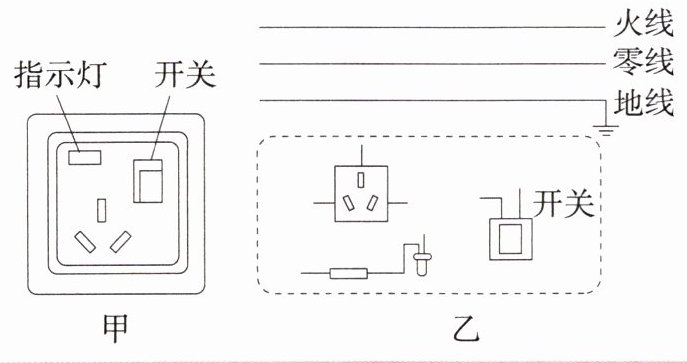

12.[2025山东淄博期末]小李家墙上装有一款三孔插座(图甲),在使用过程中发现:插座上的指示灯在开关断开时不发光,插孔无法正常工作。而开关闭合时,指示灯发光,插孔正常工作。若指示灯损坏,开关闭合时插孔也能正常工作。在符合安全用电原则下,请在图乙中用笔画线代替导线,画出该插座在家庭电路中的连接。

答案：

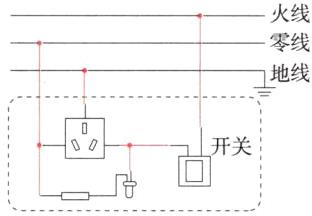

解析　三孔插座的正确接法是“左零右火上接地”；开关与插座串联后接在火线上，若指示灯损坏，开关闭合时插孔也能正常工作，说明指示灯和三孔插座是并联的，开关接在干路中，如图所示。
