《2025年5年中考3年模拟九年级物理全一册沪科版》

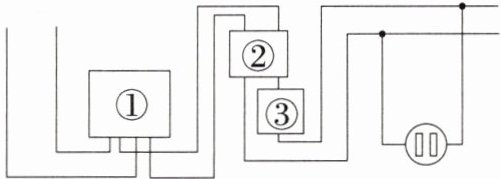

1.新特色 教材图片变式 [2025天津期末]如图所示是某同学家部分家庭电路的示意图,其中①②③应安装的元件依次是 ( )


A.总开关、电能表、保险装置
B.总开关、保险装置、电能表
C.电能表、保险装置、总开关
D.电能表、总开关、保险装置

答案： D　家庭电路从进户线开始，依次安装电能表、总开关、保险装置、插座、开关和用电器等元件，故D正确。

2.[2025陕西西安期末]如图所示是生活中常见的三脚插头,下列说法中正确的是 ( )

A.插脚A插入插座后连接的是火线
B.插脚B插入插座后连接的是火线
C.插脚C的长度要比A、B都短
D.插脚C插入插座后连接的是零线

答案： B　三孔插座按照“左零右火上接地”的方式进行连接和安装，因此插脚A插入插座后连接的是零线，插脚B插入插座后连接的是火线，故A错误，B正确。插脚C插入插座后连接的是地线，插脚C的长度要比A、B都长，目的是当三脚插头插入插座时，用电器的外壳可以先接地，确保用电安全，故C、D错误。

3.[2024江苏徐州中考]如图所示,用测电笔检测插座中是否有“电”,下列操作错误的是 ( )

A.笔尖插入插座
B.笔尖接触火线
C.手接触笔尖金属体
D.手接触笔尾金属电极

答案： C　用测电笔检测插座中是否有“电”，要将测电笔的笔尖插入插座，接触火线，手接触笔尾的金属体，若氖管发光，则插座带电，反之，插座不带电。手不能接触笔尖的金属体，否则易发生触电事故。故A、B、D正确，C错误。

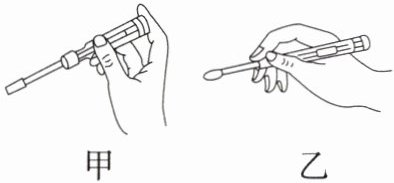

4.新特色 教材图片变式 [2025陕西西安模拟]如图所示,用测电笔辨别火线、零线时,正确的使用方式是____(选填“甲”或“乙”)。电工师傅正确测试火线时,氖管发光,此时____(选填“有”或“没有”)电流通过电工师傅的身体。

答案： 答案　甲　有
解析　用测电笔辨别火线、零线时，要将测电笔的笔尖接触火线或零线，手接触笔尾的金属体，所以正确的使用方式是甲。电工师傅正确测试火线时，氖管发光，此时有电流通过电工师傅的身体。

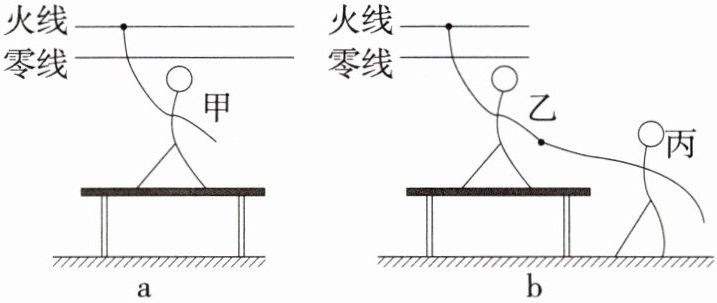

5.[2025广西南宁三中模拟]如图所示,a图中甲站在干燥的木桌上,一只手接触到火线上;b图中乙站在干燥的木桌上,一只手接触到火线上,此时另有丙站在地面上用手去拉乙。则甲、乙、丙三人中会触电的是 ( )

A.甲
B.乙和丙
C.甲和乙
D.甲、乙和丙

答案： B　a图中，甲踩在干燥的木桌上，且只有一只手接触火线，人体没有成为闭合电路的一部分，故不会触电。b图中，乙接触火线的同时与丙接触，丙与大地连通，此时相当于乙、丙串联，会有电流通过乙和丙，则乙与丙都会触电。故选B。

6.新特色 安全与健康 [2025河北正定期末]日常生活中要注意安全用电。下列做法符合安全用电原则的是 ( )

A.电线着火时应迅速切断电源
B.保险丝熔断后用铜丝来代替
C.家庭电路发生火灾时,必须立即泼水救火
D.电动车充电线绝缘皮破损后仍可继续使用

答案： A　电线着火时，应立即切断电源后再灭火，防止发生触电事故，故A符合安全用电原则。铜丝的熔点很高，温度即使升高到一定程度它也不会自动熔断，无法起到保护电路的作用，故B不符合安全用电原则。生活中的水是导体，家庭电路发生火灾时，泼水救火容易发生触电事故，故C不符合安全用电原则。充电线的绝缘皮破损时应及时更换，继续使用容易发生触电事故，故D不符合安全用电原则。
规律总结　安全用电的基本原则：不接触低压带电体，不靠近高压带电体；不弄湿用电器，不损坏绝缘层。

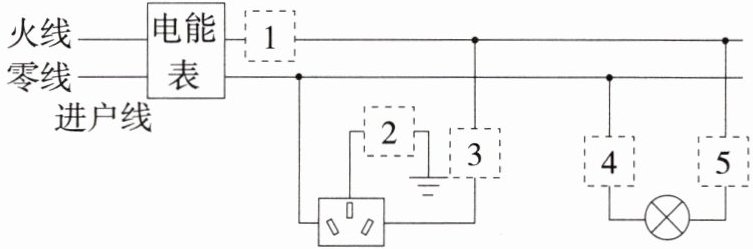

7.[2025四川绵阳期末,★☆]小张在家庭电路图中设置了五处开关(如图所示)。小金觉得该电路设计不合理,因为有几处开关必须处于常闭状态,所以无需设置,这几处开关是 ( )

A.1、2
B.2、4
C.1、4
D.3、5

答案： B　在家庭电路中，电路的总开关应该接在干路中，在电能表之后，故1合理；三孔插座中，上孔接地线，不需要开关控制，故2是不合理的；三孔插座的右孔接的是火线，开关3可以控制火线的通断，故3合理；控制灯泡的开关应该接在火线和灯泡之间，不能接在零线与灯泡之间，故4不合理，5合理。综上所述，无需设置的是2、4处的开关。故选B。

8.[2025江苏如皋期末,★☆]在综合实践活动中,小李用测电笔来判断家里电灯的开关是接在火线上还是接在零线上。闭合开关,灯泡正常发光,用测电笔分别检测开关的两端,发现氖管两次都发光,根据此现象 ( )

A.可以确定开关接在火线上
B.可以确定开关接在零线上
C.需断开开关再检测才能判断
D.无法确定开关接在哪根线上

答案： A　闭合开关，灯泡正常发光，用测电笔分别检测开关的两端，发现氖管两次都发光，这说明开关的两端都与火线直接相连，故可以确定开关接在火线上，故选A。
