《2025年5年中考3年模拟九年级物理全一册沪科版》

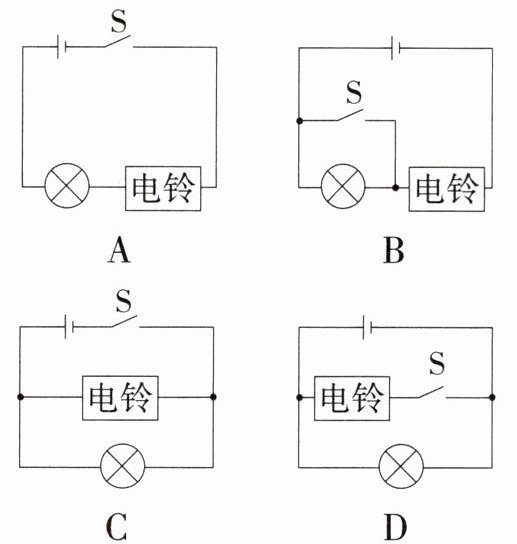

1.新特色道德修养「2024天津中考」某兴趣小组要为居家老人设计一个“应急呼叫器”电路,要求：开关断开时,电灯和电铃均不工作；开关闭合时,灯亮铃响,即使电灯因断路不亮,电铃仍可工作。如图所示的电路中,符合设计要求的是( )

答案： C　由题意可知，开关断开时，电灯和电铃均不工作;开关闭合时，灯亮铃响，说明开关控制整个电路的通断。即使电灯因断路不亮，电铃仍可工作，则电灯和电铃能够独立工作、互不影响，说明两者是并联的，故C符合题意。

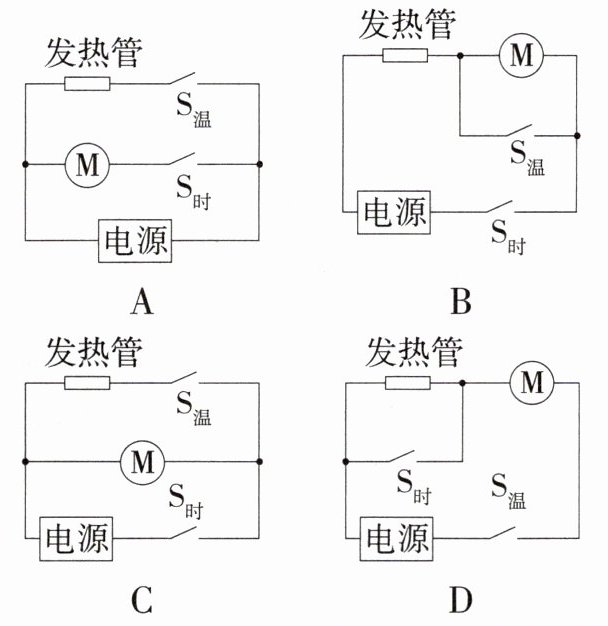

2.「2025山西寿阳期中」小明家有一款烘干机：烘干机发热时必须同时吹风,仅闭合定时开关$S_{时}$时产生冷风,同时闭合定时开关$S_{时}和温控开关S_{温}$时产生热风。下列电路图中最符合要求的是( )

答案： C　由题意可知，仅闭合定时开关S时 时电动机工作;同时闭合定时开关S时 和温控开关S温 时，电动机与发热管同时工作;仅闭合温控开关S温 时，电动机与发热管均不工作。因此定时开关S时 控制整个电路的通断，温控开关S温 控制发热管是否工作，电动机与发热管工作时互不影响。综上所述，电动机与发热管并联，定时开关S时 接在干路中，温控开关S温 串联在发热管所在支路中，故C符合题意。

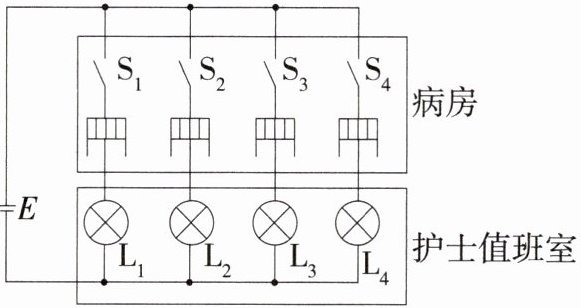

3.新中考开放性设问物理课上,晓佳设计了如图所示的病人呼叫护士的电路,这个设计可以实现的功能：______,同组的小旭认为此设计需要护士一直观察灯泡是否发光,工作效率比较低,请写出你的改进意见______。

答案： 答案　护士根据不同灯泡确定呼叫的病人　在干路上串联一个电铃解析　由题图可知，四盏灯并联，S₁、S₂、S₃、S₄分别控制L₁、L₂、L₃、L₄，四盏灯工作时互不影响，护士根据不同灯泡可确定呼叫的病人。仅靠灯泡可能需要护士一直观察灯泡是否发光，工作效率比较低，可以在干路上串联一个电铃，当有病人呼叫时，电铃响、灯亮，根据亮起的灯泡可确定呼叫的病人。(答案合理即可)

4.「2025甘肃武威期中」如图所示,是一种车位占用提醒电路,虚线框内的元件一个是灯泡,一个是定值电阻。设计要求：有车时灯泡亮,无车时灯泡灭,则______(选填“a”或“b”)是灯泡,当车位未占用时,开关S是______的。

答案： a；闭合解析　根据题意可知，S断开时，a、b处的电路元件串联在电路中，S闭合时，a处的元件被短路，电路中只有b元件工作。无车时灯泡灭，可知a处是灯泡，b处为定值电阻;当车位未占用时，灯泡灭，则开关S是闭合的。

5.「2025辽宁本溪期中」如图甲所示,某小区的出入管理已经实现了半自动化。以入口为例,本小区的车辆驶入时,“车牌识别”(用开关$S_{1}$表示)通过,栏杆(用电动机符号表示)抬起；外来车辆到访时,车主登记后,管理者按动室内开关(用开关$S_{2}$表示)抬起栏杆。请在如图乙中将电路图补充完整。

答案：
解析　由题意可知，本小区的车辆驶入时，开关S₁闭合，电动机工作;外来车辆到访时，车主登记后，管理者闭合开关S₂，电动机工作，说明两个开关互不影响，均可控制电动机，是并联的，电动机接在干路中，电路图如图所示。
