《2025年5年中考3年模拟九年级物理全一册沪科版》

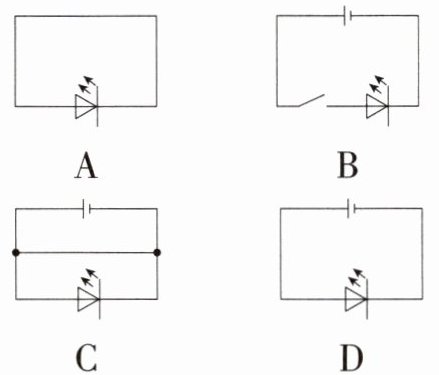

7.「2024广西中考,☆☆」如图是水果电池和发光二极管( )组成的电路。下列电路图与其对应的是( )

答案： D　由题图可知，发光二极管直接连接到水果电池的两端，故D正确，A、B、C错误。

8.「2025湖北应城期中,☆☆」如图为一个电吹风的简易电路,它有吹凉风和热风两个挡位,$A$为带动风扇转动的电动机,$B$为发热用的电阻丝。关于该电吹风的工作情形,下列说法正确的是( )


A.只闭合$S_{1}$,电吹风吹热风
B.只闭合$S_{2}$,电吹风吹热风
C.同时闭合$S_{1}$、$S_{2}$,电吹风吹热风
D.若电阻丝断路,既不能吹冷风,也不能吹热风

答案： C　只闭合S₁，电路为电动机的简单电路，电吹风吹冷风，故A错误;只闭合S₂，电路处于断路状态，电吹风不工作，故B错误;同时闭合S₁、S₂，电流有两条路径，一条路径通过电动机，另一条路径通过电阻丝，电吹风吹热风，故C正确;若电阻丝断路，当S₁闭合时，电吹风仍可以吹冷风，故D错误。

9.「2025海南琼海嘉积中学期中,☆☆」如图所示,只闭合开关$S_{1}$时,电路处于____状态；当$S_{1}$、$S_{2}$都闭合时,电路处于____状态。(均选填“通路”“开路”或“短路”)

答案： 通路　短路
　解析　当开关S₁闭合，S₂断开时，电路中有电流通过灯泡，处于通路状态;当开关S₁、S₂都闭合时，导线直接连接电源的两端，电路处于短路状态。

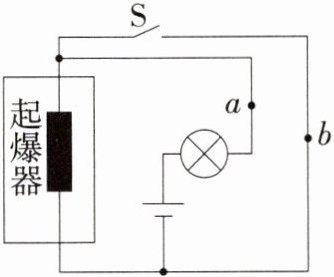

10.跨学科工程实践「2025贵州贵阳十七中期中,☆☆」某定时爆破装置,其引爆电路如图所示,当设定起爆时间一到,$S$会自动断开,电流通过起爆器引爆炸弹。为使引爆装置停止工作,拆弹专家应剪断____(选填“$a$”或“$b$”)处导线。

答案： a
　解析　当开关S闭合时，电流从电源正极出发，经过灯泡和开关后回到电源负极，起爆器被短路，当开关S断开时，电流从电源正极出发，经过灯泡和起爆器后回到电源负极，所以为使引爆装置停止工作，应剪断a处导线，使整个电路处于断路状态。

11.「2025广西苍梧期中,☆☆」如图是一种声光报警器的电路图,当开关____闭合时,灯亮同时铃响；当开关____闭合时,灯亮但铃不响。

答案： S₁　S₁、S₂
　解析　只闭合S₁时，电流从电源正极出发经过灯泡、电铃后回到电源负极，此时灯亮、铃响;只闭合S₂时，电路处于断路状态;同时闭合S₁、S₂时，电铃被短路，灯亮、铃不响。

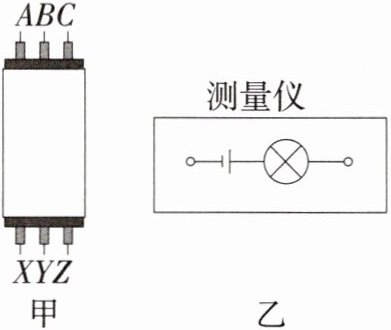

12.新课标科学思维「2025陕西咸阳月考」如图甲所示,高层建筑的墙体中有三根绞在一起的电线,可以用如图乙所示的“测量仪”把它们区分开。小华将$B$、$C$连在一起时,小明将“测量仪”连接在$X$、$Z$两端,灯泡发光；小华将$A$、$C$连在一起时,小明将“测量仪”连接在$X$、$Y$两端,灯泡发光。则( )


A.$A和X$是同一根电线
B.$A和Z$是同一根电线
C.$C和X$是同一根电线
D.$B和Y$是同一根电线

答案： C　小华将B、C连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光，说明这是两根电线的四个端点，由此得出剩余的A、Y是一根电线;同理可知，小华将A、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光，说明这是两根电线的四个端点，剩余的B、Z是一根电线，则C、X是一根电线，故C符合题意，A、B、D不符合题意。
