《2025年5年中考3年模拟九年级物理全一册沪科版》

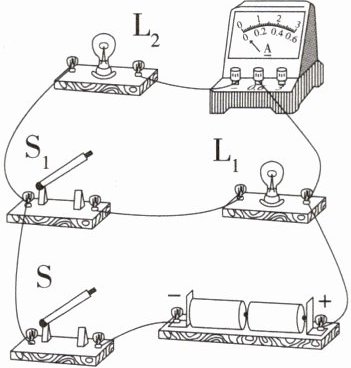

13. 「2025重庆江北中学期中」如图所示,电源电压不变,将开关S、$S_1$都闭合,灯泡$L_1$与$L_2$均发光,电流表测量通过灯泡______的电流,若断开$S_1,$电流表的示数______(选填“变大”“变小”或“不变”)。

答案： $L_{2}$　不变

14. 「2025广东东莞期中」如图所示的电路中,电源电压保持不变。当开关S接a时,电压表示数为9V,当开关S接b时,电压表示数为5V,电流表的示数为0.4A。则电源电压是______V;灯$L_1$两端的电压是______V,通过灯$L_2$的电流为______A。

答案： 9　4　0.4

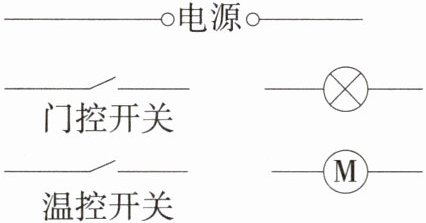

15. 「2024北京西城模拟」电冰箱的压缩机(电动机)是由温控开关控制的,冷藏室中的照明灯是由门控开关控制的,即开冰箱门时照明灯亮、关冰箱门时照明灯灭。请在图中用笔画线连接好符合上述特点的电冰箱工作电路图。

答案：

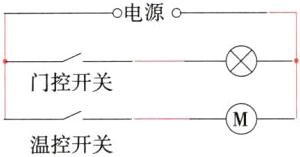

15.解析　由题意可知，压缩机和照明灯工作时互不影响，因此两者是并联关系；温控开关控制压缩机(电动机)，因此温控开关串联在压缩机所在支路中；门控开关控制照明灯，因此门控开关串联在照明灯所在支路中，连接电路图如图所示。

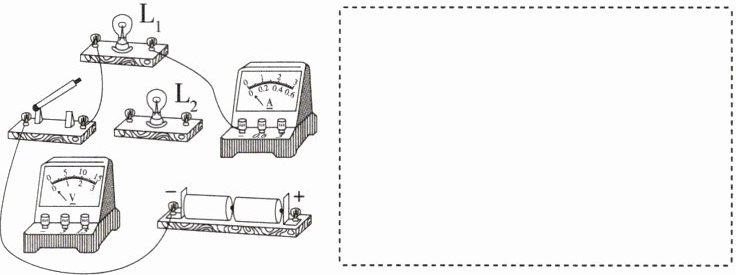

16. 「2025山东淄博期中」如图所示,电源为两节新干电池$,L_1、$$L_2$是两个完全相同的小灯泡,正常工作时两端的电压为3V,正常工作时通过的电流为0.5A。请以笔画线代替导线完成电路连接,要求:开关闭合后两灯泡均能正常发光,且电流表测干路中的电流、电压表测$L_2$两端的电压。完成连接后,请在方框中画出对应的电路图。

答案：
16.解析　电源为两节新干电池，则电源电压为3V，两灯泡均正常发光时，小灯泡两端的电压均为3V，与电源电压相等，则两灯泡为并联连接。开关闭合后两灯泡均能正常发光，则开关能同时控制两灯泡，所以开关在干路上。电流表测量干路中的电流，则电流表串联在干路上，根据并联电路的电流规律可知，电流表的示数为$I = 0.5A + 0.5A = 1A$，所以应选用0~3A的量程。电压表选用0~3V的量程，并联在$L_{2}$的两端。答案如图所示。

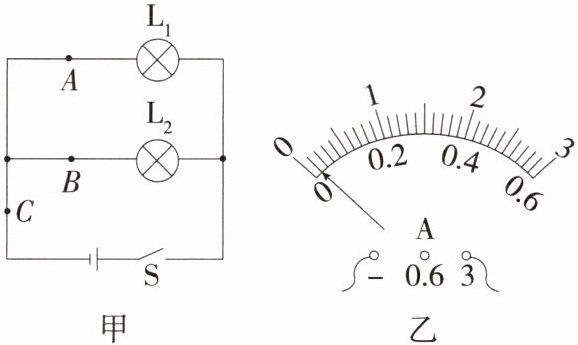

17. 新课标科学探究「2025河南濮阳期中」在“探究并联电路中的电流特点”的实验中,小明同学连接了如图甲所示的电路:

(1) 在连接电路前,电流表指针没有在零刻度线处,接下来应该对电流表进行______。
(2) 小明将电流表接在A处,闭合开关后,电流表示数如图乙所示,为了使测量结果更精确,他应该______,重新进行实验。
(3) 小明按照如图甲所示的电路图连接好实物后,闭合开关,发现灯泡$L_1$发光$,L_2$不发光,电流表在A、C处都有示数且示数相等,则故障可能是$L_2______,$解决这个问题后,重新闭合开关,电流表在C处的示数将______(选填“不变”“变小”或“变大”)。

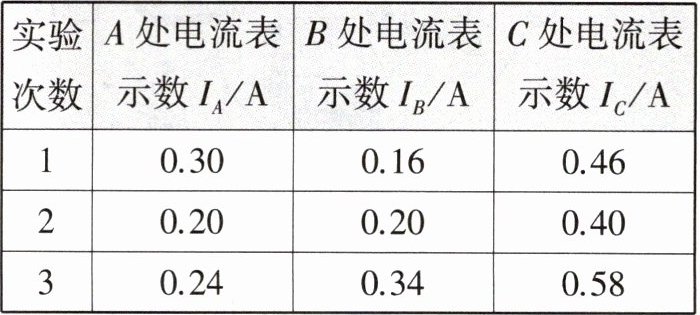

(4) 小明将测量的数据记录在表中:
| 实验次数 | A处电流表示数I_A/A | B处电流表示数I_B/A | C处电流表示数I_C/A |
| 1 | 0.30 | 0.16 | 0.46 |
| 2 | 0.20 | 0.20 | 0.40 |
| 3 | 0.24 | 0.34 | 0.58 |

分析数据得出结论:在并联电路中,______。
(5) 实验中要求使用规格______(选填“相同”或“不同”)的灯泡,测量出多组数据,主要是为了______。

答案： 17.答案　
(1)调零　
(2)断开开关，换接电流表小量程　
(3)断路　变大　
(4)干路电流等于各支路电流之和　
(5)不同　避免偶然性，以得出普遍性的结论
