《2025年5年中考3年模拟九年级物理全一册沪科版》

1. [2025 重庆南开中学期末]如图是两个磁极之间的磁感线分布,在 A 点标出磁感线方向。

答案：
解析　根据磁极间的相互作用规律可知，小磁针静止时N极指向左，则左边的磁极为S极，右边的磁极为N极;磁体外部的磁感线总是从N极出发，回到S极，因此A点的磁感线方向向左，如图1所示。

2. [2025 河南郑州期末]如图所示为地磁场的磁感线分布,请用箭头标出磁感线上 P 点的磁场方向,以及小磁针的 N 极。

答案：
解析　地磁场的N极在地理的南极附近，地磁场的S极在地理的北极附近，磁体外部的磁感线总是从N极发出，回到S极,依此标出磁感线上P点的方向,磁感线的方向反映磁场的方向，小磁针静止时N极的指向与该处的磁场方向一致，据此标出小磁针的N极，如图2所示。

3. [2024 江苏宿迁中考]如图所示,根据电流方向,请在虚线框内标出通电螺线管和小磁针静止时的磁极。

答案：
解析　电流从通电螺线管的左侧流入，由右手螺旋定则知，左侧为N极，右侧为S极，由异名磁极相互吸引可知，小磁针右侧为N极，如图3所示。

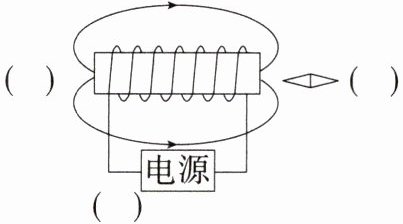

4. [2024 四川内江中考]如图,小磁针静止在通电螺线管右侧,请根据图中磁感线的方向,在螺线管左端和小磁针右端的括号内标出极性(“N”或“S”),在电源左边的括号内标出极性(“+”或“-”)。

答案：
解析　磁体外部的磁感线从磁体的N极出发，回到S极，由此判断出螺线管的左侧是N极,右侧是S极，再根据右手螺旋定则可知，电流从通电螺线管的左侧流入,右侧流出，因此电源的左端为“+”极，右端为“−”极，同时结合异名磁极互相吸引可判断小磁针的右侧是S极，如图4所示。

5. [2025 山东淄博淄川期末]设计一个电路,将图中的电磁铁连入电路中。要求:电路能改变电磁铁磁性的强弱;闭合开关 S,小磁针静止时,其 N、S 极指向如图所示。

答案：
解析　根据图中小磁针静止时的N、S极指向,由磁极间的相互作用规律可知，通电螺线管的左端应为N极，再由安培定则可知电流从螺线管的左边流入;通电螺线管的磁性强弱要发生变化，说明电路中的电流可以改变，则应在电路中串联滑动变阻器，如图5所示。

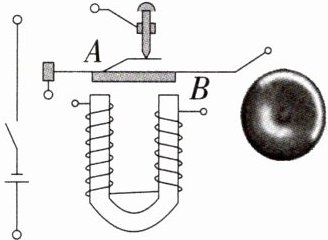

6. 如图是直流电铃的原理图。衔铁 B 与弹性片 A 相连,自然情况下弹性片是和螺钉接触的。接通电源后电磁铁吸引衔铁,敲击铃碗发声,但同时弹性片与螺钉分离导致断电,电磁铁失去磁性后弹性片又和螺钉接触而通电,如此往复。请在图中用笔画线代替导线,将直流电铃的工作电路连接完整,闭合开关后,电路能按上述原理工作。

答案：
解析　闭合开关，电磁铁中有电流，吸引衔铁，螺钉与弹性片断开，此时电磁铁中没有电流，电磁铁失去磁性,弹性片又恢复原状，使电路再次接通，循环往复，如图6所示。

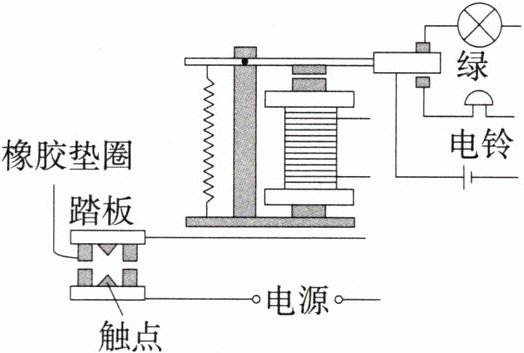

7. [2024 广东惠东模拟]小宇学习了电磁铁与自动控制后,想设计一种自动防盗报警器,原理是在家门口设置一种装置,夜深启动报警器,当人进入家中踩踏板时,自动报警器的电铃发出警报,无人踩踏时绿灯亮,请你根据这一原理,帮助小宇用笔画线代替导线,将图中的电路连接完整。

答案：

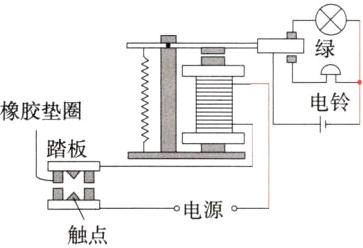

解析　当有人踩踏板时，控制电路闭合，电磁铁通电，具有磁性，将衔铁吸引下来，电铃发出警报;当无人踩踏板时，控制电路断开,电磁铁不工作，衔铁被弹簧拉起，灯泡接入电路发光，如图所示。
