《2025年零障碍导教导学案九年级物理全一册沪粤版》

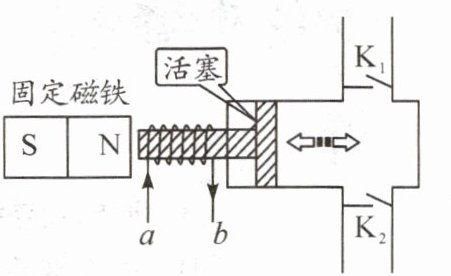

9. 现在医学上使用的心肺机的功能之一是用“电动泵”替代心脏,推动血液循环。如图所示,当线圈中的电流从a流向b时,电磁铁的左端为S(选填“N”或“S”)极,此时活塞将向右(选填“左”或“右”)运动,促使血液流动。

答案： 【解析】：
本题主要考查安培定则以及电磁铁的应用。需要利用安培定则判断电磁铁的磁极，再根据磁极间的相互作用判断活塞的运动方向。
1. 判断电磁铁的磁极：
根据安培定则，用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的$N$极。
已知线圈中的电流从$a$流向$b$，由安培定则可知，电磁铁的右端为$N$极，左端为$S$极。
2. 判断活塞的运动方向：
根据磁极间的相互作用规律，同名磁极相互排斥，异名磁极相互吸引。
由于电磁铁的左端为$S$极，与固定磁铁的$S$极是同名磁极，所以它们之间会相互排斥，从而使活塞向右运动。
【答案】：S；右

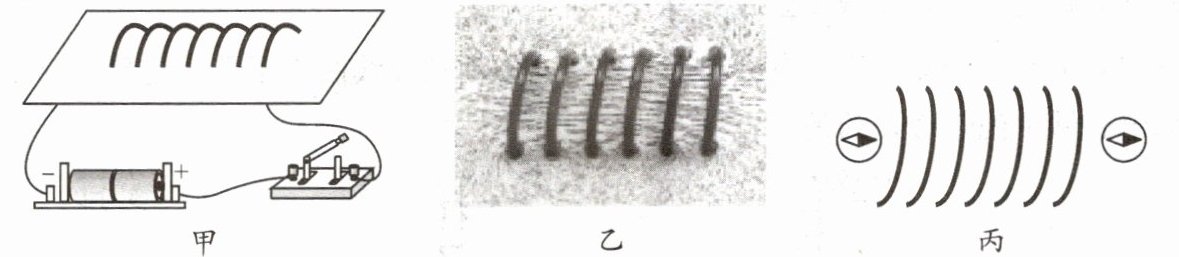

10. 小阳在探究通电螺线管外部磁场的分布时,组装了如图甲所示的电路。

(1)在螺线管周围的有机玻璃板上均匀撒有铁屑,闭合开关后,轻敲玻璃板,铁屑静止时的分布情况如图乙所示。观察可知通电螺线管的外部磁场与______磁铁周围的磁场相似。
(2)把两个小磁针放在螺线管两端,闭合开关后,小磁针(黑色一端为N极)静止时的指向如图丙所示,则通电螺线管的右端为______极。

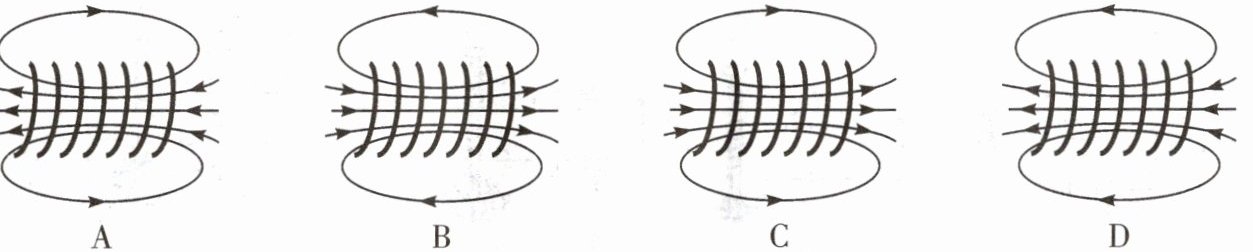

(3)若用磁感线描述本次实验中通电螺线管的外部磁场,则下图所示中正确的是A。
甲
乙
丙
A
B
C
D

答案： 【解析】：
本题主要考查通电螺线管的磁场分布、磁极判断以及磁感线的理解。
（1）观察图乙中通电螺线管周围铁屑的分布情况，与条形磁铁周围的磁场分布相似，都是两端磁性较强且磁场形状相似。
（2）根据小磁针静止时N极所指的方向为该点的磁场方向，结合图丙中小磁针的指向，利用安培定则（用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极）来判断通电螺线管的磁极。
（3）根据通电螺线管的磁极和磁感线的特点（在磁体外部，磁感线从N极出发，回到S极）来判断各选项的正确性。
【答案】：
(1)条形
(2)N
(3)A

11. 某校九年级一班物理兴趣小组的同学,学习了磁现象的知识后,怀着极大的兴趣对下列实验进行了探究。

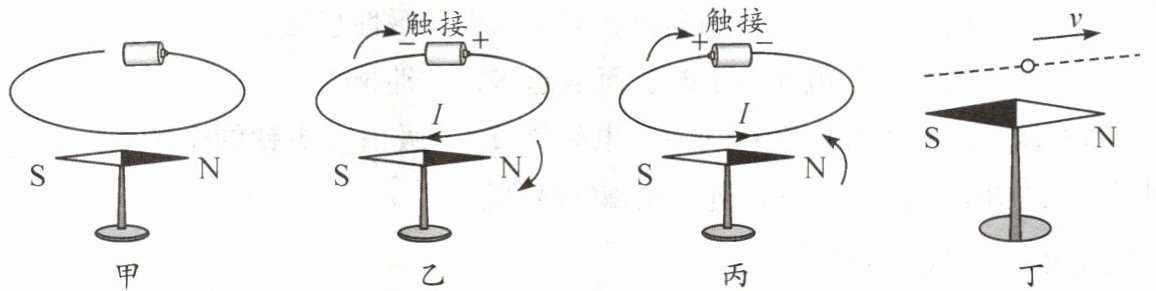

如图甲所示,将小磁针放在南北方向的直导线正下方,小磁针静止,N极指向北。如图乙所示接触电源,小磁针的N极向纸外偏转。断开连接后,小磁针恢复到图甲位置。如图丙所示,将电源正、负极对调,再次接触电源,小磁针的N极向纸内偏转。则：
(1)通电导线周围存在磁场,且磁场的方向与______有关。
(2)断开电源后,小磁针恢复到图甲状态,这是因为小磁针受到了______的作用。
(3)如图丁所示,高速电子束飞过小磁针上方时,小磁针将发生如图______(选填“乙”或“丙”)所示方向的偏转。
甲
乙
丙
丁

答案： 【解析】：
本题主要考查了电流的磁效应、磁场的方向以及电子束产生的磁场对小磁针的影响。
（1）在乙图中，通电后，小磁针发生偏转，说明通电导线周围存在磁场。在丙图中，将电源正、负极对调，再次接触电源，小磁针的偏转方向与乙图相反，说明磁场的方向与电流方向有关。
本题答案为：电流方向。
（2）断开电源后，电路中没有电流，通电导线周围不存在磁场，此时小磁针恢复到图甲状态，这是因为小磁针受到了地磁场的作用，地磁场使小磁针静止时N极指向北。
本题答案为：地磁场。
（3）高速电子束飞过小磁针上方时，电子带负电，其定向移动方向与电流方向相反，所以相当于电流方向是从右向左，根据安培定则可知，此时小磁针所在位置的磁场方向与乙图中通电导线产生的磁场方向相同，所以小磁针将发生如图乙所示方向的偏转。
本题答案为：乙。
【答案】：
(1)电流方向；
(2)地磁场；
(3)乙。

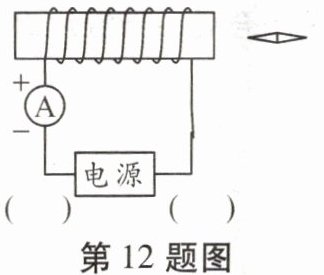

12. 根据图中电流表的“+”、“-”接线柱位置,标出电源的正、负极和小磁针的N、S极同时将磁针的N极涂黑。

电源右边为正极（+），左边为负极（-）；小磁针左端为N极（涂黑），右端为S极。

答案： 【解析】：
本题考查电流的磁场和安培定则的应用，以及如何根据电流方向判断电源正负极和小磁针的磁极。
首先，根据电流表的电流方向，利用安培定则判断通电螺线管的磁极。
然后，根据磁极间的相互作用规律判断小磁针的磁极。
最后，根据电流方向确定电源的正负极。
1. 根据电流表的电流方向（从正接线柱流入，负接线柱流出），可知通电螺线管中的电流方向。
2. 利用安培定则（右手握住通电螺线管，四指指向电流方向，大拇指所指的方向为螺线管的$N$极）判断通电螺线管的磁极。
3. 根据磁极间的相互作用规律（同名磁极相互排斥，异名磁极相互吸引）判断小磁针的磁极。
4. 根据电流方向确定电源的正负极（电流从电源正极流出，经过用电器流回电源负极）。
【答案】：
1. 根据电流表的电流方向，可知通电螺线管中的电流方向是从左向右。
2. 利用安培定则，右手握住通电螺线管，四指指向电流方向，大拇指所指的方向为螺线管的$N$极，即螺线管右端为$N$极，左端为$S$极。
3. 根据磁极间的相互作用规律，小磁针的$N$极应指向螺线管的$S$极，即小磁针的$N$极在左端，$S$极在右端。
4. 根据电流方向，电源的正极在右边，负极在左边。
图略（将电源右边填$+$左边填$-$，将小磁针左端涂黑表示$N$极）。

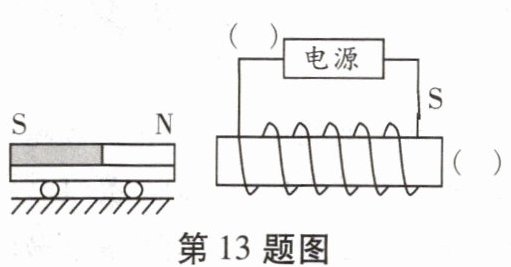

13. 放有条形磁体的小车静止在水平地面上,闭合开关S,条形磁体因受力向左运动,请在图中括号里标明电源左端的极性和螺线管右端的磁极。

答案： 【解析】：
该题考查通电螺线管的磁场知识。
由题意可知，条形磁体因受力向左运动，说明条形磁体受到了一个向左的排斥力。
根据磁极间的相互作用规律，同名磁极相互排斥，异名磁极相互吸引。
由于条形磁体的左端是$S$极，所以通电螺线管的右端也必须是$S$极，才能产生向左的排斥力。
利用安培定则来确定通电螺线管的电流方向。安培定则的内容是：用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的$N$极。
由于已经确定通电螺线管的右端是$S$极，所以大拇指应指向左端，即通电螺线管的$N$极在左端。
根据安培定则，可以判断出电流从通电螺线管的左端流入，右端流出。
由于电源的左端连接通电螺线管的左端，所以电源的左端是正极。
【答案】：
电源左端为“$+$” ，螺线管右端为“$S$”极。
