《2025年零障碍导教导学案九年级物理全一册沪粤版》

1. 据物理学史记载,最先发现通电导线周围存在磁场的科学家是(B)
A.安培
B.奥斯特
C.伏特
D.法拉第

答案： 【解析】：
本题考查的是物理学史中关于电流产生磁场的重要发现。我们需要回顾各位科学家的主要贡献，以确定是哪位科学家最先发现了通电导线周围存在磁场。
A. 安培：他的主要贡献在于电磁学的基本理论，特别是安培定律，但并非他最先发现通电导线周围存在磁场。
B. 奥斯特：他通过实验观察到了通电导线周围存在磁场，这是电磁学领域的一个重要发现，标志着电磁学的开端。
C. 伏特：他主要贡献在于电学的研究，特别是伏特电堆（电池）的发明，与本题所述发现无关。
D. 法拉第：他发现了电磁感应现象，即变化的磁场可以产生电流，但并非他最先发现通电导线周围存在磁场。
根据以上分析，我们可以确定最先发现通电导线周围存在磁场的科学家是奥斯特。
【答案】：
B

2. 如图所示是奥斯特实验的示意图,有关分析正确的是(B)
A.通电导线周围磁场方向由小磁针的指向决定
B.这个实验证明了电生磁
C.移去小磁针后的通电导线周围不存在磁场
D.通电导线周围的磁场方向与电流方向无关

答案： 【解析】：
本题主要考查奥斯特实验的理解以及电流产生磁场的基本性质。
A选项：通电导线周围磁场方向并不是由小磁针的指向决定的，而是由电流方向决定的。小磁针只是用来显示磁场的存在和方向的，因此A选项错误。
B选项：奥斯特实验的主要结论就是通电导线周围存在磁场，即电可以生磁。因此B选项正确。
C选项：移去小磁针并不会影响通电导线周围磁场的存在。磁场是客观存在的物理量，与是否存在小磁针无关。因此C选项错误。
D选项：通电导线周围的磁场方向与电流方向是有关的，这是安培定则（右手螺旋定则）所描述的。因此D选项错误。
【答案】：B

3. 在探究通电螺线管外部的磁场分布的实验中。
(1)如图所示,在固定有螺线管的水平硬纸板上均匀地撒满铁屑通电后轻敲纸板,观察铁屑的排列情况,发现通电螺线管外部的磁场与条形磁铁周围的磁场相似。
(2)将电池的正、负极对调重复实验,是为了探究通电螺线管外部磁场的方向与电流方向的关系。
(3)若探究通电螺线管外部磁场的强弱与电流大小的关系,可以增加滑动变阻器(填器材名称)。

答案： 【解析】：
(1) 本题考查了通电螺线管周围磁场分布及磁场方向影响因素。在研究通电螺线管外部磁场时，通过在螺线管周围撒铁屑来显示磁场分布，需轻敲纸板让铁屑转动，从而观察其排列情况，发现通电螺线管外部磁场与条形磁铁相似。
(2) 改变电池正负极即改变电流方向，可探究通电螺线管外部磁场方向与电流方向的关系。
(3) 要探究通电螺线管外部磁场强弱与电流大小的关系，需改变电流大小，可通过调节滑动变阻器接入电路的电阻来实现。
【答案】：
(1) 轻敲；条形
(2) 电流
(3) 滑动变阻器

4. 螺线管是汽车启动器的一个重要部件,驾驶员转动钥匙,发动汽车时,相当于给螺线管通电。如图所示,螺线管的左端为S极,小磁针的左端为S极,A为电源的负极。

答案： 【解析】：
本题主要考察电流的磁场以及安培定则的应用，同时涉及到磁极间的相互作用规律。
首先，根据螺线管的电流方向，利用安培定则（右手螺旋定则）来判断螺线管的磁极。安培定则的内容是：用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的$N$极。
其次，根据磁极间的相互作用规律（同名磁极相互排斥，异名磁极相互吸引）来判断小磁针的磁极。
最后，根据螺线管的磁极和电流方向，再次利用安培定则来判断电源的正负极。
【答案】：
解：
根据螺线管中电流的方向，利用安培定则，右手四指沿电流方向握住螺线管，大拇指指向螺线管的右端，即螺线管的右端为$N$极，左端为$S$极。
根据磁极间的相互作用规律，小磁针的左端为$S$极，右端为$N$极，因为异名磁极相互吸引。
根据螺线管的磁极和电流方向，利用安培定则，大拇指指向$N$极（右端），四指环绕方向为电流方向，可知电流从螺线管的左端流入，右端流出。因此，A端为电源的负极。
综上，螺线管的左端为$S$极，小磁针的左端为$S$极，A为电源的负极。

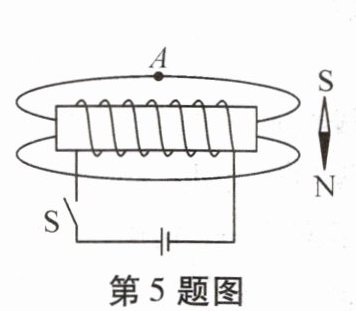

5. 如图所示,小磁针静止在螺线管附近,闭合开关后,下列判断正确的是(D)


A.通电螺线管的左端为N极
B.通电螺线管外A点磁场的方向向左
C.小磁针顺时针转动
D.小磁针N极指向左

答案： 【解析】：
本题可根据安培定则判断通电螺线管的磁极，再根据磁极间的相互作用规律判断小磁针的转动方向以及通电螺线管外某点的磁场方向。
1. 判断通电螺线管的磁极：
根据安培定则，用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。
由图可知，电流从螺线管的右端流入，左端流出，根据安培定则可得，通电螺线管的右端为N极，左端为S极，所以选项A错误。
2. 判断通电螺线管外A点磁场的方向：
在磁体外部，磁场方向是从N极指向S极。
因为通电螺线管的右端为N极，左端为S极，所以通电螺线管外A点磁场的方向向右，选项B错误。
3. 判断小磁针的转动方向：
根据磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引。
由于通电螺线管的右端为N极，小磁针的N极会被螺线管的S极吸引，S极会被螺线管的N极吸引，所以小磁针会逆时针转动，选项C错误。
4. 判断小磁针N极的指向：
小磁针静止时N极所指的方向就是该点的磁场方向。
因为通电螺线管外A点磁场的方向向右，所以小磁针N极指向左，选项D正确。
【答案】：D

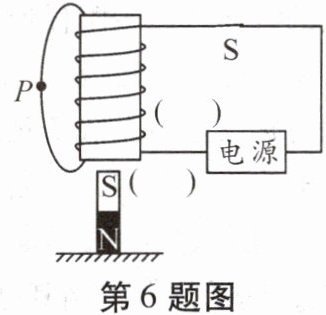

6. 如图所示,螺线管与电源、开关S组成闭合回路。在螺线管下方的地面上放有一条形磁体,开关S闭合瞬间,该条形磁体突然向上运动。请在图中标出螺线管下方的磁极、电源左端的极性和螺线管左侧P点磁感线的方向。

答案： 解：
1. 条形磁体向上运动，根据同名磁极相互排斥，螺线管下端与条形磁体上端为同名磁极，假设条形磁体上端为N极（或S极），则螺线管下端也为N极（或S极），此处推断螺线管下端为N极。
2. 由螺线管下端为N极，根据安培定则（右手螺旋定则），右手握住螺线管，大拇指指向N极，四指弯曲方向为电流方向，可得螺线管外侧电流方向向上，从而电源左端为正极。
3. 螺线管外部磁感线从N极出发回到S极，左侧P点磁感线方向向右。
螺线管下方磁极：N极；电源左端极性：正极；P点磁感线方向：向右。（在图中标注：螺线管下端标N，电源左端标+，P点画水平向右箭头）

7. 甲、乙为条形磁体,中间是通电螺线管,磁极间磁场分布情况的磁感线如图所示,则可以判断图中A、B、C、D四个磁极依次是(C)
A.N、S、N、N
B.S、N、S、S
C.S、S、N、S
D.N、N、S、N

答案： 解：
1. 由电源正负极判断螺线管电流方向：电流从螺线管右端流入，左端流出。
2. 用右手螺旋定则（安培定则）判断螺线管磁极：右手握住螺线管，四指指向电流方向，大拇指指向螺线管右端为N极，左端为S极，即B为S极，C为N极。
3. 根据磁感线方向判断磁极间作用：
甲与螺线管左端（S极）之间磁感线呈排斥状，故甲的A端为S极（同名磁极相互排斥）；
乙与螺线管右端（N极）之间磁感线呈吸引状，故乙的D端为S极（异名磁极相互吸引）。
4. 综上，A、B、C、D依次为S、S、N、S。
答案：C

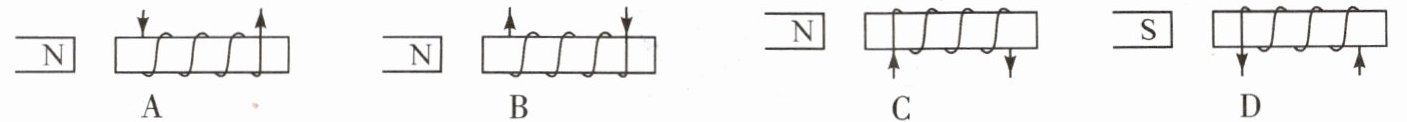

8. 在如图所示的四种情况中,磁体与通电螺线管左端相吸引的是(A)
A
B
C
D

答案： 【解析】：
本题考查了利用安培定则判断通电螺线管的磁极，安培定则为判断通电螺线管磁极的常用方法。本题可根据安培定则判断出通电螺线管的磁极，再根据磁极间的相互作用规律判断各选项中磁体与通电螺线管左端是否相吸引。安培定则内容为：用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的$N$极。
选项A：
根据安培定则，用右手握住螺线管，四指指向电流方向（向上），大拇指指向螺线管的右端，所以螺线管右端为$N$极，左端为$S$极。
根据磁极间的相互作用规律“异名磁极相互吸引”，磁体的$N$极与通电螺线管的$S$极（左端）相互吸引，该选项正确。
选项B：
同样根据安培定则，用右手握住螺线管，四指指向电流方向（向下），大拇指指向螺线管的左端，所以螺线管左端为$N$极。
根据磁极间的相互作用规律“同名磁极相互排斥”，磁体的$N$极与通电螺线管的$N$极（左端）相互排斥，该选项错误。
选项C：
由安培定则可知，用右手握住螺线管，四指指向电流方向（向上），大拇指指向螺线管的左端，所以螺线管左端为$N$极。
根据磁极间的相互作用规律“同名磁极相互排斥”，磁体的$S$极与通电螺线管的$N$极（左端）相互排斥，该选项错误。
选项D：
根据安培定则，用右手握住螺线管，四指指向电流方向（向下），大拇指指向螺线管的右端，所以螺线管右端为$N$极，左端为$S$极。
根据磁极间的相互作用规律“同名磁极相互排斥”，磁体的$S$极与通电螺线管的$S$极（左端）相互排斥，该选项错误。
【答案】：A。
