《2025年零障碍导教导学案九年级物理全一册沪粤版》

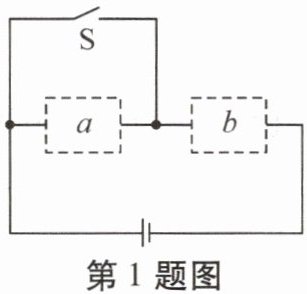

1. 如图所示是一种停车位是否被占用的模拟提醒电路,虚线框内元件一个是灯泡,一个是定值电阻。设计要求无论开关是否闭合,灯都发光,则______(选填“a”或“b”)是灯泡。当车位未被占有时,开关S断开；当车位被占用时,开关S闭合,元件a被______,此时灯泡______(选填“变亮”或“变暗”)。

b；短路；变亮

答案： 【解析】：
本题可根据电路的连接方式以及开关的通断情况来分析各元件的作用和灯泡的亮度变化。
1. 判断$a$、$b$哪个是灯泡：
已知无论开关是否闭合，灯都发光。若$b$是灯泡，当开关$S$闭合时，若$a$是定值电阻，此时$a$被短路，电流不经过$a$，只经过$b$（灯泡），满足无论开关是否闭合灯都发光的条件；若$a$是灯泡，当开关$S$闭合时，$a$被短路，灯就不发光了，不满足要求。所以$b$是灯泡。
2. 分析开关$S$闭合时元件$a$的状态：
当车位被占用时，开关$S$闭合，此时电流不经过元件$a$，元件$a$被短路。
3. 分析开关$S$闭合时灯泡的亮度变化：
当开关$S$断开时，定值电阻$a$与灯泡$b$串联，根据串联电路电阻的特点，总电阻$R_{总}=R_{a}+R_{b}$；当开关$S$闭合时，元件$a$被短路，电路中只有灯泡$b$，此时总电阻$R_{总}' = R_{b}$。因为$R_{a}+R_{b}\gt R_{b}$，即开关$S$闭合后总电阻变小。
根据欧姆定律$I = \frac{U}{R}$（其中$I$是电流，$U$是电压，$R$是电阻），电源电压$U$不变，总电阻变小，所以电路中的电流变大。
又因为灯泡的亮度由实际功率决定，根据$P = I^{2}R$（其中$P$是功率，$I$是电流，$R$是电阻），灯泡电阻$R_{b}$不变，电流$I$变大，所以灯泡的实际功率变大，灯泡变亮。
【答案】：
$b$；短路；变亮

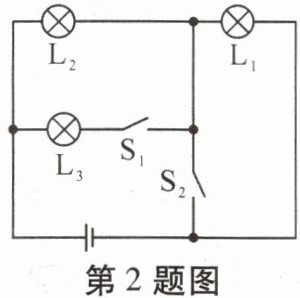

2. 如图所示电路,当$S_1、$$S_2$都闭合时,发光的灯是(B)
$A. L_1$和$L_3 B. L_1$和$L_2 C. L_2$和$L_3 D. $都发光

答案： 【解析】：
本题考查电路的连接方式的识别以及开关对电路控制作用的分析。需要判断当两个开关都闭合时，电流的路径，从而确定哪些灯泡会发光。
当$S_1$、$S_2$都闭合时，$L_3$被短路，电流从电源正极流出，经过$S_1$后分成两条支路，一条支路经过$L_2$，另一条支路经过$L_1$，然后两条支路汇合回到电源负极，所以$L_1$和$L_2$发光。
【答案】：
B

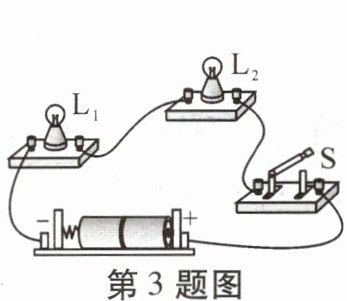

3. 小明把两只不同规格且完好的小灯泡和两节干电池连接成如图所示的电路,当他检查电路连接正确后,闭合开关,发现只有小灯泡$L_2$不亮,原因可能是(D)

A.小灯泡$L_1$断路
B.小灯泡$L_1$短路
C.小灯泡$L_2$断路
D.小灯泡$L_2$短路

答案： 【解析】：
本题可根据电路故障的特点，对每个选项逐一进行分析，判断其是否符合“闭合开关后只有小灯泡$L_2$不亮”这一条件。
选项A：小灯泡$L_1$断路
若小灯泡$L_1$断路，整个电路就会处于开路状态，电路中没有电流通过，那么$L_1$和$L_2$都不会发光，这与题目中只有$L_2$不亮的条件不符，所以该选项错误。
选项B：小灯泡$L_1$短路
当小灯泡$L_1$短路时，$L_1$相当于一根导线，此时$L_2$会直接接在电源两端，$L_2$会发光，这与题目中$L_2$不亮的条件不符，所以该选项错误。
选项C：小灯泡$L_2$断路
若小灯泡$L_2$断路，整个电路就会处于开路状态，电路中没有电流通过，$L_1$和$L_2$都不会发光，这与题目中只有$L_2$不亮的条件不符，所以该选项错误。
选项D：小灯泡$L_2$短路
当小灯泡$L_2$短路时，$L_2$相当于一根导线，没有电流通过$L_2$，所以$L_2$不亮，而$L_1$所在支路是通路，$L_1$会发光，符合题目中只有$L_2$不亮的条件，所以该选项正确。
【答案】：D

4. 如图所示将两只灯泡分别接在甲、乙两个电路中,比较串联、并联电路特点,下面的说法正确的是(D)
A.在甲电路中,若灯$L_2$短路,当闭合开关后,灯$L_1$不能发光
B.在甲电路中,若灯$L_1$断路,当闭合开关后,灯$L_2$可以发光
C.在乙电路中,若灯$L_2$短路,当闭合开关后,灯$L_1$可以发光
D.在乙电路中,若灯$L_1$断路,当闭合开关后,灯$L_2$可以发光

答案： 【解析】：
本题主要考查串联电路和并联电路的基本特性。需要理解串联电路中电流只有一条通路，各用电器相互影响；而并联电路中电流有多条通路，各用电器互不影响。根据这些特性，逐一分析每个选项的正确性。
A选项：在甲电路中，若灯$L_2$短路，闭合开关后，电流将不经过$L_2$而直接流向$L_1$，但由于$L_2$短路，整个电路也会短路，$L_1$不会发光（在实际电路中，这可能会导致电源损坏或保险丝熔断）。但按照题目中的逻辑简化，可以认为$L_1$因电路短路而不能发光，所以A选项描述正确（尽管实际情况下更复杂）。
B选项：在甲电路中，若灯$L_1$断路，闭合开关后，电流无法形成回路，因此灯$L_2$也不会发光。所以B选项描述错误。
C选项：在乙电路中，若灯$L_2$短路，闭合开关后，电流将直接通过短路的$L_2$流回电源，不经过$L_1$，因此灯$L_1$不会发光。所以C选项描述错误。
D选项：在乙电路中，若灯$L_1$断路，由于并联电路中各支路独立，电流仍可以通过$L_2$形成回路，因此灯$L_2$可以发光。所以D选项描述正确。
但题目要求选择正确的说法，通常只选择一个最符合题意的答案。在这里，A选项虽然从某种逻辑上是正确的（即短路导致$L_1$不发光），但更常见的理解是短路会导致整个电路不正常工作，而D选项则更直接地体现了并联电路的特点，即各支路独立工作。然而，根据题目的直接询问和选项的明确性，A选项也是正确的描述之一，但在单选题中需选择最无争议的答案。由于D选项直接且无误地描述了并联电路的特性，且通常作为此类题目的重点考察点，因此最终选择D作为最符合题意的答案（若题目为多选题，则A和D均正确）。但根据本题的单选性质，我们遵循常规选择D作为解答。
【答案】：
D

5. 为了安全,冷暖风机都装有跌倒开关S,如图甲所示。当工作中的风机跌倒时,能切断发热丝的电路。冷暖风机的电路如图乙所示(跌倒开关S未画出),下列说法正确的是(B)
A.跌倒开关S应装在P处
B.正立时,只闭合开关$S_1,$风机吹冷风
C.正立时,只闭合开关$S_2,$风机吹热风
D.跌倒时,只闭合开关$S_1,$风机吹热风

答案： 【解析】：
本题主要考查电路的分析、识别与设计，以及对跌倒开关作用的理解。需要根据电路的连接方式和开关的控制作用，对每个选项进行逐一分析。
选项A，跌倒开关的作用是在风机跌倒时切断发热丝的电路，因此跌倒开关应接在发热丝所在的支路，即Q处，而不是P处。如果接在P处，跌倒时不仅会切断发热丝的电路，还会切断电动机的电路，风机将完全停止工作，这不符合题目要求。所以A选项错误。
选项B，正立时，只闭合开关$S_1$，此时只有电动机所在的电路接通，电动机工作，风机吹冷风。这符合题目中的电路设计。所以B选项正确。
选项C，正立时，只闭合开关$S_2$，由于电动机和发热丝是并联的，且$S_1$是干路开关，控制整个电路，而$S_2$只控制发热丝所在的支路。因此，只闭合$S_2$时，电动机不工作，只有发热丝工作，但这并不符合吹热风的条件，因为吹热风需要电动机和发热丝同时工作。所以C选项错误。
选项D，跌倒时，由于跌倒开关S的作用，发热丝所在的电路会被切断，无论$S_1$和$S_2$处于何种状态，发热丝都不会工作。因此，只闭合$S_1$时，风机不可能吹热风。所以D选项错误。
【答案】：B。

6. 随着人们生活水平的提高,家庭中的用电器越来越多。关于图中用电器的说法错误的是(C)
A.甲图中,三合一的数据线给三台手机同时充电时,三个插头之间是并联的
B.乙图中,任意取下一个灯泡后整串彩灯都会熄灭,每个灯泡之间是串联的
C.丙图中,餐厅里的三盏灯,用一个开关能同时控制它们的通断,三盏灯是串联的
D.丁图中,写作业时照明用的台灯,有一个开关控制它的通断,灯和开关是串联的

答案： 【解析】：
这个题目主要考查对电路连接方式（串联和并联）的理解和应用。
选项A分析：三个插头同时给三台手机充电，相互独立工作，所以是并联，A选项正确。
选项B分析：任意取下一个灯泡后整串彩灯都会熄灭，说明电流必须通过每一个灯泡才能形成回路，所以是串联，B选项正确。
选项C分析：餐厅里的三盏灯，用一个开关能同时控制它们的通断，但这并不意味着三盏灯是串联的。在并联电路中，如果开关在干路上，同样可以控制所有支路的通断。因此，三盏灯可能是并联的，开关在干路上，C选项错误。
选项D分析：台灯的开关控制灯的通断，开关和灯是串联的，这样才能有效控制灯的亮灭，D选项正确。
【答案】：C。
