5. 如图所示是汽车尾气中CO浓度的检测电路示意图。气敏电阻$R_1$的阻值随CO浓度增大而减小$,R_2$是滑动变阻器,开关S闭合,当CO浓度高于某一设定值时,电铃报警。下列说法正确的是 (D)

A.电磁铁的上端是S极
B.当CO浓度升高时,电路中电流变小
C.当CO浓度升高时电磁铁的磁性减弱
D.电铃应接在C和D之间

答案： 【解析】：
本题主要考查了电磁继电器的应用、安培定则、欧姆定律以及电磁铁磁性强弱的影响因素。
A选项：利用安培定则判断电磁铁的磁极，需要知道电流的方向和线圈的绕向，本题中电流从电磁铁的下端流入，上端流出，根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指所指的方向即电磁铁的上端为$N$极，所以A选项错误。
B选项：当$CO$浓度升高时，气敏电阻$R_1$的阻值减小，根据欧姆定律$I = \frac{U}{R}$（其中$I$为电流，$U$为电压，$R$为电阻），在电源电压不变的情况下，电路总电阻减小，所以电路中的电流会变大，B选项错误。
C选项：电磁铁的磁性强弱与电流大小和线圈匝数有关，在匝数不变的情况下，电流越大，磁性越强。当$CO$浓度升高时，电路中电流变大，所以电磁铁的磁性会增强，C选项错误。
D选项：当$CO$浓度高于某一设定值时，气敏电阻$R_1$阻值减小，电路中电流增大，电磁铁磁性增强，吸引衔铁，使工作电路接通，电铃报警。所以电铃应接在$C$和$D$之间，当衔铁被吸下时，$C$、$D$间电路接通，电铃工作，D选项正确。
【答案】：D。

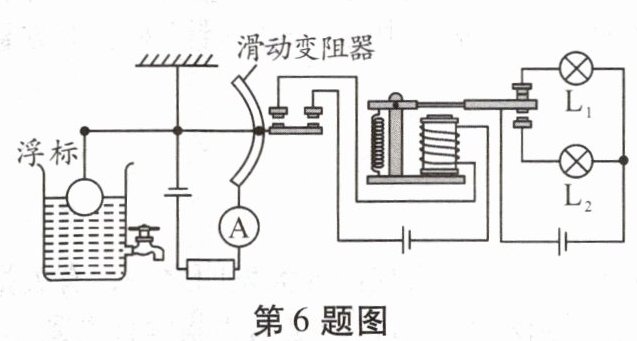

6. 如图所示是汽车油箱内监测油量的装置模型,电流表显示油量,电磁继电器控制指示灯$L_1、$$L_2。$当油量较低时 (C)

A.电流表示数变小$,L_1$灯亮
B.电流表示数变大$,L_1$灯亮
C.电流表示数变小$,L_2$灯亮
D.电流表示数变大$,L_2$灯亮

答案： 解：当油量较低时，浮标下降，滑动变阻器接入电路的电阻变大。根据欧姆定律 $I = \frac{U}{R}$，控制电路中电流变小，电流表示数变小。此时电磁铁磁性减弱，衔铁在弹簧作用下与上方触点接触，$L_2$ 所在电路接通，$L_2$ 灯亮。
C

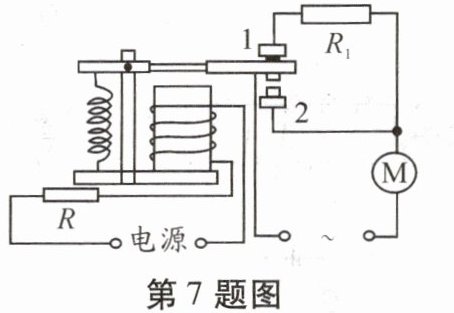

7. 小明去超市,走到电梯前发现电梯运动较慢,当他站在电梯上时电梯运行又快了起来。小明根据所学的知识,画出如图所示的电路(R是一个压敏电阻),小明分析：当人站在电梯上,压敏电阻的阻值减小,则电磁铁的磁性变强(选填“强”或“弱”),衔铁与触点2(选填“1”或“2”)接触,电动机的转速变快(选填“快”或“慢”)。

答案： 【解析】：
本题主要考查了电磁继电器的原理以及欧姆定律的应用，同时考查了电路的动态分析，是一道综合性题目，关键要理解电磁继电器的工作原理和欧姆定律。
当人站在电梯上时，压敏电阻$R$的阻值减小，根据欧姆定律，控制电路中的电流会增大，因此电磁铁的磁性会变强。
由于电磁铁磁性增强，会吸引衔铁，使得衔铁与触点$2$接触，此时电动机与电阻$R_1$不再串联，而是直接与电源连接，电压增大，电动机的转速会变快。
【答案】：
强；2；快。

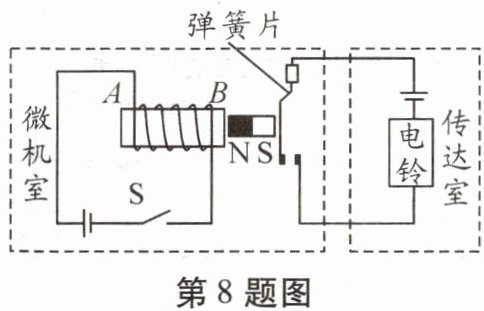

8. 小红设计了一种微机室防盗报警器,如图所示,在微机机房门处安装开关S,电铃安装在传达室。当微机室门被推开时,开关S闭合,电磁铁有磁性,B端与金属弹性片上的磁铁相互吸引,电铃电路接通,从而起到报警作用。

答案： 【解析】：
本题可根据电磁铁的磁性有无与电路通断的关系，以及磁极间的相互作用规律和电路的连接情况来进行分析。
1. 当微机室门被推开时，开关$S$闭合，此时控制电路接通，有电流通过电磁铁，根据电磁铁的工作原理，通电时有电流通过电磁铁，电磁铁就有磁性，所以此时电磁铁有磁性。
2. 由图可知，电磁铁的$A$端为$S$极，根据磁极间的相互作用规律“同名磁极相互排斥，异名磁极相互吸引”，可知$B$端为$N$极，金属弹性片上的磁铁下端为$S$极，所以$B$端与金属弹性片上的磁铁相互吸引。
3. 当$B$端与金属弹性片上的磁铁相互吸引时，会使金属弹性片发生形变，从而接通工作电路，使电铃电路接通，电铃发声，起到报警作用。
【答案】：
有；吸引；接通

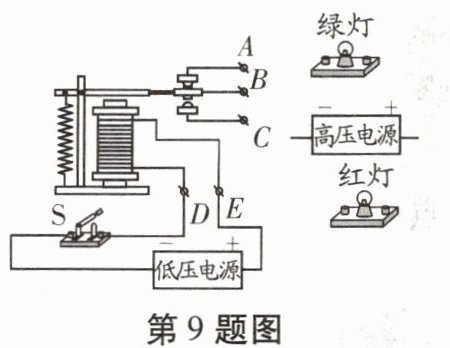

9. 请将图中各器材和元件连成电路,要求开关S断开时,绿灯亮,红灯熄灭；开关S闭合时,红灯亮,绿灯熄灭。

答案： 解：
1. 低压控制电路：开关S、低压电源、电磁继电器线圈串联。
2. 高压工作电路：
绿灯支路：高压电源正极→绿灯→触点B→高压电源负极。
红灯支路：高压电源正极→红灯→触点C→高压电源负极。
3. 连接方式：电磁继电器衔铁静触点接高压电源负极，动触点A在S断开时与B接触，闭合时与C接触。

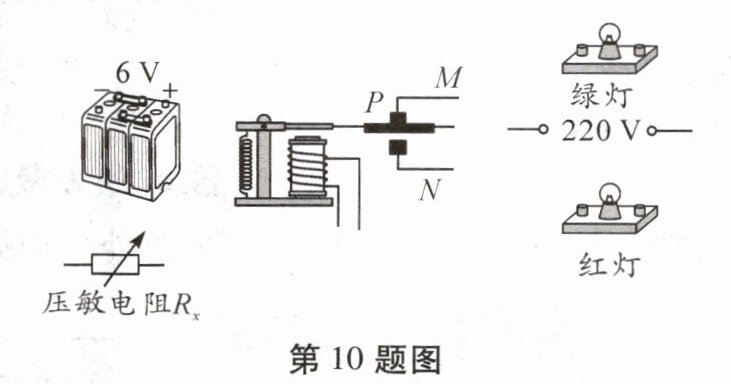

10. 为保证桥梁以及过桥车辆的安全,工作人员在桥的入口处安装了“超载检测报警系统”。检测时,当车辆重量小于限定值时,绿灯亮、红灯灭,表示可以通行；当车辆重量大于或等于限定值时,红灯亮、绿灯灭,表示禁止通行。图中压敏电阻的阻值随着压力增大而减小。请用笔画线代替导线完成电路连接。

答案： 【解析】：
这道题是要求我们根据题意连接电路，并且要求当车辆重量小于限定值时，绿灯亮、红灯灭；当车辆重量大于或等于限定值时，红灯亮、绿灯灭。我们需要利用压敏电阻的特性，即其阻值随压力增大而减小，来实现这一功能。
分析题意和电路图，我们可以知道，当车辆重量增加时，压敏电阻的阻值减小，电磁继电器的衔铁会被吸下，从而改变电路的连接状态。因此，我们需要将绿灯和红灯分别连接到电磁继电器的不同触点上，以实现当车辆重量变化时，绿灯和红灯的亮灭状态也随之变化。
具体连接方法如下：
当车辆重量小于限定值时，压敏电阻阻值较大，电磁继电器不吸合，此时绿灯应亮，红灯应灭。因此，我们可以将绿灯连接到电磁继电器的常开触点上，红灯连接到常闭触点上（或者通过其他方式实现红灯和绿灯的互斥亮灭）。
当车辆重量大于或等于限定值时，压敏电阻阻值减小，电磁继电器吸合，此时红灯应亮，绿灯应灭。因此，电磁继电器的吸合会改变绿灯和红灯的电路连接状态，使得红灯亮起，绿灯熄灭。
根据以上分析，我们可以完成电路连接。
【答案】：
连接方法：
将压敏电阻$R_x$与电磁继电器的线圈串联接入$6V$电源。
将绿灯连接在电磁继电器的常开触点与$220V$电源之间。
将红灯连接在电磁继电器的常闭触点与$220V$电源之间（或者通过其他合理的连接方式实现红灯和绿灯的互斥亮灭）。
图略。
