《2025年零障碍导教导学案九年级物理全一册沪粤版》

1. 下列元件中不属于用电器是(C)
A.电灯
B.电风扇
C.干电池
D.电视机

答案： 【解析】：
本题主要考查电路的基本组成以及各部分的功能。在电路中，用电器是消耗电能的设备，它将电能转化为其他形式的能。我们需要从选项中找出不属于用电器的元件。
A选项电灯，是将电能转化为光能和热能的设备，属于用电器；
B选项电风扇，是将电能转化为机械能的设备，也属于用电器；
D选项电视机，同样是将电能转化为光能和声能的设备，属于用电器；
而C选项干电池，是提供电能的设备，它将化学能转化为电能，在电路中作为电源使用，不属于用电器。
【答案】：
C

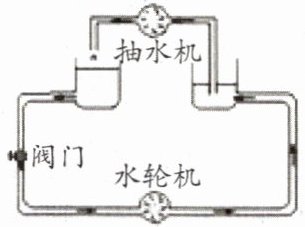

2. 电路和水路有许多相似之处。下列与如图中抽水机作用相似的电路元件是(B)

A.用电器
B.电源
C.开关
D.导线

答案： 【解析】：
本题是一个电路和水路的类比题，需要将水路系统中的各个组成部分与电路系统中的各个组成部分进行类比。抽水机的作用是将水从低处抽到高处，提供水流动的动力。在电路中，提供电流流动的动力元件是电源。用电器是消耗电能的设备，相当于水路中的水轮机；开关是控制电路通断的元件，相当于水路中的阀门；导线是传输电流的，相当于水路中的水管。
接下来，将水路中的各部分与电路中的各部分进行对应：
水路中的水轮机，利用水的动能来工作，对应电路中的用电器，利用电能来工作。
水路中的阀门，控制水的流动，对应电路中的开关，控制电流的通断。
水路中的水管，输送水，对应电路中的导线，输送电流。
水路中的抽水机，提供水循环的动力，对应电路中的电源，提供电循环的动力。
因此，与抽水机作用相似的电路元件是电源。
【答案】：B

3. 下列关于电路的说法中错误的是(C)
A.一个完整的电路由电源、用电器、导线和开关组成
B.电源的作用是给用电器供电,提供持续的电流
C.只要能使用电器工作的电路就是一个完整的电路
D.开关的作用是控制电路的通和断

答案： 【解析】：
本题主要考察电路的组成以及各部分的作用。需要理解一个完整的电路应该包括哪些部分，以及各部分的功能是什么。
A选项表示一个完整的电路由电源、用电器、导线和开关组成，这是电路的基本组成，所以A选项是正确的。
B选项表示电源的作用是给用电器供电，提供持续的电流，这也是电源的基本功能，所以B选项是正确的。
C选项表示只要能使用电器工作的电路就是一个完整的电路，这个说法是不准确的。因为即使电器能工作，如果电路中没有开关，那么我们就无法控制电路的通断，这样的电路不能被认为是完整的。所以C选项是错误的。
D选项表示开关的作用是控制电路的通和断，这是开关的基本功能，所以D选项是正确的。
【答案】：
C

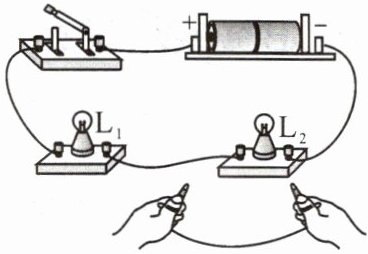

4. 如图所示,把两个小灯泡串联起来,闭合开关,两个小灯泡都发光。若把一根导线接在小灯泡$L_2$的两端,则下列说法中正确的是(B)

$A. L_2$烧毁,断路
$B. L_2$短路,熄灭
$C. L_1$短路,变亮
$D. L_1$断路,熄灭

答案： 【解析】：
本题可根据串联电路的特点以及短路的概念来分析把一根导线接在小灯泡$L_2$两端时电路的变化情况。
串联电路特点：在串联电路中，电流只有一条路径，各用电器相互影响。
短路概念：短路是指电流不经过用电器，直接从电源正极回到负极的电路状态。当用导线直接连接用电器两端时，该用电器被短路，电流不经过该用电器。
当把一根导线接在小灯泡$L_2$的两端时，$L_2$被导线直接连接，电流不经过$L_2$，此时$L_2$被短路，由于没有电流通过$L_2$，所以$L_2$熄灭。而电路中仍有电流通过$L_1$，$L_1$所在支路仍为通路，$L_1$会变亮。
接下来对各选项进行分析：
选项A：$L_2$被导线短路，而不是烧毁断路，所以A选项错误。
选项B：$L_2$被导线短路，电流不经过$L_2$，$L_2$熄灭，B选项正确。
选项C：$L_1$所在支路仍为通路，不会被短路，C选项错误。
选项D：$L_1$所在支路仍为通路，不会断路，D选项错误。
【答案】：B

5. 绝不允许用导线把电源的两极直接连接起来,是因为(D)
A.有触电的危险
B.电路中没有电流
C.电流太小会损坏电源
D.电流太大会损坏电源

答案： 【解析】：
本题考查电路的基本知识和短路的概念。当用导线把电源的两极直接连接起来时，会形成短路。在短路状态下，由于导线的电阻几乎为零，根据欧姆定律$I = \frac{V}{R}$（其中$I$是电流，$V$是电压，$R$是电阻），当电阻$R$趋近于零时，电流$I$会趋近于无穷大。因此，短路时会产生非常大的电流，这个电流远远超过电源和导线所能承受的范围，从而可能损坏电源和导线，甚至引发火灾。
A选项提到有触电的危险，但触电通常指的是人体直接接触到带电体并导致电流通过身体，与本题中电源两极直接连接的情况不完全一致，且不是主要原因。
B选项说电路中没有电流，这是错误的，因为短路时电流会非常大。
C选项说电流太小会损坏电源，这与实际情况相反，短路时电流是过大的。
D选项指出电流太大会损坏电源，这是正确的。短路时产生的大电流会超过电源的承受能力，从而损坏电源。
【答案】：D

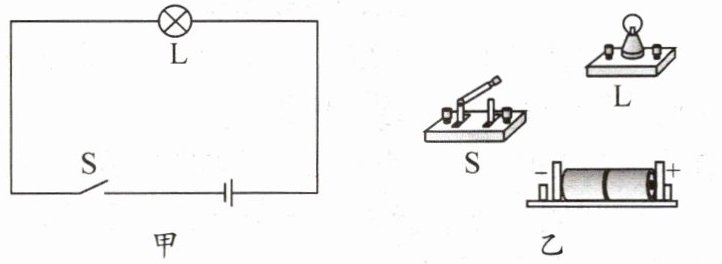

6. 根据如图甲所示的电路图,用笔画线表示导线,将图乙中的元件连接起来。
甲
乙

答案： 解：
1. 将电源正极与开关S的一个接线柱相连；
2. 将开关S的另一个接线柱与灯泡L的一个接线柱相连；
3. 将灯泡L的另一个接线柱与电源负极相连。
（说明：实际连接时导线需连接元件接线柱，不可交叉，此处以文字描述电路连接路径，符合串联电路连接逻辑。）

7. 小天设计了几个手电筒的电路图,其中正确的是(B)

答案： 【解析】：
本题主要考查电路的基本组成以及短路和开路的判断。
一个完整的电路包括电源、用电器、开关和导线。
A选项，图中缺少电源，无法为电路提供电能，所以A选项错误。
B选项，图中包含了电源、用电器（灯泡）、开关和导线，且开关处于闭合状态，电路形成通路，灯泡可以发光，所以B选项正确。
C选项，图中缺少电源，且开关处于断开状态，即使有电源也无法形成通路，所以C选项错误。
D选项，图中开关处于断开状态，且缺少用电器，若闭合开关将形成电源短路，这是不允许的，所以D选项错误。
【答案】：B。
