《2025年零障碍导教导学案九年级物理全一册沪粤版》

7. 如图所示电路,开关$S_1、$$S_2、$$S_3$都已断开。

(1)只闭合开关$S_1、$$S_3$时,电流表$A_1$测______$L_1$的电流。
(2)只闭合开关$S_2$时,灯$L_1、$$L_2$组成______串联电路,表$A_1$的示数______等于(选填“大于”“小于”或“等于”)表$A_2$的示数。

答案： 【解析】：
本题主要考查串联、并联电路的特点以及电流表的使用规则。
(1)只闭合开关$S_1$、$S_3$时，电流从电源正极流出，经过开关$S_1$后分成两条支路，一条支路经过$L_2$，另一条支路经过$A_1$和$L_1$，然后两条支路汇合经过开关$S_3$回到电源负极。因此，此时$L_1$与$L_2$并联，电流表$A_1$测的是$L_1$支路的电流。
综上，本题答案是：$L_1$。
(2)只闭合开关$S_2$时，电流从电源正极流出，依次经过开关$S_2$、$L_2$、$L_1$，最后回到电源负极。因此，此时$L_1$与$L_2$串联。在串联电路中，各处的电流都相等，所以电流表$A_1$的示数等于电流表$A_2$的示数。
综上，本题答案是：串；等于。
【答案】：
(1)$L_1$；
(2)串；等于

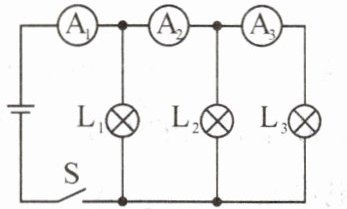

8. 如图所示,闭合开关S后三个电流表$A_1、$$A_2、$$A_3$的示数分别是1.5 A、0.8 A、0.5 A,则通过灯$L_1$和$L_2$的电流分别为0.7A和0.3A。

答案： 解：由图可知，三灯并联，电流表A₃测L₃电流，A₂测L₂和L₃总电流，A₁测干路电流。
因为并联电路中干路电流等于各支路电流之和，所以：
通过L₃的电流I₃=Iₐ₃=0.5A，
通过L₂的电流I₂=Iₐ₂ - I₃=0.8A - 0.5A=0.3A，
通过L₁的电流I₁=Iₐ₁ - Iₐ₂=1.5A - 0.8A=0.7A。
0.7；0.3

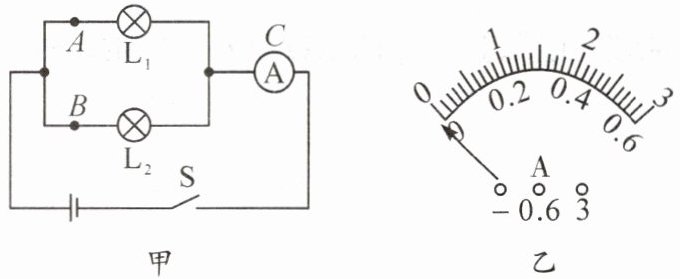

9. 在“探究并联电路的电流规律”实验中,某小组的同学在老师的指导下,设计了如图甲所示的电路图。

(1)电流表在使用时必须______(选填“串联”或“并联”)在被测电路中。串联
(2)小丽把电流表接入A点,当闭合开关时,发现电流表指针如图乙所示,出现这种故障的原因是______。电流表正负接线柱接反了

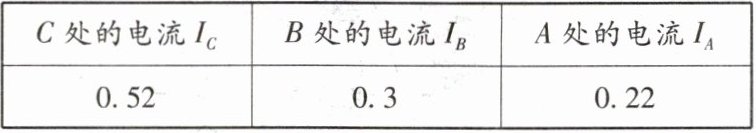

(3)连接正确后,测出三点的电流并记录了下表所示数据。
| C处的电流I_C | B处的电流I_B | A处的电流I_A |
| 0.52 | 0.3 | 0.22 |

(4)上面设计的表格中存在的不足之处是______。缺少电流的单位
(5)通过对上面的数据分析,他们得出结论：I_C= ______。I_B + I_A
(6)请你对该小组的实验过程进行简单评估(说出实验过程中需要改进的方法)：______。应该更换不同规格的灯泡或改变电源电压，进行多次实验，测出多组实验数据

答案： 【解析】：
（1）根据电流表的使用规则，电流表在使用时必须串联在被测电路中。
（2）闭合开关时，发现电流表指针反向偏转，说明电流表的正负接线柱接反了。
（3）已经给出了三点的电流数据。
（4）在记录数据的表格中，缺少电流的单位，因为电流的单位是安培（A）。
（5）通过对上面数据的分析，可以得出结论：在并联电路中，干路电流等于各支路电流之和。即$I_C = I_B + I_A$，代入数据得$I_C = 0.3A + 0.22A = 0.52A$，与表格中$C$处的电流相符。
（6）在评估实验过程时，可以发现该小组只进行了一次实验，只测出了一组实验数据。为了得出更普遍的结论，应该更换不同规格的灯泡或改变电源电压，进行多次实验，测出多组实验数据。
【答案】：
（1）串联。
（2）电流表正负接线柱接反了。
（3）略。
（4）缺少电流的单位。
（5）$ I_B + I_A$。
（6）应该更换不同规格的灯泡或改变电源电压，进行多次实验，测出多组实验数据。

10. 在“探究串联电路电流规律”的实验中：
| 次数 | I_A/A | I_B/A | I_C/A |
| 1 | 0.3 | 0.3 | 1.5 |
| 2 | 0.28 | 0.28 | 0.28 |
| 3 | 0.22 | 0.22 | 0.22 |
(1)连接电路时开关要断开。
(2)实验中,选择两个小灯泡的规格应该不相同。
(3)在闭合开关前,看到电流表的指针如图乙所示,说明电流表没有调零。
(4)确定电路连接正确以后,闭合开关,两个小灯泡中的电流方向是B。
(5)表中是某同学实验的一组数据,具有明显错误的数据是1.5,应改成0.3。造成错误的原因是读数时看错量程了,把错误数据改正后,得出串联电路电流规律是：串联电路中各处的电流都相等。
(6)通过多组实验得到实验结论是为了B。

答案： 【解析】：
（1）为了保护电路，连接电路时开关要断开。
（2）为避免实验的偶然性，得出具有普遍性的结论，应选择两个不同规格的小灯泡进行实验。
（3）在闭合开关前，看到电流表的指针反向偏转，说明电流表调零时没有与指针校准，即电流表没有调零。
（4）在电源外部，电流方向是从电源正极流向负极，所以在闭合开关后，两个小灯泡中的电流方向是从A点经$L_1$到B点再经$L_2$到C点，答案选B。
（5）串联电路中各处的电流都相等，由表中数据可知，第1次实验中$I_C = 1.5A$明显错误，原因是读数时看错量程了，按大量程读数了，而实际应该按小量程读数，$0 - 3A$量程的读数是$0 - 0.6A$量程读数的5倍，所以正确数据应为$1.5A÷5 = 0.3A$。把错误数据改正后，得出串联电路电流规律是：串联电路中各处的电流都相等。
（6）通过多组实验得到实验结论是为了避免偶然性，得出普遍规律，答案选B。
【答案】：
（1）断开
（2）不相同
（3）没有调零
（4）B
（5）$1.5$；$0.3$；读数时看错量程了；串联电路中各处的电流都相等
（6）B
