《2025年零障碍导教导学案九年级物理全一册沪粤版》

1. 如图所示,灯泡$L_1、$$L_2$串联的电路是(A)

答案： 【解析】：
本题主要考查串联电路和并联电路的基本概念，需要识别出各电路中灯泡的连接方式。
串联电路是指各用电器依次连接起来的电路，电路中只有一条电流的路径，电路某处断开，整个电路就会断开。
并联电路是指各用电器并列连接起来的电路，并联电路中各用电器可以独立工作，互不影响，电路中有多条电流路径。
对各选项逐一进行分析：
选项A：电流从电源正极流出，依次经过灯泡$L_1$和$L_2$，然后回到电源负极，只有一条电流路径，灯泡$L_1$、$L_2$是串联的，该选项正确。
选项B：开关断开时，电流从电源正极流出，依次经过灯泡$L_1$和$L_2$，然后回到电源负极，只有一条电流路径，灯泡$L_1$、$L_2$是串联的；但开关闭合时，灯泡$L_2$被短路，只有灯泡$L_1$接入电路，不符合串联电路的定义，该选项错误。
选项C：电流从电源正极流出，在节点处分为两条支路，一条支路经过灯泡$L_1$，另一条支路经过灯泡$L_2$，然后两条支路的电流汇合后回到电源负极，有两条电流路径，灯泡$L_1$、$L_2$是并联的，该选项错误。
选项D：电流从电源正极流出，在节点处分为两条支路，一条支路经过灯泡$L_1$，另一条支路经过灯泡$L_2$，然后两条支路的电流汇合后回到电源负极，有两条电流路径，灯泡$L_1$、$L_2$是并联的，该选项错误。
【答案】：A。

2. 在如图所示的各电路中,能反映出$L_1、$$L_2$并联,开关S断开后$L_1$仍能发光的是(C)
A
B
C D

答案： 【解析】：此题主要考查了电路的连接方式以及开关在电路中的作用。
需要逐一分析每个选项中的电路连接情况，以及开关断开后对电路的影响。
A选项：图中$L_1$和$L_2$是串联的，开关S断开后，整个电路断路，$L_1$不能发光，所以A选项错误。
B选项：图中$L_1$和$L_2$是并联的，但开关S在干路上，开关S断开后，整个电路断路，$L_1$不能发光，所以B选项错误。
C选项：图中$L_1$和$L_2$是并联的，开关S与$L_2$串联，控制$L_2$，开关S断开后，$L_2$不发光，但$L_1$所在支路不受影响，$L_1$仍能发光，所以C选项正确。
D选项：图中$L_1$和$L_2$是串联的（电流从电源正极出发，依次经过$L_1$、开关S、$L_2$回到电源负极，只有一条路径），开关S断开后，整个电路断路，$L_1$不能发光，所以D选项错误。
【答案】：C。

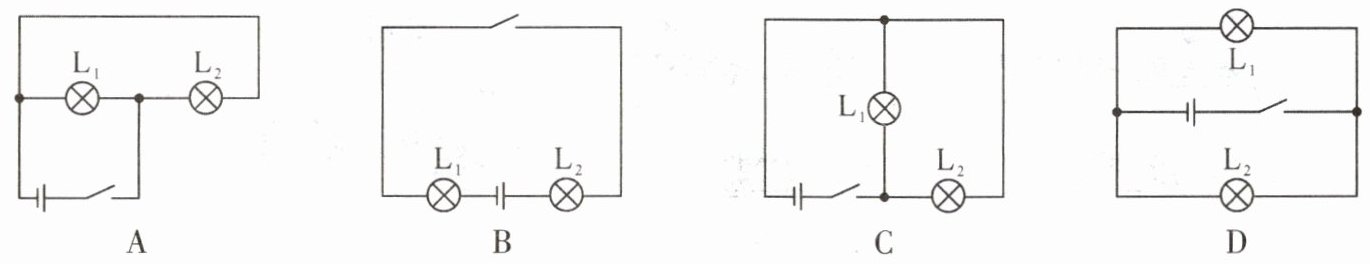

3. 如图所示电路中,开关能同时控制两盏灯,若一盏灯的灯丝断了,不影响另一盏灯的工作的电路是(D)

答案： 【解析】：
本题考查了电路的连接方式这一知识点，需要用到电路分析的方法，判断开关控制作用以及各用电器之间是否相互影响。
选项A：该电路中两灯泡串联，开关控制整个电路，若一盏灯的灯丝断了，另一盏灯也不能工作。因为串联电路中电流只有一条路径，一处断开，整个电路就断路，不符合“一盏灯的灯丝断了，不影响另一盏灯的工作”这一条件。
选项B：该电路中开关与$L_1$并联，闭合开关后，$L_1$被短路，只有$L_2$发光，不符合“开关能同时控制两盏灯”这一条件。
选项C：该电路中开关与$L_2$串联，开关只能控制$L_2$，不能同时控制两盏灯，不符合题意。
选项D：该电路中两灯泡并联，开关在干路上，能同时控制两盏灯，且并联电路中各支路用电器互不影响，若一盏灯的灯丝断了，不影响另一盏灯的工作，符合题意。
【答案】：D

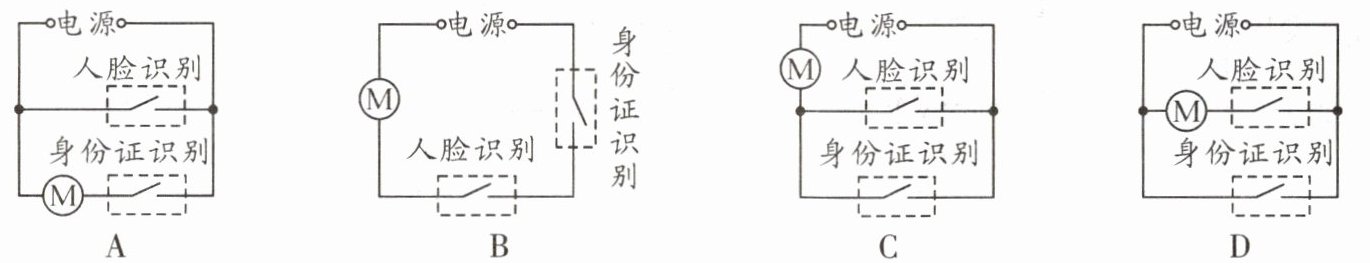

4. 铁路系统实行电子检票,乘客进站需识别身份证和人脸,当“人”“证”一致(两个开关均闭合)时,识别电路被接通,闸门M自动打开。以下电路可实现上述要求的是(B)

A
B
C D

答案： 解：当“人”“证”一致（两个开关均闭合）时，闸门M自动打开，说明两个开关需同时闭合电路才接通，即两开关串联后控制闸门M。
分析各选项：
A选项中，人脸识别开关与身份证识别开关并联后与M串联，任一开关闭合M即工作，不符合要求；
B选项中，人脸识别开关与身份证识别开关串联，再与M串联，只有两开关均闭合时，电路接通，M工作，符合要求；
C选项中，两开关并联，分别与M串联后再并联，任一开关闭合M即工作，不符合要求；
D选项中，两开关并联后与M并联，开关闭合会短路电源，不符合要求。
结论：B

5. 某班举办知识竞赛,需要制作一台选答器模型,要求如下：一个问题有两个可供选择的答案,选择哪一个答案就闭合哪一个开关,使对应的灯发光,下列电路中符合设计要求的是(B)
A
B
C D

答案： 解：根据题目要求，选择答案闭合对应开关时，该开关控制的灯应发光，且两灯互不影响。
分析选项A：两灯与两开关串联，闭合任一开关，电路不完整，两灯均不发光，不符合要求。
分析选项B：两灯分别与各自开关串联后再并联，闭合一个开关，对应的灯所在支路接通，该灯发光；闭合另一个开关，另一灯发光，两灯互不影响，符合要求。
分析选项C：两灯并联，干路有一个总开关，闭合总开关后两灯均发光，无法通过单独开关控制对应灯，不符合要求。
分析选项D：电源与两个开关串联，两灯并联接在两开关之间，未闭合两个开关时电路不通，两灯均不发光，不符合要求。
结论：符合设计要求的是B。
答案：B
