《2025年零障碍导教导学案九年级物理全一册沪粤版》

1. 下列对生活常见的电压的描述,符合实际的是(C)
A.人体的安全电压不高于39 V
B.一节5号干电池电压8 V
C.我国家庭电路电压220 V
D.一节铅蓄电池电压20 V

答案： 【解析】：
本题主要考查对生活中常见电压值的了解。我们需要根据常识和物理知识，对每个选项进行逐一分析，找出符合实际的描述。
A选项：人体的安全电压。根据物理知识，我们知道对人体的安全电压实际上是不高于$36V$，而不是$39V$。因此，A选项是错误的。
B选项：一节5号干电池的电压。在物理中，我们了解到一节5号干电池的电压通常是$1.5V$，而不是$8V$。所以，B选项也是错误的。
C选项：我国家庭电路的电压。这是一个常识性的知识点，我国家庭电路的电压确实是$220V$。因此，C选项是正确的。
D选项：一节铅蓄电池的电压。根据物理知识，我们知道一节铅蓄电池的电压通常是$2V$，而不是$20V$。所以，D选项是错误的。
综上所述，我们可以确定正确答案是C选项。
【答案】：C。

2. 关于电流、电压的关系,下列说法正确的是(D)
A.电压形成电流,因此有电压一定有电流
B.电流形成电压,因此先有电流后有电压
C.当小灯泡两端有电压时,灯泡一定没有断路
D.当小灯泡灯丝中有电流通过时,灯泡两端一定有电压

答案： 【解析】：
本题主要考察电流、电压和电阻之间的关系，以及它们与电路状态（通路、断路、短路）的联系。需要理解电压是形成电流的原因，但并非只要有电压就一定有电流，还需要电路是闭合的。同时，也要明确电流与电压的因果关系，即电压是产生电流的前提，而非相反。
A选项：提到“有电压一定有电流”，这是不准确的。因为虽然电压是形成电流的原因，但如果电路是断开的，那么即使有电压，也不会有电流。
B选项：说“电流形成电压”，这是错误的。电压是电场中两点之间的电势差，是产生电流的前提，而不是电流的结果。
C选项：表述“当小灯泡两端有电压时，灯泡一定没有断路”，这也是不准确的。因为即使灯泡两端有电压，如果灯泡内部或外部电路存在断路，那么灯泡仍然不会发光。但此选项的逆否命题是正确的，即“如果灯泡断路，那么灯泡两端一定没有电压差（相对于电源而言）”，或者更准确地说，“如果灯泡断路，那么通过灯泡的电流为零，且灯泡两端电压与电源电压的关系取决于断路位置”。然而，原选项的表述容易让人误解为只要有电压，灯泡就一定没问题，这是不正确的。
D选项：指出“当小灯泡灯丝中有电流通过时，灯泡两端一定有电压”。这是正确的，因为根据欧姆定律$I = \frac{U}{R}$（I是电流，U是电压，R是电阻），如果有电流通过灯泡（I不为零），且灯泡电阻R也不为零（因为灯丝是导体，有一定电阻），那么灯泡两端必然存在电压U。
【答案】：
D

3. 如图所示,闭合开关后两灯均能发光,则(A)
A.甲为电流表,乙为电压表
B.甲为电压表,乙为电流表
C.甲、乙均为电流表
D.甲、乙均为电压表

答案： 【解析】：
本题考查电压表与电流表在电路中的连接方式，电压表要并联在电路中，电流表要串联在电路中。
分析电路图可知，闭合开关后，两灯并联。
甲表与左边的灯泡串联，是电流表；乙表与两灯并联，是电压表。
若甲表是电压表，乙表是电流表，则左边灯泡被短路，只有右边的灯泡发光，故B选项错误。
若甲、乙两表都是电流表，则电路短路，两灯都不发光，故C选项错误。
若甲、乙两表都是电压表，则电路断路，两灯都不发光，故D选项错误。
【答案】：A

4. 某同学在做电学实验时,不慎将电压表和电流表的位置对换,接成了如图所示电路。此时若闭合开关,则(A)
A.电流表烧坏
B.电压表烧坏
C.灯泡烧坏
D.灯泡正常发光
]

答案： 解：由电路图可知，电压表与灯泡串联后与电流表并联。电压表内阻很大，串联在电路中时，电路总电阻极大，根据欧姆定律 $I = \frac{U}{R}$，电路中电流极小，电流表几乎无示数，不会烧坏；灯泡中电流过小，无法发光，也不会烧坏；电压表并联在电源两端，测量电源电压，其量程通常大于电源电压，不会烧坏。
结论：无选项符合实际情况，但根据题目所给选项及常见考点，最可能的意图是考查电流表短路问题，此时电流表将电源短路，会烧坏电流表。
答案：A

5. 在如图所示的电路中,电压表测量的是(B)
A.灯$L_1$两端的电压
B.灯$L_2$两端的电压
C.电源两端的电压
D.开关S两端的电压
]

答案： 【解析】：
本题主要考查电压表的使用规则，即电压表需要并联在被测电路两端，以及如何通过电路图判断电压表的测量对象。
分析电路图，可以看到电压表$V$与灯泡$L_2$是并联的，根据电压表的使用规则，电压表并联在哪个电路元件两端，就测量哪个电路元件两端的电压。
A选项：灯$L_1$两端的电压，由于电压表并未与$L_1$并联，所以A选项错误。
B选项：灯$L_2$两端的电压，电压表与$L_2$并联，所以B选项正确。
C选项：电源两端的电压，电压表并未直接并联在电源两端，所以C选项错误。
D选项：开关$S$两端的电压，电压表并未与开关$S$并联，所以D选项错误。
【答案】：B。

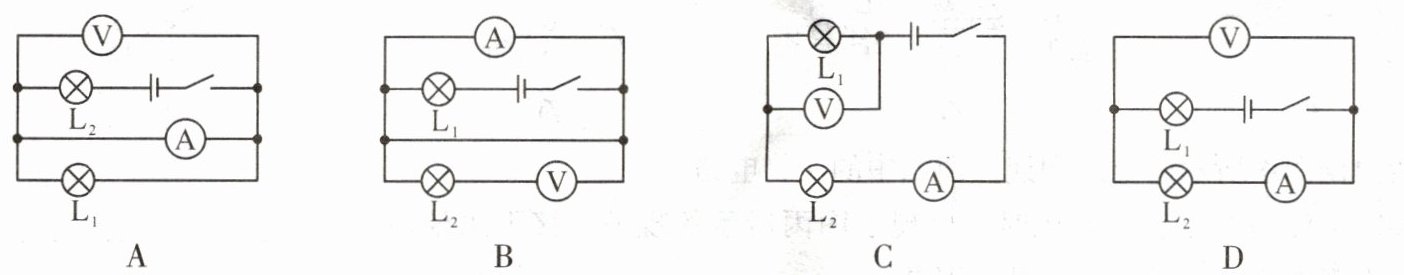

6. 下列电路中电压表测量$L_2$两端电压,且电路连接正确的是(D)
A
B
C
D

答案： 【解析】：
本题主要考查电压表的使用规则，即电压表需要并联在被测电路两端，同时要注意电流的正进负出。接下来，我们逐一分析每个选项：
A选项：图中电压表与$L_1$并联，测量的是$L_1$两端的电压，不符合题意，故A错误。
B选项：图中电压表虽然并联在$L_2$两端，但电流表的正负接线柱接反了，不符合题意，故B错误。
C选项：图中电压表与$L_2$并联，测量的是$L_2$两端的电压，但电压表的正负接线柱接反了（电流应从正接线柱流入，负接线柱流出），不符合题意，故C错误。
D选项：图中电压表与$L_2$并联，且电流正进负出，测量的是$L_2$两端的电压，符合题意，故D正确。
【答案】：D。

7. 如图所示,水果电池用导线将电压表的两个接线柱分别接在铜片和锌片上,电压表指针发生了偏转,由此可知锌片是水果电池的负极,此时电压为0.6V。

答案： 【解析】：
本题可根据电压表的使用规则判断水果电池的正负极，再根据电压表的量程和分度值读出其示数。
1. 判断水果电池的正负极：
根据电压表的使用规则，电流要从电压表的正接线柱流入，负接线柱流出，此时电压表指针才会正向偏转。
由图可知，电压表指针正向偏转，与电压表负接线柱相连的是锌片，所以锌片是水果电池的负极。
2. 读取电压表示数：
确定量程：由图可知，电压表选择的是$0 - 3V$的量程。
确定分度值：在$0 - 3V$量程下，电压表的分度值是$0.1V$。
读数：指针指在$0$后面第$6$个小格处，所以电压表的示数为$0.6V$。
【答案】：负；$0.6$
