《2025年零障碍导教导学案九年级物理全一册沪粤版》

8. 汽车在转弯前,司机会拨动方向盘旁边的转向横杆,汽车同侧的前后两个转向灯就会同时闪亮,但其中一个灯损坏时,另一个仍能正常工作,仍能正常工作的转向灯所在的电路状态为通路(选填“断路”“短路”或“通路”)；转向横杆相当于电路中的开关(选填“电源”“开关”或“用电器”)。

答案： 【解析】：
这道题目考查的是对电路基本组成的理解，包括电路的状态（通路、断路、短路）以及电路中各元件的作用（电源、开关、用电器）。
首先，分析题目中提到的“其中一个灯损坏时，另一个仍能正常工作”，这说明两个转向灯是并联的，因为并联电路中各支路独立工作，互不影响。而能够正常工作的转向灯所在的电路状态应该是通路，因为只有通路状态下电流才能流过灯泡，使其发光。
其次，分析“转向横杆”的作用。根据题目描述，“司机会拨动方向盘旁边的转向横杆，汽车同侧的前后两个转向灯就会同时闪亮”，这说明转向横杆起到了控制电路通断的作用，因此它相当于电路中的开关。
【答案】：
通路；开关。

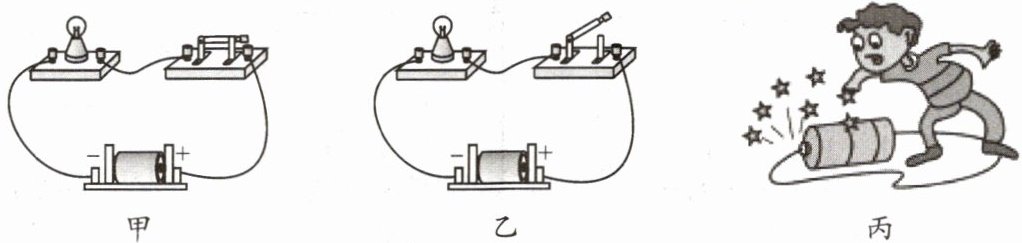

9. 如图甲的电路状态叫做通路,如图丙的电路状态是一定要避免的。
甲
乙
丙

答案： 【解析】：
本题主要考查电路的基本状态，包括通路、开路和短路，以及这些状态对电路安全的影响。首先，需要识别甲、乙、丙三个电路图分别表示哪种电路状态。然后，根据电路状态的特点，判断哪种状态是电路中应避免的。
甲图：电流从电源正极出发，经过灯泡、开关等元件回到负极，形成完整的回路，因此是通路。
乙图：开关处于断开状态，电流无法从电源正极出发经过用电器回到负极，因此是开路。
丙图：导线直接连接电源的两极，电流不经过任何用电器，形成短路。短路时电流很大，可能会烧毁电源或引起火灾，因此是电路中应避免的状态。
【答案】：通路；丙。

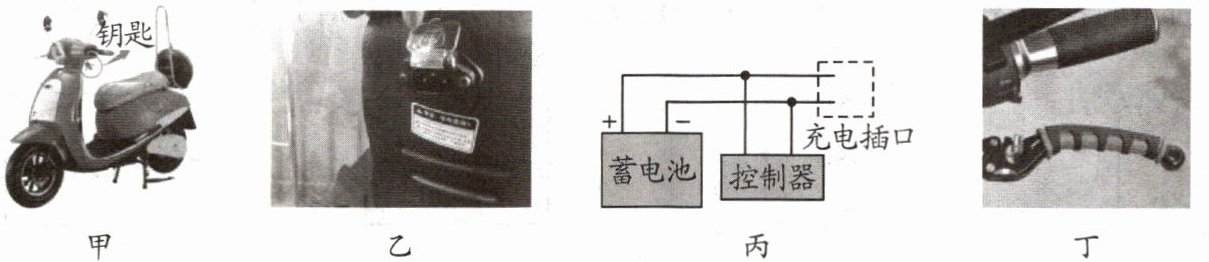

10. 如图甲所示为人们所喜爱的电动自行车,它轻便、节能、环保。只要将图中车钥匙插入锁孔并顺时针旋转一下,车子就通电了,但不会行驶。
甲
乙
丙
丁

(1)车钥匙实质相当于一个开关,跨上自行车将右手把向后旋转,车子就能前进。电动车行驶时,电瓶相当于电源,给电动车充电时,电瓶相当于用电器。(后两空均选填“电源”或“用电器”)
(2)图乙是电动车的充电插口,内有金属插脚,在使用过程中绝不能拿硬币、手等去触碰；图丙是电动车的局部电路图,其中控制器是指电动车利用蓄电池工作的所有用电器。如果硬币碰到充电插口的两个金属插脚,可能会使蓄电池(选填“蓄电池”“控制器”或“充电插口”)因为短路而损坏。

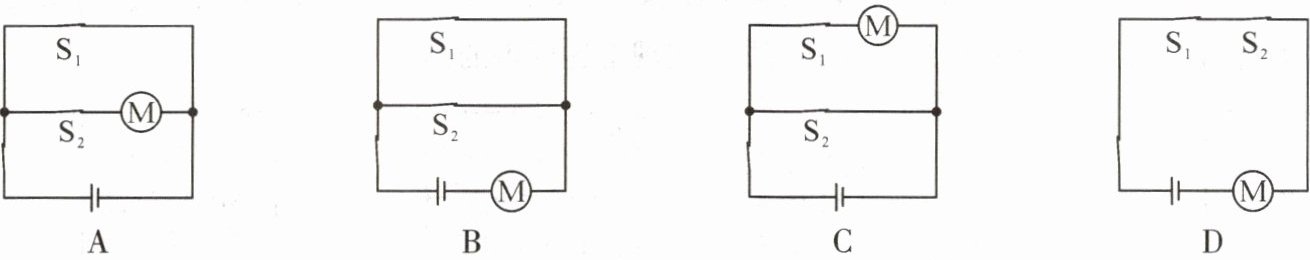

(3)电动自行车两刹车手柄(如图丁)中各有一只开关$S_1$和$S_2；$在行驶中用任一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作,以下电路符合要求的是D。
A B C D

答案： 【解析】：
(1)电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了，所以这车钥匙其实就是一个开关。电动自行车行驶时，电动自行车消耗电能，电瓶提供电能，相当于电源；给电动车的电瓶充电时，电瓶消耗电能，所以电瓶相当于用电器。
(2)因为硬币是导体，将硬币碰到充电插口的两个金属插脚时，使蓄电池的正负极相连，因此会造成蓄电池短路而损坏。
(3)由题意可知，电动车行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关应串联接在电路中，根据选项可知D符合题意，ABC不符合题意。
【答案】：
(1)开关；电源；用电器
(2)蓄电池；短路
(3)D
