《2025年零障碍导教导学案九年级物理全一册沪粤版》

7. 小明用如图所示的器材探究影响电阻大小的因素。a、b为长度一样的镍铬合金丝,b比a的横截面积大。关于此实验,下列说法正确的是(C)
A.小灯泡越亮,表示接入的合金丝电阻越大
B.此装置只能探究导体电阻大小和横截面积的关系
C.此装置能分别探究导体电阻大小和横截面积、长度的关系
D.为了准确比较电阻,可在电路中串联一个电压表

答案： 【解析】：
本题主要考查影响电阻大小的因素以及如何通过实验来探究这些因素。
A选项：小灯泡越亮，电路中的电流越大，而电源电压一定，根据欧姆定律，电流越大，电阻越小，所以接入的合金丝电阻应越小，而不是越大，所以A选项错误。
B选项：虽然题目中给出了两根长度一样但横截面积不同的镍铬合金丝，可以通过比较它们接入电路时灯泡的亮度来探究电阻与横截面积的关系，但题目并未明确说明只有这两根合金丝，且我们可以通过改变接入电路中合金丝的长度（比如只使用其中一根合金丝，但改变其接入电路的长度）来探究电阻与长度的关系，所以B选项错误。
C选项：利用上述方法，我们确实可以分别探究导体电阻大小和横截面积、长度的关系，所以C选项正确。
D选项：电压表应并联在被测电路两端，用于测量电压，而不是串联在电路中。为了准确比较电阻，我们可以在电路中串联一个电流表，通过比较电流的大小来推断电阻的大小，所以D选项错误。
【答案】：C。

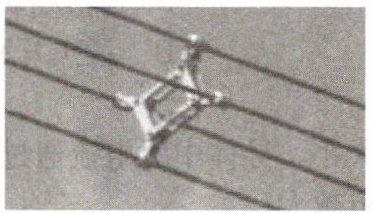

8. 如图所示是四根高压输电线上的一个装置,利用这个装置将四根导线并联起来,相当于增大了导线的横截面积,从而减小了导线的电阻,以达到减少输电线上电能损失的目的。

答案： 【解析】：
本题考查的知识点是电阻的并联以及电阻对电能损失的影响。
首先，需要理解导线并联起来后，其横截面积会增大。因为四根导线并联，所以相当于一根导线的横截面积变成了四根导线横截面积的和。
接着，利用电阻的公式$R=\rho\frac{L}{S}$（其中$\rho$是电阻率，由导线材料决定，$L$是导线长度，$S$是导线横截面积）来分析。在导线材料和长度不变的情况下，横截面积$S$增大，电阻$R$就会减小。
最后，根据电能的损失公式$P=I^{2}R$（其中$I$是电流，$R$是电阻），在电流$I$不变的情况下，电阻$R$减小，电能的损失$P$就会减少。
【答案】：
横截面积；电阻。

9. 某小组同学在“探究影响导体电阻大小的因素”实验中,设计了如图甲、乙所示的电路,对导体电阻跟它的长度、横截面积、材料有关的猜想进行了实验检验。下表中给出了可供选择的几种导体,分别用A~G七个字母代表。
| 编号 | 长度/m | 横截面积$/mm^2 $| 材料 |
| :--- | :----- | :----------- | :------- |
| A | 1.0 | 0.2 | 锰铜 |
| B | 1.0 | 0.4 | 锰铜 |
| C | 1.0 | 0.6 | 锰铜 |
| D | 0.5 | 0.4 | 锰铜 |
| E | 1.5 | 0.4 | 锰铜 |
| F | 1.0 | 0.6 | 镍铬合金 |
| G | 1.0 | 0.6 | 铁 |
(1)连接电路时,开关S应处于断开(选填“闭合”或“断开”)状态。
(2)为检验“导体电阻跟长度有关”的猜想,应选用B、D、E三根导体。
(3)如图甲所示的电路是想通过观察电流表示数大小来判断电阻丝电阻的大小,但是这个电路处于短路状态,容易烧坏电流表。
(4)如图乙所示的电路是通过观察小灯泡的亮度来判断电阻丝电阻的大小的,这个方法存在着的不足之处是：当电阻丝电阻变化较小时，小灯泡亮度变化不明显，难以准确判断电阻大小的变化。
(5)改进甲、乙两电路,使小灯泡与电流表串联(选填“串联”或“并联”),既可以保护电路,又可以准确判断电阻大小。

答案： 【解析】：
本题主要考查“探究影响导体电阻大小的因素”实验，涉及实验操作注意事项、控制变量法的应用、电阻大小的判断方法以及电路的改进等知识点。
（1）连接电路时，为了保护电路元件，开关应处于断开状态。
（2）根据控制变量法，要检验“导体电阻跟长度有关”的猜想，需要控制导体的材料和横截面积相同，长度不同。从表格中可以看出，B、D、E三根导体材料都是锰铜，横截面积都是$0.4mm^2$，长度分别为1.0m、0.5m、1.5m，满足条件。
（3）在图甲电路中，电阻丝与电流表串联，通过观察电流表示数的大小来判断电阻丝电阻的大小，这是转换法的应用。但是该电路只有电阻丝接入电路，处于短路状态，电流较大，容易烧坏电流表。
（4）在图乙电路中，电阻丝与小灯泡串联，通过观察小灯泡的亮度来判断电阻丝电阻的大小。然而，当电阻丝电阻变化较小时，小灯泡亮度变化不明显，难以准确判断电阻大小的变化。
（5）改进甲、乙两电路，使小灯泡与电流表串联。小灯泡可以起到保护电路的作用，防止电流过大损坏电流表；同时，电流表可以准确测量电流大小，从而更准确地判断电阻大小。
【答案】：
(1)断开
(2)B、D、E
(3)电流表示数大小；短路
(4)小灯泡的亮度；当电阻丝电阻变化较小时，小灯泡亮度变化不明显，难以准确判断电阻大小的变化
(5)串联；保护电路；准确判断电阻大小

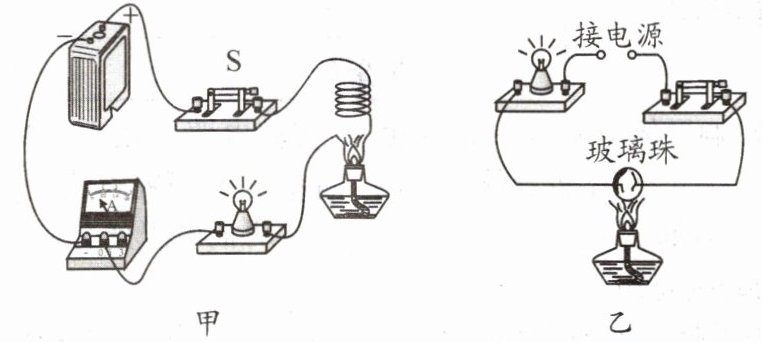

10. 如图所示,甲图中将废旧灯泡中的钨丝连接在电路中,闭合开关S后,用酒精灯给钨丝加热,观察到电流表示数变小,这说明了钨丝的电阻随温度的升高而增大；乙图中给玻璃珠加热到红炽状态时,发现灯会亮起来,这说明了导体和绝缘体无(选填“有”或“无”)绝对界限。若将玻璃珠换成石墨,闭合开关后给石墨加热,会发现灯泡逐渐变亮,说明了石墨的电阻随温度的升高而减小。

答案： 【解析】：
本题可根据实验现象，结合电阻的相关知识来分析解答。
甲图实验分析：
用酒精灯给钨丝加热，观察到电流表示数变小。根据欧姆定律$I = \frac{U}{R}$（其中$I$是电流，$U$是电压，$R$是电阻），在电源电压不变的情况下，电流变小，说明电路中的电阻变大。
由此可知，钨丝的电阻随温度的升高而增大。
乙图实验分析：
给玻璃珠加热到红炽状态时，发现灯会亮起来，说明此时玻璃珠导电了，即玻璃珠由绝缘体变成了导体。
这表明导体和绝缘体没有绝对的界限，在一定条件下，绝缘体可以转化为导体。
将玻璃珠换成石墨的实验分析：
闭合开关后给石墨加热，会发现灯泡逐渐变亮，说明电路中的电流变大。
根据欧姆定律，在电源电压不变时，电流变大说明电阻变小，即石墨的电阻随温度的升高而减小。
【答案】：
钨丝的电阻随温度的升高而增大；无；石墨的电阻随温度的升高而减小。
