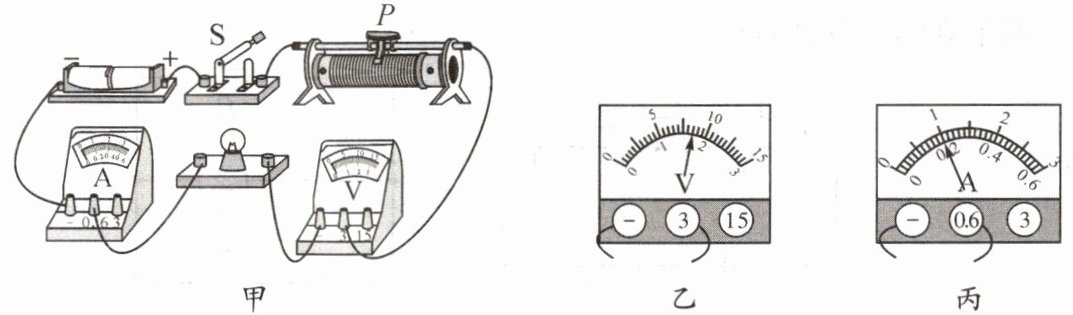

6. 康康进行“测小灯泡的电阻”实验时,他已连接好了部分电路,如图甲所示。已知电源电压为3 V且保持不变,小灯泡的额定电压为2.5 V,请你接着完成下列步骤：
(1)电路中只缺少一根导线,请你用笔画线代替导线,将图甲电路连接完成。(要求：滑片向右滑动时,电压表的示数变大)
(2)实验前,连接电路时开关S应当处于____断开状态；实验中,移动滑动变阻器的滑片P到某一位置,电压表的示数如图乙所示,为了测量小灯泡正常发光时的电阻,应将滑片P向____右(选填“左”或“右”)端移动。
(3)当电压表的示数如图乙所示时,电流表的示数如图丙所示,则通过小灯泡的电流大小为____0.2A,此时小灯泡的电阻是____8.5Ω。

答案： 【解析】：
（1）要求滑片向右滑动时，电压表的示数变大，这意味着滑动变阻器接入电路的电阻应减小，从而分压减小，灯泡两端电压增大。因此，应将滑动变阻器的右下接线柱与灯泡的右接线柱相连。
（2）连接电路时，为了保护电路，开关应处于断开状态。由图乙知，电压表量程是$0-3V$，最小分度值是$0.1V$，电压表示数是$1.7V$小于灯泡额定电压$2.5V$，要使灯泡正常发光，应向右侧移动滑片，减小滑动变阻器接入电路的阻值，使灯泡两端电压变大，直到电压表示数等于灯泡额定电压$2.5V$为止。
（3）由图丙知，电流表量程是$0-0.6A$，最小分度值是$0.02A$，电流表示数是$0.2A$，由欧姆定律可得，此时小灯泡的电阻$R=\frac{U}{I}=\frac{1.7V}{0.2A}=8.5\Omega$。
【答案】：
（1）将滑动变阻器的右下接线柱与灯泡的右接线柱相连（图略）；
（2）断开；右；
（3）$0.2$；$8.5$。

7. 如图所示,电源电压保持不变,电阻$R_{1}= 15\Omega$。闭合开关S,电流表$A_{1}$的示数为0.8 A,电流表A的示数为1.2 A,求：

(1)电阻$R_{1}$两端的电压。
(2)流过电阻$R_{2}$的电流。
(3)电阻$R_{2}$阻值。

答案： 解：
(1)由图知，R₁与R₂并联，电流表A₁测R₁支路电流，I₁=0.8A，R₁=15Ω。根据I=U/R，电阻R₁两端的电压U₁=I₁R₁=0.8A×15Ω=12V。
(2)电流表A测干路电流，I=1.2A，流过电阻R₂的电流I₂=I - I₁=1.2A - 0.8A=0.4A。
(3)并联电路各支路电压相等，U₂=U₁=12V，电阻R₂阻值R₂=U₂/I₂=12V/0.4A=30Ω。
答：
(1)电阻R₁两端的电压为12V；
(2)流过电阻R₂的电流为0.4A；
(3)电阻R₂阻值为30Ω。

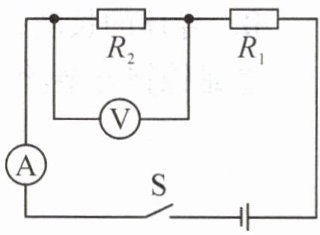

8. 如图所示的电路中,电源电压为9 V,电阻$R_{1}$的阻值为12 Ω。闭合开关S,电压表的示数为6 V,求：

(1)电流表的示数。
(2)电阻$R_{2}$的阻值和电路中的总电阻。

答案： 解：由电路图可知，R₁与R₂串联，电压表测R₂两端的电压，电流表测电路中的电流。
(1) 因串联电路中总电压等于各分电压之和，所以R₁两端的电压：
U₁ = U - U₂ = 9V - 6V = 3V
串联电路中各处的电流相等，电流表的示数：
I = U₁/R₁ = 3V/12Ω = 0.25A
(2) 电阻R₂的阻值：
R₂ = U₂/I = 6V/0.25A = 24Ω
电路中的总电阻：
R = R₁ + R₂ = 12Ω + 24Ω = 36Ω
(1) 0.25A
(2) 24Ω；36Ω
