8. 如图所示的电位器是可调亮度台灯、电风扇、音响等用电器中常用的电子元件,a、b、c是它的三个接线柱,将a、b(或b、c)接线柱接入电路后,旋转旋钮带动滑片,可以改变电位器接入电路中的电阻丝的长度(选填“材料”“长度”或“横截面积”),从而改变其接入电路中的电阻大小。旋转可调亮度台灯电位器的旋钮可以改变灯泡的亮度,说明灯泡与电位器是串联(选填“串联”或“并联”)的；若顺时针旋转可调亮度台灯的电位器旋钮,灯泡变亮,则电位器接入电路中的两个接线柱是a、b(选填“a、b”“b、c”“a、c”)。

答案： 【解析】：
本题主要考查滑动变阻器的工作原理以及其在电路中的应用。
首先，电位器是通过旋转旋钮带动滑片移动，从而改变接入电路中的电阻丝的长度，进而改变其接入电路中的电阻大小。这里主要涉及到的是电阻丝的长度变化，而不是材料或横截面积的变化。
其次，旋转可调亮度台灯电位器的旋钮可以改变灯泡的亮度，这说明电位器与灯泡是串联的。因为如果是并联，那么电位器的变化不会影响到灯泡的亮度。
最后，若顺时针旋转可调亮度台灯的电位器旋钮，灯泡变亮，说明电位器接入电路中的电阻变小。根据滑动变阻器的工作原理，当滑片向电阻丝的一端移动时，接入电路中的电阻会变小。因此，电位器接入电路中的两个接线柱应该是滑片移动方向上电阻丝的两端，即“a、b”或者“b、c”中的某一对。由于题目中描述的是顺时针旋转旋钮灯泡变亮，即电阻变小，根据常规电位器的设计，我们可以推断出接入电路的接线柱应该是“a、b”，因为顺时针旋转通常会使滑片从a向b移动，从而减小接入电路中的电阻。而“b、c”接线柱接入电路时，顺时针旋转旋钮会使电阻增大，灯泡变暗。至于“a、c”，如果同时接入，那么电位器就相当于一个定值电阻，无法起到变阻的作用。
【答案】：
长度；串联；a、b。

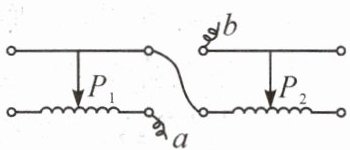

9. 将两只滑动变阻器按如图所示的方法连接,如果把a、b两根导线接入电路,要使这两只变阻器接入电路中的总电阻最大,应如何放置滑片(C)

$A. P_1$放在最右端$,P_2$放在最右端
$B. P_1$放在最左端$,P_2$放在最左端
$C. P_1$放在最右端$,P_2$放在最左端
$D. P_1$放在最左端$,P_2$放在最右端

答案： 解：由图可知，两滑动变阻器串联接入电路（a、b为接入点）。滑动变阻器接入电路的电阻由滑片到下接线柱的距离决定。
对于左侧变阻器，下接线柱在左端，要使其接入电阻最大，滑片P₁应移至最右端（此时接入电阻为最大阻值）；对于右侧变阻器，下接线柱在右端，要使其接入电阻最大，滑片P₂应移至最左端（此时接入电阻为最大阻值）。
两变阻器串联总电阻最大时，需各自接入最大电阻，故P₁在最右端，P₂在最左端。
答案：C

10. 如图所示的电路,闭合开关S后,当滑动变阻器的滑片从图示位置向右滑动时,灯的亮度和电流表的示数变化情况是(C)

A.亮度变亮,示数变大
B.亮度变暗,示数变小
C.亮度不变,示数变小
D.亮度不变,示数变大
]

答案： 解：由电路图可知，灯泡L与滑动变阻器R₀并联，电流表测干路电流。
因并联电路中各支路独立工作、互不影响，所以滑片移动时，通过灯泡L的电流和实际功率不变，灯泡亮度不变。
当滑动变阻器的滑片从图示位置向右滑动时，接入电路中的电阻R₀变大，由I=U/R可知，通过R₀的电流变小。
因并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表的示数变小。
结论：亮度不变，示数变小。
答案：C

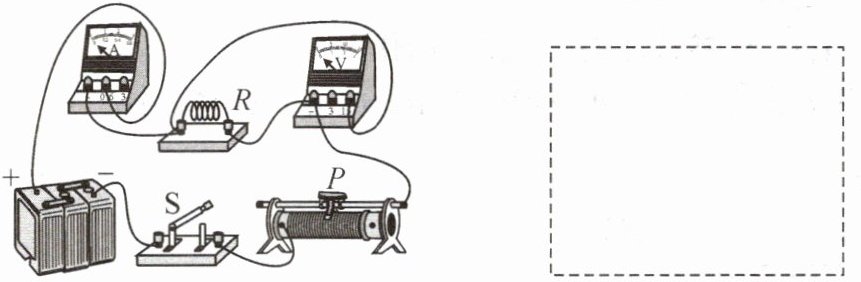

11. 如图所示,在虚线框内画出对应的电路图。
______

答案： 【解析】：
本题主要考查根据实物电路图画出对应的电路图。解题的关键在于识别电路中的各个元件以及它们之间的连接方式，包括电源、开关、电阻、滑动变阻器、电流表和电压表等。然后按照电流的流向，从电源的正极出发，依次将各元件连接起来，注意元件之间的连接顺序和方式要与实物图一致。对于电压表和电流表，要明确它们分别测量的是哪个元件的电压和电流，从而在电路图中正确连接。
从实物图中可以看出，电流从电源的正极出发，经过开关$S$后，分成两条支路：一条支路经过滑动变阻器$P$和电阻$R$；另一条支路经过电流表$A$。然后两条支路汇合回到电源的负极。电压表$V$并联在电阻$R$两端，测量的是电阻$R$两端的电压。
根据以上分析，可以画出对应的电路图。
【答案】：
先画电源，电源正极与开关$S$相连，开关$S$另一端分为两条支路，一条支路依次连接滑动变阻器$P$和电阻$R$，另一条支路连接电流表$A$，两条支路汇合后回到电源负极。电压表$V$并联在电阻$R$两端。图略。

12. 小聪同学在学习了滑动变阻器的知识后,他试着设计了一个风力测定仪(如图所示),其中O是转动轴,OC是金属杆,下面连着一块受风板,无风时,OC是竖直的,风速越大,OC杆偏转角度越大,AB是弧形电阻,P点是金属杆与弧形电阻相接触的点。根据小聪同学设计的这个测定仪,回答下列问题：

(1)金属杆OC与弧形电阻组合相当于一个滑动变阻器。
(2)测风力时,是通过观察灯泡的亮度来判断风力的大小；当无风时,灯泡亮度最暗(选填“亮”或“暗”)。

答案： 【解析】：
(1)根据题意和电路图可知，金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器。金属杆OC绕O点转动时，弧形电阻AB接入电路的阻值发生变化，从而改变电路中的电流，这与滑动变阻器的工作原理相同。
(2)风力大小发生变化时，电路中的电流发生变化，通过观察灯泡的亮度就可以判断风力的大小，这是利用了转换法。无风时，弧形电阻AB接入电路的阻值最大，电路中的电流最小，灯泡最暗。
【答案】：
(1)滑动变阻器
(2)灯泡的亮度；暗
