7. (1) 图略(将滑动变阻器右下接线柱与电阻$R$右端接线柱相连,电压表$0 - 3V$量程的正接线柱与电阻$R$右端接线柱相连,负接线柱与电阻$R$左端接线柱相连)
(2)
(3)
(4)
(2)
电阻$R$断路
(3)
2.7
;左
(4)
反
答案:
【解析】:
(1) 题目要求滑动变阻器滑片向右移动时,电流表示数变大,说明滑动变阻器接入电路的电阻变小,所以应将右下接线柱接入电路中。同时,电压表应并联在电阻$R$两端,因为电源电压一般为几节干电池组成(本题中可推测为$3V$左右,由图丙电压表量程选择也可辅助判断),所以电压表选择$0 - 3V$量程。
(2) 闭合开关,电流表没有示数,说明电路可能出现断路。移动滑动变阻器的滑片,电压表示数始终接近电源电压,这表明电压表与电源两极连通,所以造成这一现象的原因可能是电阻$R$断路。
(3) 由图丙可知,电压表选择$0 - 3V$量程,分度值为$0.1V$,其示数为$2.7V$。在探究电流与电阻的关系实验中,要控制电阻两端电压不变,当把$5\Omega$的电阻换成$10\Omega$的电阻后,电阻增大,根据串联分压原理,电阻两端电压会增大,为保持电阻两端电压不变,应增大滑动变阻器接入电路的电阻,即把变阻器滑片向左滑动。
(4) 分析图丁的$I - R$图像,当电压一定时,电流随电阻的增大而减小,且电流与电阻的乘积是一个定值(如$U = IR=0.5A×5\Omega = 0.25A×10\Omega = 2.5V$ ),所以可得实验结论:电压一定时,导体中的电流跟电阻成反比。
【答案】:
(1) 图略(将滑动变阻器右下接线柱与电阻$R$右端接线柱相连,电压表$0 - 3V$量程的正接线柱与电阻$R$右端接线柱相连,负接线柱与电阻$R$左端接线柱相连)
(2) 电阻$R$断路
(3) $2.7$;左
(4) 反
(1) 题目要求滑动变阻器滑片向右移动时,电流表示数变大,说明滑动变阻器接入电路的电阻变小,所以应将右下接线柱接入电路中。同时,电压表应并联在电阻$R$两端,因为电源电压一般为几节干电池组成(本题中可推测为$3V$左右,由图丙电压表量程选择也可辅助判断),所以电压表选择$0 - 3V$量程。
(2) 闭合开关,电流表没有示数,说明电路可能出现断路。移动滑动变阻器的滑片,电压表示数始终接近电源电压,这表明电压表与电源两极连通,所以造成这一现象的原因可能是电阻$R$断路。
(3) 由图丙可知,电压表选择$0 - 3V$量程,分度值为$0.1V$,其示数为$2.7V$。在探究电流与电阻的关系实验中,要控制电阻两端电压不变,当把$5\Omega$的电阻换成$10\Omega$的电阻后,电阻增大,根据串联分压原理,电阻两端电压会增大,为保持电阻两端电压不变,应增大滑动变阻器接入电路的电阻,即把变阻器滑片向左滑动。
(4) 分析图丁的$I - R$图像,当电压一定时,电流随电阻的增大而减小,且电流与电阻的乘积是一个定值(如$U = IR=0.5A×5\Omega = 0.25A×10\Omega = 2.5V$ ),所以可得实验结论:电压一定时,导体中的电流跟电阻成反比。
【答案】:
(1) 图略(将滑动变阻器右下接线柱与电阻$R$右端接线柱相连,电压表$0 - 3V$量程的正接线柱与电阻$R$右端接线柱相连,负接线柱与电阻$R$左端接线柱相连)
(2) 电阻$R$断路
(3) $2.7$;左
(4) 反
8. 如图所示是探究通过导体的电流大小与导体两端电压大小的关系的电路图。下列说法正确的是(

A.闭合开关前,滑动变阻器的滑片应置于最右端
B.实验中,应控制定值电阻两端的电压不变
C.实验中,滑动变阻器的主要作用是控制通过定值电阻的电流不变
D.如果电压表和电流表位置接错,一定烧坏电流表
A
)A.闭合开关前,滑动变阻器的滑片应置于最右端
B.实验中,应控制定值电阻两端的电压不变
C.实验中,滑动变阻器的主要作用是控制通过定值电阻的电流不变
D.如果电压表和电流表位置接错,一定烧坏电流表
答案:
【解析】:
本题主要考查探究电流与电压、电阻关系的实验电路理解及滑动变阻器的作用。
A选项,为保护电路,闭合开关前,滑动变阻器的滑片应置于阻值最大处,由图可知,即最右端,A正确。
B选项,本实验中,应控制电阻不变,改变定值电阻两端的电压,多次测量,得出普遍规律,B错误。
C选项,在探究通过导体的电流大小与导体两端电压大小的关系时,滑动变阻器的主要作用是改变定值电阻两端的电压,C错误。
D选项,如果电压表和电流表位置接错,由于电压表电阻很大,电路中电流很小,电流表不会被烧坏,D错误。
【答案】:A。
本题主要考查探究电流与电压、电阻关系的实验电路理解及滑动变阻器的作用。
A选项,为保护电路,闭合开关前,滑动变阻器的滑片应置于阻值最大处,由图可知,即最右端,A正确。
B选项,本实验中,应控制电阻不变,改变定值电阻两端的电压,多次测量,得出普遍规律,B错误。
C选项,在探究通过导体的电流大小与导体两端电压大小的关系时,滑动变阻器的主要作用是改变定值电阻两端的电压,C错误。
D选项,如果电压表和电流表位置接错,由于电压表电阻很大,电路中电流很小,电流表不会被烧坏,D错误。
【答案】:A。
9. 小明准备利用如图所示电路进行探究实验,以下能完成探究并得出定量关系的是(

①保持$R_1$滑片位置不变,移动$R_2$滑片,探究电流与电压的关系
②保持$R_2$滑片位置不变,移动$R_1$滑片,探究电流与电阻的关系
③改变$R_1$滑片位置后,移动$R_2$滑片保持电压表示数不变,探究电流与电阻的关系
A.①
B.②
C.①②
D.①③
D
)①保持$R_1$滑片位置不变,移动$R_2$滑片,探究电流与电压的关系
②保持$R_2$滑片位置不变,移动$R_1$滑片,探究电流与电阻的关系
③改变$R_1$滑片位置后,移动$R_2$滑片保持电压表示数不变,探究电流与电阻的关系
A.①
B.②
C.①②
D.①③
答案:
解:
①保持$R_1$滑片位置不变,则$R_1$接入电路的电阻不变,移动$R_2$滑片,可改变电路总电阻和电流,从而改变$R_1$两端电压(电压表示数),能控制电阻不变,探究电流与电压的关系,可行;
②保持$R_2$滑片位置不变,移动$R_1$滑片,$R_1$接入电阻改变,但$R_1$两端电压也会变化(未控制电压不变),无法探究电流与电阻的关系,不可行;
③改变$R_1$滑片位置(改变电阻),移动$R_2$滑片保持电压表示数不变(控制电压不变),能探究电流与电阻的关系,可行;
结论:①③正确。
答案:D
①保持$R_1$滑片位置不变,则$R_1$接入电路的电阻不变,移动$R_2$滑片,可改变电路总电阻和电流,从而改变$R_1$两端电压(电压表示数),能控制电阻不变,探究电流与电压的关系,可行;
②保持$R_2$滑片位置不变,移动$R_1$滑片,$R_1$接入电阻改变,但$R_1$两端电压也会变化(未控制电压不变),无法探究电流与电阻的关系,不可行;
③改变$R_1$滑片位置(改变电阻),移动$R_2$滑片保持电压表示数不变(控制电压不变),能探究电流与电阻的关系,可行;
结论:①③正确。
答案:D
10. 探究通过导体的电流与导体两端电压的关系。

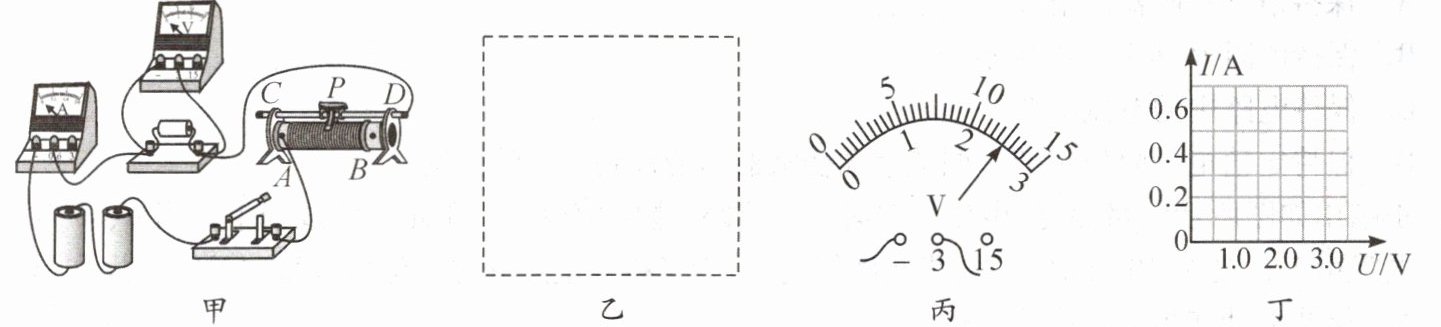

(1)请根据如图甲所示的实物电路图,在虚线框中画出电路图。
(2)闭合开关,向A移动滑动变阻器的滑片P,电流表示数将

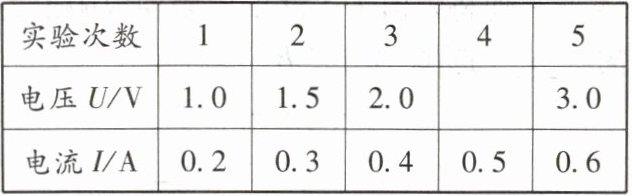

(3)调节滑动变阻器,把测得的数据填入下表,其中电流表示数为0.5 A时电压表示数如图丙所示,其值为
| 实验次数 | 1 | 2 | 3 | 4 | 5 |
| 电压U/V | 1.0 | 1.5 | 2.0 | | 3.0 |
| 电流I/A | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 |

(4)根据表中数据,在图丁中描出电流与电压的关系图线。
(5)本实验得出的结论是:当电阻一定时,通过导体的电流与导体两端电压成
(1)请根据如图甲所示的实物电路图,在虚线框中画出电路图。
(2)闭合开关,向A移动滑动变阻器的滑片P,电流表示数将
变大
(选填“变大”“不变”或“变小”)。(3)调节滑动变阻器,把测得的数据填入下表,其中电流表示数为0.5 A时电压表示数如图丙所示,其值为
2.5
V。| 实验次数 | 1 | 2 | 3 | 4 | 5 |
| 电压U/V | 1.0 | 1.5 | 2.0 | | 3.0 |
| 电流I/A | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 |
(4)根据表中数据,在图丁中描出电流与电压的关系图线。
(5)本实验得出的结论是:当电阻一定时,通过导体的电流与导体两端电压成
正比
(选填“正比”或“反比”)。
答案:
【解析】:
(1) 根据实物电路图,画出对应的电路图,包括电源、开关、滑动变阻器、电流表、电压表和定值电阻的连接方式。
(2) 分析滑动变阻器滑片移动对电路电阻的影响,进而判断电流表示数的变化。
(3) 根据电压表的量程和分度值,读出电压表示数。
(4) 根据表中数据,在坐标系中描出对应的点,并用平滑的曲线连接起来,得到电流与电压的关系图线。
(5) 分析表中数据,得出电流与电压的关系结论。
【答案】:
(1)电路图如图所示:
图略。
(2)闭合开关,向A端移动滑动变阻器的滑片P,滑动变阻器接入电路的电阻变小,电路的总电阻变小,根据$I=\frac{U}{R}$,电流变大,电流表示数将变大。
答案为:变大。
(3)图丙中电压表选择的是$0\sim3V$量程,分度值为$0.1V$,其示数为$2.5V$。
答案为:2.5。
(4)根据表中数据,在图丁中描出对应的点,然后用平滑的曲线连接起来,得到电流与电压的关系图线,图略。
(5)分析表中数据可以发现,电压与电流的比值是一个定值,即$\frac{U}{I}=5\Omega$,这说明当电阻一定时,通过导体的电流与导体两端电压成正比。
答案为:正比。
(1) 根据实物电路图,画出对应的电路图,包括电源、开关、滑动变阻器、电流表、电压表和定值电阻的连接方式。
(2) 分析滑动变阻器滑片移动对电路电阻的影响,进而判断电流表示数的变化。
(3) 根据电压表的量程和分度值,读出电压表示数。
(4) 根据表中数据,在坐标系中描出对应的点,并用平滑的曲线连接起来,得到电流与电压的关系图线。
(5) 分析表中数据,得出电流与电压的关系结论。
【答案】:
(1)电路图如图所示:
图略。
(2)闭合开关,向A端移动滑动变阻器的滑片P,滑动变阻器接入电路的电阻变小,电路的总电阻变小,根据$I=\frac{U}{R}$,电流变大,电流表示数将变大。
答案为:变大。
(3)图丙中电压表选择的是$0\sim3V$量程,分度值为$0.1V$,其示数为$2.5V$。
答案为:2.5。
(4)根据表中数据,在图丁中描出对应的点,然后用平滑的曲线连接起来,得到电流与电压的关系图线,图略。
(5)分析表中数据可以发现,电压与电流的比值是一个定值,即$\frac{U}{I}=5\Omega$,这说明当电阻一定时,通过导体的电流与导体两端电压成正比。
答案为:正比。
