《2025年零障碍导教导学案九年级物理全一册沪粤版》

1. 把两个电灯串联后接入电路中,发现两个电灯的亮暗程度不同,经测量通过较暗电灯的电流是0.2 A,那么通过较亮电灯的电流将(B)
A.大于0.2 A
B.等于0.2 A
C.小于0.2 A
D.无法确定

答案： 解：在串联电路中，电流处处相等。两个电灯串联接入电路，通过较暗电灯的电流是0.2A，所以通过较亮电灯的电流也等于0.2A。
答案：B

2. 一种新型装饰用的LED灯带,它是由30个相同的LED灯串联组成的,若通过第一个LED灯的电流是10 mA,则通过第20个LED灯的电流是0.01A。

答案： 解：因为串联电路中电流处处相等，所以通过第20个LED灯的电流等于通过第一个LED灯的电流，即10 mA。
10 mA = 10 × 10⁻³ A = 0.01 A
答案：0.01

3. 如图所示,三个不同的灯泡接在电源上$,A_1$的示数为$I_1,A_2$的示数为$I_2,A_3$的示数为$I_3,$各表读数关系正确的是( )D

$A. I_1= I_2= I_3$
$B. I_1= I_2+I_3$
$C. I_3＞I_2＞I_1$
$D. I_1＞I_2＞I_3$

答案： 【解析】：
本题考查串、并联电路中电流的特点。
首先，需要识别电路的连接方式。从图中可以看出，三个灯泡是并联的，因为它们各自直接连接到电源的两端，并且电流表$A_1$、$A_2$、$A_3$分别测量的是不同位置的电流。
电流表$A_1$测量的是干路电流，即通过所有灯泡的总电流。
电流表$A_2$测量的是通过$L_2$和$L_3$的电流之和。
电流表$A_3$测量的是通过$L_3$的电流。
根据并联电路中电流的特点，干路电流等于各支路电流之和。因此，有：$I_1 = I_{L1} + I_{L2} + I_{L3}$，$I_2 = I_{L2} + I_{L3}$，$I_3 = I_{L3}$，其中，$I_{L1}$、$I_{L2}$、$I_{L3}$分别表示通过灯泡$L_1$、$L_2$、$L_3$的电流。
由于$I_1$包含了所有灯泡的电流，$I_2$包含了$L_2$和$L_3$的电流，而$I_3$只包含了$L_3$的电流，因此可以得出：$I_1 ＞ I_2 ＞ I_3$。
【答案】：D。

4. 如图所示电路,闭合开关$S_1、$$S_2$时,下列对电路的分析正确的是(BD)
A.灯$L_1$与$L_2$串联
B.电流表$A_1$测灯$L_1$中的电流
C.若断开开关$S_2,$则通过灯$L_1$的电流变大
D.若断开开关$S_2,$则电流表$A_2$的示数变小

答案： 解：分析电路，闭合开关$S_1$、$S_2$时，电流从电源正极出发，经$S_1$后分为两支，一支经$L_1$、$A_1$回到电源负极，另一支经$S_2$、$L_2$回到电源负极，$A_2$在干路。
A. 灯$L_1$与$L_2$并联，A错误。
B. 电流表$A_1$与$L_1$串联，测灯$L_1$中的电流，B正确。
C. 并联电路各支路互不影响，断开$S_2$，通过灯$L_1$的电流不变，C错误。
D. 断开$S_2$，$L_2$支路断路，干路电流变小，电流表$A_2$示数变小，D正确。
答案：BD

5. 下图是同学们设计的用电流表测量干路中电流的电路图,其中正确的是(C)

答案： 【解析】：
本题考查电流表的使用规则，以及串联电路和并联电路的特点。
电流表的使用规则是：①电流表要串联在电路中；②电流要从“+”接线柱流入，从“−”接线柱流出（否则指针反转）；③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程）；④绝对不允许不经过用电器而把电流表连到电源的两极上。
同时，需要理解串联电路和并联电路的基本特点，即串联电路中电流处处相等，并联电路中干路电流等于各支路电流之和。
接下来，逐一分析每个选项：
A选项：从图中可以看出，电流表与电源串联在电路中，但电流表的连接方式错误，电流应该从电流表的“+”接线柱流入，从“−”接线柱流出，而图中电流表的正负接线柱接反了，所以A选项错误。
B选项：从图中可以看出，电流表与灯泡$L_2$串联在电路中，测量的是通过灯泡$L_2$的电流，而不是干路电流，所以B选项错误。
C选项：从图中可以看出，电流表串联在干路中，且正负接线柱连接正确，能够正确测量干路电流，所以C选项正确。
D选项：从图中可以看出，电流表与灯泡$L_1$串联在电路中，测量的是通过灯泡$L_1$的电流，而不是干路电流，同时电流表的正负接线柱连接也错误，所以D选项错误。
【答案】：C。

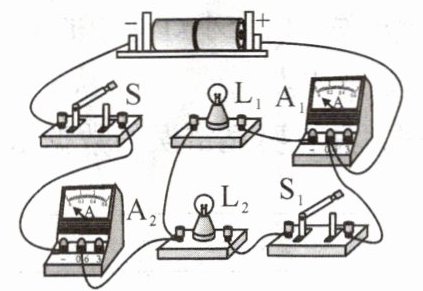

6. 如图所示的实验电路,闭合开关S、$S_1$后,电流表$A_1$的示数为0.3 A,电流表$A_2$的示数为0.5 A,下列说法正确的是(B)

$A. L_1$与$L_2$串联
B. 通过$L_1、$$L_2$的电流分别是0.3 A、0.2 AC. 电流表$A_2$只测$L_2$的电流
D. 断开$S_1$后,电流表$A_1$的示数变小

答案： 【解析】：
本题主要考查并联电路的特点以及电流表的测量对象。
A选项：当闭合开关$S$、$S_1$后，电流从电源正极流出，经过开关$S$后分成两条支路，一条支路经过$L_1$和电流表$A_1$，另一条支路经过$L_2$、开关$S_1$和电流表$A_2$，然后两条支路汇合回到电源负极，所以$L_1$与$L_2$是并联的，不是串联，A选项错误。
B选项：已知电流表$A_1$测的是$L_1$支路的电流，其示数为$0.3A$，即通过$L_1$的电流$I_1 = 0.3A$；电流表$A_2$测的是干路电流，其示数为$0.5A$，根据并联电路中干路电流等于各支路电流之和，可得通过$L_2$的电流$I_2 = I - I_1 = 0.5A - 0.3A = 0.2A$，B选项正确。
C选项：由电路图可知，电流表$A_2$测的是干路电流，不是只测$L_2$的电流，C选项错误。
D选项：断开$S_1$后，$L_2$所在支路断路，$L_2$中无电流通过，此时电路中只有$L_1$接入电路，电流表$A_1$测的是$L_1$的电流，其示数等于原来$L_1$支路的电流，所以电流表$A_1$的示数不变，D选项错误。
【答案】：B。
