《2025年零障碍导教导学案九年级物理全一册沪粤版》

1. 在一次参观科技馆时,好学且勇敢的小丽在工作人员的指导下站上绝缘台,将手搭在金属球上,如图所示,随着给金属球带上负电,她的头发“飞”了起来。下列关于此现象的说法正确的是 (C)
A.金属球带负电是由于失去了大量正电荷
B.此过程中头发带电属于摩擦起电现象
C.“飞”起来的每根头发带的是同种电荷
D.头发“飞”起来了是由于金属球的吸引

答案： 【解析】：
本题主要考查电荷间的相互作用以及带电现象。
选项A，金属球带负电，说明它得到了多余的电子，而不是失去了正电荷。因为电子带负电，所以得到电子的物体会带负电。故A错误。
选项B，在这个过程中，小丽的头发并没有与其他物体发生摩擦，所以头发带电不是由于摩擦起电现象。实际上，头发带电是因为金属球上的负电荷通过人体传导到了头发上。故B错误。
选项C，由于每根头发都带上了同种电荷（负电荷），根据电荷间的相互作用规律“同种电荷相互排斥”，所以头发会“飞”起来。故C正确。
选项D，头发“飞”起来不是因为金属球的吸引，而是因为头发之间带上了同种电荷并相互排斥。故D错误。
【答案】：C。

2. 一个封闭盒子的上表面有两个接线柱和两个灯座,盒内用导线将它们相连。现将两个小灯泡$L_1、$$L_2$分别安装在两个灯座上,按如图所示的方式连接在电路中,电源电压保持不变,不考虑电路故障。下列说法正确的是 (C)
A.闭合开关S后,若两灯均发光,则$L_1、$$L_2$一定是串联的
B.闭合开关S后,若灯$L_1$发光、$L_2$不发光,则$L_1、$$L_2$一定是串联的
C.闭合开关S后,若两灯均发光,再将灯$L_1$取下,灯$L_2$不发光,则$L_1、$$L_2$一定是串联的
D.闭合开关S后,若两灯均发光,再将灯$L_2$取下,灯$L_1$不发光,则$L_1、$$L_2$一定是并联的

答案： 【解析】：
本题主要考查串联电路和并联电路的基本特性以及如何通过实验现象判断电路的连接方式。需要逐个分析选项，结合电路知识判断其正确性。
选项A：闭合开关$S$后，若两灯均发光，两灯可能是串联的，也可能是并联的，因为在并联电路中，如果开关在干路上，同样可以控制所有用电器，故A选项错误。
选项B：闭合开关$S$后，若灯$L_1$发光、$L_2$不发光，这并不能确定两灯一定是串联的。因为如果是并联电路，且$L_2$所在支路存在断路（如开关断开或导线断裂），也会出现这种情况，故B选项错误。
选项C：闭合开关$S$后，若两灯均发光，再将灯$L_1$取下，灯$L_2$不发光。这说明两灯之间相互影响，符合串联电路的特性，即串联电路中各用电器相互影响，一处断开，整个电路就会断路，故C选项正确。
选项D：闭合开关$S$后，若两灯均发光，再将灯$L_2$取下，灯$L_1$不发光。这同样说明两灯之间相互影响，应该是串联的，而不是并联的，因为在并联电路中，各支路用电器是互不影响的，故D选项错误。
【答案】：C。

3. 如图所示为一种智能门锁,具有3D人脸识别、指纹、密码、磁卡四种解锁方式,每一种开锁方式相当于一个开关,任意一种方式都能开锁。下列符合开锁原理的电路图是 (C)

答案： 解：根据题意，四种解锁方式（开关）任意一种都能开锁，即任意一个开关闭合，电路接通，电动机工作。在电路中，各开关独立工作、互不影响的连接方式为并联。
图A中四个开关串联，需同时闭合才能工作，不符合；图B中“人脸”和“指纹”并联后与“密码”和“磁卡”串联，非所有开关并联，不符合；图C中四个开关均为并联，任意一个闭合，电路接通，符合要求；图D中开关分组串联后再并联，不符合。
答案：C

4. 如图所示的实物电路,关于它的电路图画法正确的是 (A)

答案： 【解析】：
本题主要考查根据实物电路图画出对应的电路图。
分析实物电路图可知，电流从电源正极流出后，分成两条支路，一条支路经过灯泡$L_2$，另一条支路经过开关$S_2$和灯泡$L_1$，然后两条支路汇合，再经过开关$S_1$，最后回到电源负极，即两灯泡并联，开关$S_1$控制干路，开关$S_2$控制灯泡$L_1$所在支路。
接下来逐一分析选项：
选项A：图中两灯泡并联，开关$S_2$与灯泡$L_1$串联，开关$S_1$在干路上，符合实物电路的连接情况，该选项正确。
选项B：图中开关$S_2$与灯泡$L_2$串联，与实物电路中开关$S_2$控制灯泡$L_1$不符，该选项错误。
选项C：图中开关$S_1$与灯泡$L_1$串联，与实物电路中开关$S_1$控制干路不符，该选项错误。
选项D：图中开关$S_2$与灯泡$L_2$串联，与实物电路中开关$S_2$控制灯泡$L_1$不符，该选项错误。
【答案】：A。

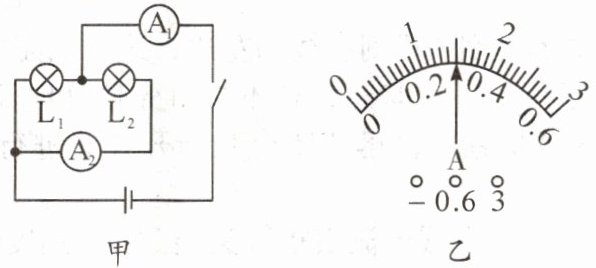

5. 如图甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,通过灯泡$L_1$和$L_2$的电流分别为 (B)
A. 1.5 A 0.3 A
B. 1.2 A 0.3 A
C. 0.3 A 0.3 A
D. 1.2 A 1.2 A

答案： 【解析】：
本题主要考查了并联电路的电流规律以及电流表的读数方法。
首先，分析电路图可知，两灯泡并联，电流表$A_1$测干路电流，电流表$A_2$测$L_2$支路的电流。由于并联电路中干路电流等于各支路电流之和，所以干路电流大于支路电流。
接着，根据电流表的指针偏转情况，由于两个电流表指针偏转角度相同，而干路电流大于支路电流，所以电流表$A_1$的量程为$0\sim3A$，分度值为$0.1A$，其示数为$1.5A$，即干路电流$I = 1.5A$。电流表$A_2$的量程为$0\sim0.6A$，分度值为$0.02A$，其示数为$0.3A$，即通过$L_2$的电流$I_2 = 0.3A$。
最后，根据并联电路的电流规律，可以求出通过$L_1$的电流$I_1 = I - I_2 = 1.5A - 0.3A = 1.2A$。
【答案】：B。

6. 如图所示,开关由闭合到断开,电流表$A_1、$$A_2$的示数$I_1、$$I_2$的变化是 (D)

答案： 【解析】：
本题可根据并联电路的特点以及开关状态的变化来分析电流表$A_1$、$A_2$示数的变化情况。
1. 分析电路连接方式：
由电路图可知，开关$S$闭合时，灯泡$L_1$与$L_2$并联，电流表$A_1$测$L_1$支路的电流，电流表$A_2$测干路电流。
根据并联电路各支路独立工作、互不影响的特点，可知开关$S$由闭合到断开时，$L_1$支路的电流不受影响，因为并联电路中各支路两端电压等于电源电压，$L_1$的电阻不变，由$I = \frac{U}{R}$可知，通过$L_1$的电流不变，即电流表$A_1$的示数$I_1$不变。
2. 分析电流表$A_2$示数变化：
开关$S$闭合时，电流表$A_2$测干路电流，根据并联电路电流特点$I = I_1 + I_2$（$I$为干路电流，$I_1$为$L_1$支路电流，$I_2$为$L_2$支路电流），此时干路电流等于$L_1$与$L_2$支路电流之和。
当开关$S$断开时，$L_2$所在支路断路，通过$L_2$的电流为$0$，此时干路电流就等于通过$L_1$的电流，即电流表$A_2$的示数$I_2$变小。
【答案】：D
