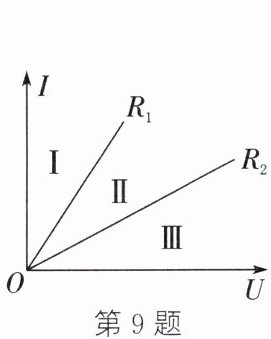

9. (2024·天津南开校级段考)阻值不同的两个电阻的电流随电压变化,$I-U$图像如图所示,从图中得到的下列结论中正确的是 (

A.$R_{1}>R_{2}$
B.$R_{1}$、$R_{2}串联后的总电阻的I-U$图线在区域Ⅱ
C.$R_{1}$、$R_{2}串联后的总电阻的I-U$图线在区域Ⅲ
D.$R_{1}$、$R_{2}串联后的总电阻的I-U$图线在区域Ⅰ
C
)A.$R_{1}>R_{2}$
B.$R_{1}$、$R_{2}串联后的总电阻的I-U$图线在区域Ⅱ
C.$R_{1}$、$R_{2}串联后的总电阻的I-U$图线在区域Ⅲ
D.$R_{1}$、$R_{2}串联后的总电阻的I-U$图线在区域Ⅰ
答案:
C

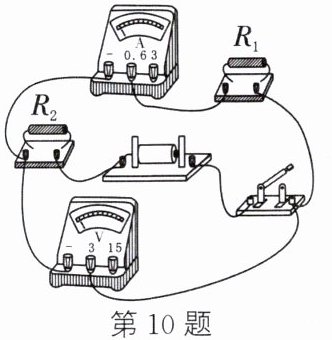

10. 如图,电路的电源电压为1.5V,电阻$R_{1}$的阻值为2Ω,闭合开关后,电流表的示数为0.3A,则 (

A.通过$R_{1}$的电流大于0.3A
B.电阻$R_{1}和R_{2}$是并联的
C.电压表的示数为0.9V
D.电阻$R_{2}$的阻值为3Ω
D
)A.通过$R_{1}$的电流大于0.3A
B.电阻$R_{1}和R_{2}$是并联的
C.电压表的示数为0.9V
D.电阻$R_{2}$的阻值为3Ω
答案:
D

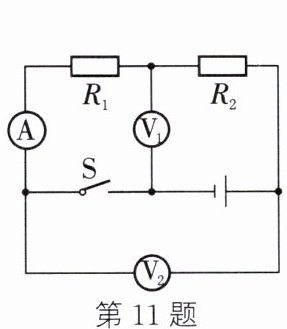

11. 如图所示,$R_{1}= 10Ω$、$R_{2}= 20Ω$,闭合开关S后,电压表$V_{1}$的示数为1V,则电流表A的示数应为

0.1
A,电压表$V_{2}$的示数应为3
V。
答案:
0.1 3

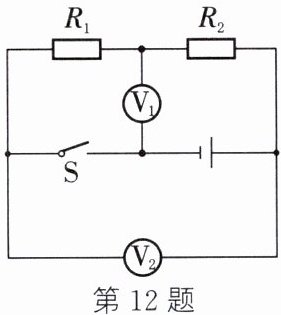

12. 如图所示,电阻$R_{1}$为3Ω,$R_{2}$为1Ω。当开关S闭合后,通过电阻$R_{1}$、$R_{2}$的电流之比为

$1:1$
,电压表$V_{1}$、$V_{2}$的示数之比为$3:4$
。
答案:
$1:1$ $3:4$
13. 甲、乙两个定值电阻,甲标有“15Ω 1.5A”、乙标有“25Ω 0.5A”。现把它们串联起来,为保证电阻工作安全,则该串联电路的最大电流为
0.5
A,电路两端允许加的最大电压为20
V。
答案:
0.5 20

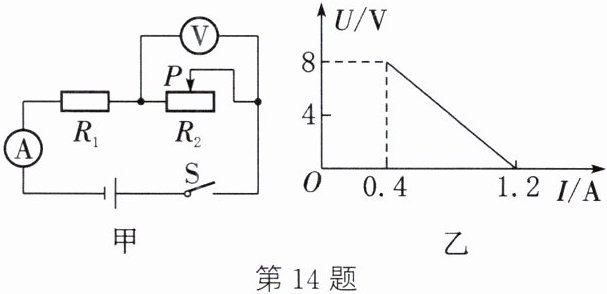

14. (2024·天津滨海新区二模)如图甲的电路,$R_{2}$为滑动变阻器,电源电压保持不变。闭合开关S,在滑片P从最右端移动到最左端的过程中,电压表示数U与电流表示数I的关系图像如图乙所示。求:
(1) 电源电压及$R_{1}$的阻值。
(2) 滑动变阻器的最大阻值。

(1) 电源电压及$R_{1}$的阻值。
(2) 滑动变阻器的最大阻值。
答案:
(1) 由图甲可知,$R_{1}$、$R_{2}$ 串联,电压表测量 $R_{2}$ 两端的电压,电流表测量电路中的电流;当滑片 $P$ 在最左端时,滑动变阻器 $R_{2}$ 接入电路的阻值为 0,滑动变阻器两端的电压为 0,电路中的总电阻最小,由欧姆定律可知,此时电路中的电流最大,由图乙可知,电路中的最大电流 $I_{大}=1.2A$,由 $I=\frac{U}{R}$ 可知,电源电压 $U = I_{大}R_{1}=1.2A× R_{1}$ ①,当滑片 $P$ 在最右端时,滑动变阻器 $R$ 接入电路的阻值最大,电路中的总电阻最大,由欧姆定律可知,此时电路中的电流最小,由图乙可知,滑动变阻器两端的电压 $U_{2}=8V$,最小电流 $I_{小}=0.4A$,根据串联电路的电压特点和欧姆定律可知,电源电压 $U = U_{1}+U_{2}=0.4A× R_{1}+8V$ ②,联立①②解得 $U = 12V$,$R_{1}=10\Omega$
(2) 由 $I=\frac{U}{R}$ 可知,滑动变阻器的最大阻值 $R_{2}=\frac{U_{2}}{I_{小}}=\frac{8V}{0.4A}=20\Omega$
(1) 由图甲可知,$R_{1}$、$R_{2}$ 串联,电压表测量 $R_{2}$ 两端的电压,电流表测量电路中的电流;当滑片 $P$ 在最左端时,滑动变阻器 $R_{2}$ 接入电路的阻值为 0,滑动变阻器两端的电压为 0,电路中的总电阻最小,由欧姆定律可知,此时电路中的电流最大,由图乙可知,电路中的最大电流 $I_{大}=1.2A$,由 $I=\frac{U}{R}$ 可知,电源电压 $U = I_{大}R_{1}=1.2A× R_{1}$ ①,当滑片 $P$ 在最右端时,滑动变阻器 $R$ 接入电路的阻值最大,电路中的总电阻最大,由欧姆定律可知,此时电路中的电流最小,由图乙可知,滑动变阻器两端的电压 $U_{2}=8V$,最小电流 $I_{小}=0.4A$,根据串联电路的电压特点和欧姆定律可知,电源电压 $U = U_{1}+U_{2}=0.4A× R_{1}+8V$ ②,联立①②解得 $U = 12V$,$R_{1}=10\Omega$
(2) 由 $I=\frac{U}{R}$ 可知,滑动变阻器的最大阻值 $R_{2}=\frac{U_{2}}{I_{小}}=\frac{8V}{0.4A}=20\Omega$
15. 在如图所示的电路中,电源电压保持不变,$R_{0}$、$R_{1}与R_{2}$为定值电阻,且$R_{1}= 4R_{0}$,当开关连接a端时,电流表示数为I;当开关由a端转接至b端时,电流表示数变为$\frac{I}{3}$,电压表示数为1V,则电源电压为
15
V,电阻$R_{1}与R_{2}$的阻值之比为$2:7$
。
答案:
15 $2:7$ 解析:当开关接 $a$ 端时,电阻 $R_{0}$ 与 $R_{1}$ 串联;当开关接 $b$ 端时,电阻 $R_{0}$ 与 $R_{2}$ 串联。当开关接 $a$ 端时,电路电流 $I=\frac{U}{R_{0}+R_{1}}$;当开关接 $b$ 端时,电路电流 $I'=\frac{U}{R_{0}+R_{2}}$。根据题意可知 $R_{1}=4R_{0}$,$I'=\frac{1}{3}I$,则 $I=\frac{U}{R_{0}+R_{1}}=\frac{U}{R_{0}+4R_{0}}=\frac{U}{5R_{0}}=3I'$,即 $\frac{U}{5R_{0}}=3×\frac{U}{R_{0}+R_{2}}$,解得 $R_{2}=14R_{0}$,电阻 $R_{1}$ 与 $R_{2}$ 的阻值之比 $R_{1}:R_{2}=4R_{0}:14R_{0}=2:7$。由 $I=\frac{U}{R}$ 可得,当开关接 $b$ 端时,$\frac{U_{2}}{U_{0}}=\frac{I'R_{2}}{I'R_{0}}=\frac{R_{2}}{R_{0}}=\frac{14R_{0}}{R_{0}}=14$,即 $U_{2}=14U_{0}$,已知 $U_{0}=1V$,则 $U_{2}=14U_{0}=14×1V=14V$,因为串联电路电源电压等于各部分电路两端电压之和,所以,电源电压 $U = U_{2}+U_{0}=14V+1V=15V$。
