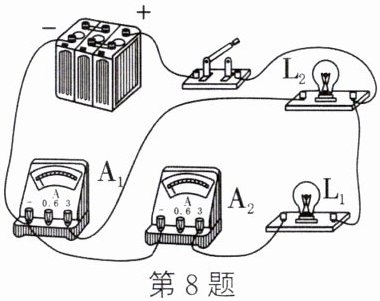

8. 请在如图所示的电路图上只改动一根导线,使两只电流表分别测干路和支路的电流。

答案：

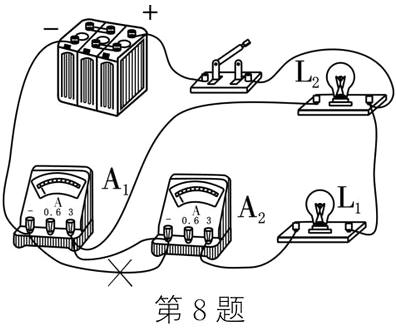

如图所示
　　　　　　

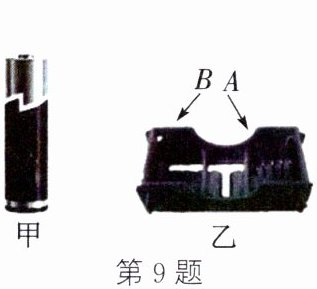

9. 如图所示,将图甲中的一节干电池正确装入图乙电池盒,则电池盒的正极是B端;若要获得3V的电压,则两节图甲新干电池间的连接方式应该是串联。

答案： B 串联

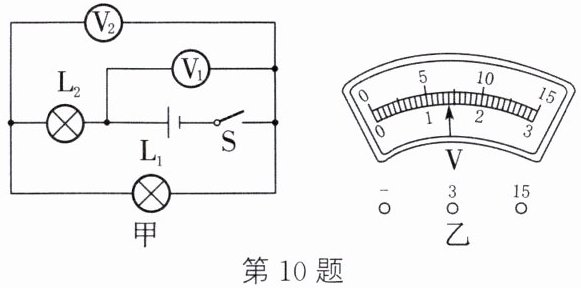

10. 如图甲所示的电路中,当开关S闭合后,两个电压表的指针偏转情况均如图乙所示,那么电源和灯$L_1$两端的电压分别为7V和1.4V。

答案： 7 1.4

11. 如图所示,电源电压恒为3V,灯$L_1、$$L_2$完全相同,各元件均完好。
(1)只闭合开关$S_1,$通过灯$L_1$和$L_2$的电流相等(相等/不相等),电压表示数为3V。
(2)再闭合开关$S_2,$灯$L_2$不发光(发光/不发光),电压表示数为3V。

答案： （1）相等 3 （2）不发光 3

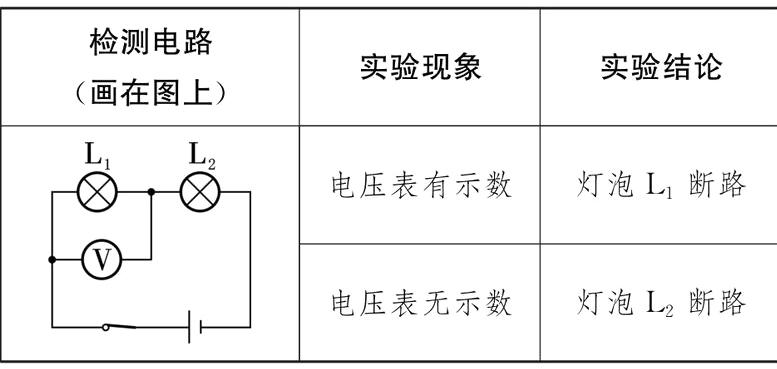

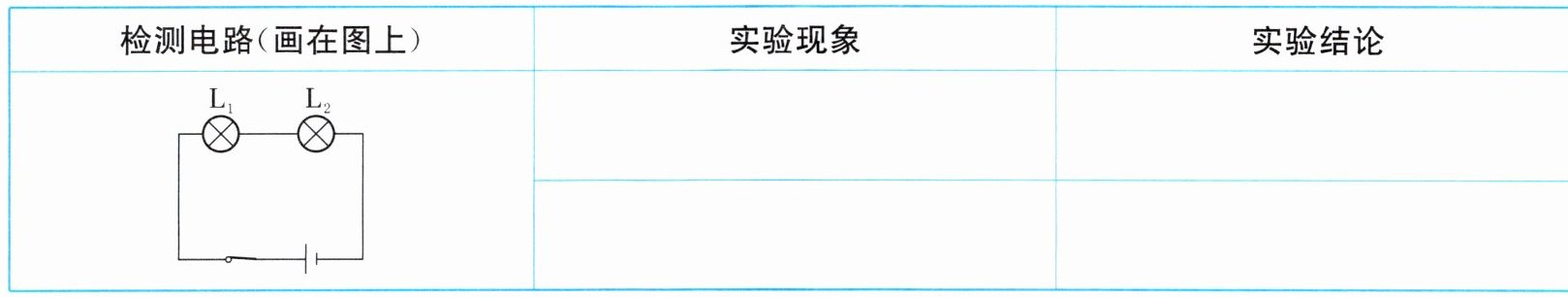

12. 如表格中电路图所示,闭合开关后,发现两灯均不亮,其中一盏灯损坏,请你用电压表对电路进行检测,并完成下表。

答案：
如表所示

13. 如图所示,电路中有两盏灯,开关S闭合时两灯均能发光,且两电表的示数均不为零,在甲、乙中填入合适的电流表或电压表符号。

答案：
如图所示
　　　　　　　

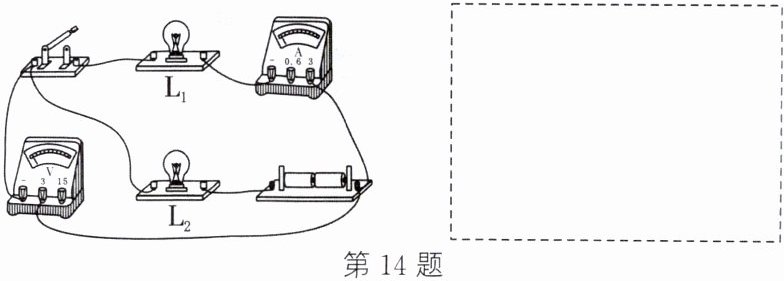

14. 如图是一个电学实验的实物连线图,请在虚线框内画出它的电路图。

答案：
