《2025年通城学典课时作业本九年级物理上册苏科版苏州专版》

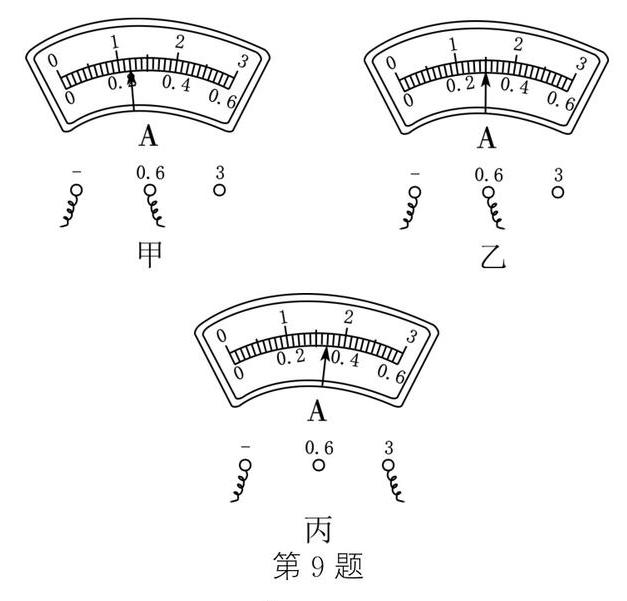

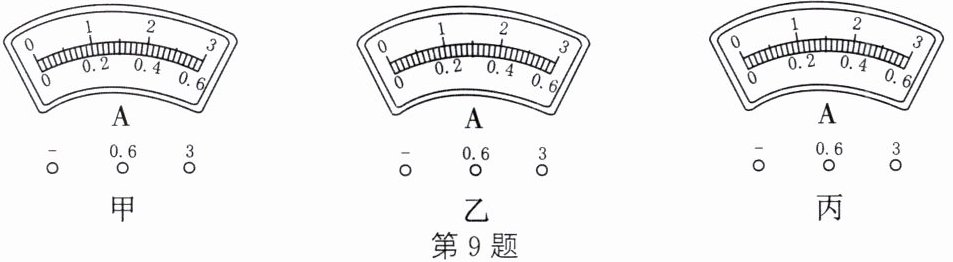

9. 图中甲、乙、丙三只电流表的示数分别是 0.24 A、0.3 A 和 1.7 A,请把三只电流表测量时所使用的量程及指针位置表示出来。

答案：
如图所示

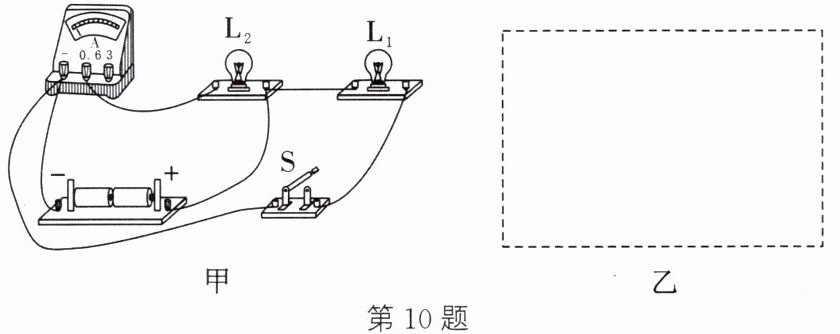

10. 根据如图甲所示的实物连接图,在图乙的虚线框中画出与它对应的电路图。

答案：
如图所示　　　　　　　　

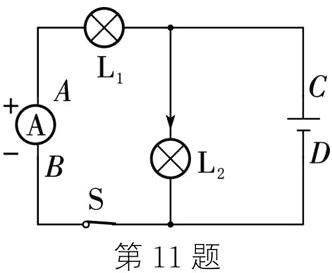

11. 如图所示,根据电路图中所标出的电流方向,在图中的 $ AB $ 和 $ CD $ 间分别填上一个电池或一个电流表的符号(标出电流表的正、负接线柱)。要求：① 使电路中实际的电流方向和图中所标出的方向一致；② 符合电流表的使用要求。

答案：
如图所示　　　　　　

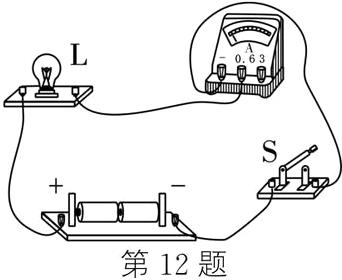

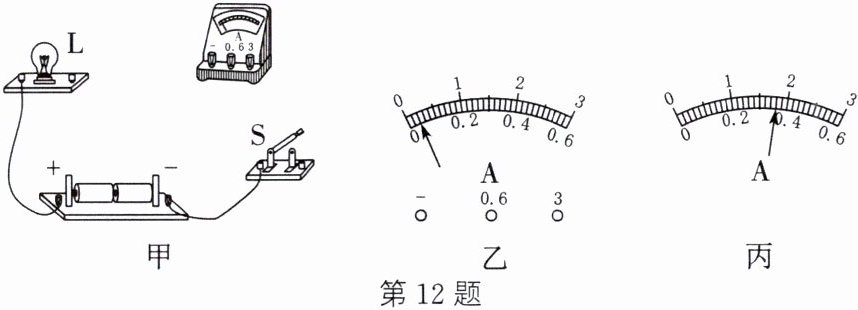

12. 在“用电流表测电流”的实验中,小明设计了如图甲所示的电路进行实验。

(1)连接电路前电流表的指针如图乙所示,则接下来应该进行的操作是______。在连接电路时,开关应处于______状态。在完全不了解电路中电流大小时,应选择电流表的______量程进行______来确定量程。
(2)已知闭合开关后电路中的电流约为 0.4 A,在图甲中用笔画线代替导线,将电路连接完整。
(3)若小明正确连接好电路后闭合开关,电流表的指针如图丙所示,则电路中的电流为______ A。
(4)如果电流表的指针向左偏转,原因是______。

答案：

(1) 对电流表进行调零 断开 大 试触
(2) 如图所示 　　　　　　
(3) $0.36$
(4) 电流表的正、负接线柱接反了
