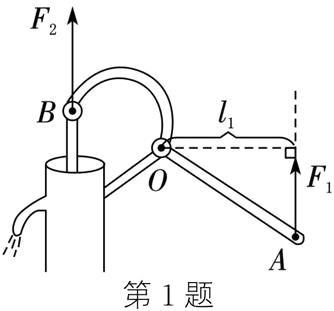

1. 如图所示,活塞式抽水机AOB部分可视为杠杆,O为支点,请画出作用在手柄A点的动力$F_{1}的动力臂l_{1}$和B点所受阻力$F_{2}$的示意图。

答案：
如图所示

2. (2024·苏州模拟)如图所示,画出作用在A点使挂着毛巾的衣架保持水平平衡的最小力F及其力臂l。

答案：
如图所示

3. (2024·苏州期中)如图为某款剪刀的示意图。握住手柄修剪树枝时,剪刀可视为杠杆,该杠杆的特点是 (A)

A.省力
B.费力
C.省功
D.省距离

答案： A

4. (2024·河南)人体中有很多结构可简化为杠杆。如图,手提超物体时,桡骨在肱二头肌的收缩牵引下绕肘关节转动,这是一种费力杠杆,此过程中肱二头肌收缩的距离小于(大于/等于/小于)手移动的距离。

答案： 费力 小于

5. 如图是小华做“探究杠杆平衡条件”实验时的情形,下列操作能使杠杆在水平位置平衡的是 (C)
A.增加钩码的个数
B.向左调节平衡螺母
C.向右移动钩码
D.减小弹簧测力计的拉力

答案： C

6. 如图所示,在杠杆OA的B处悬挂一个重物G,A端用细绳吊在小圆环M的下面,且细绳长AM等于圆弧环PQ的半径,此时杠杆恰处于水平状态,A点与圆弧环PQ的圆心重合。在小圆环M从P点逐渐沿顺时针方向滑到Q点的过程中,细绳对A端的作用力大小 (D)
A.逐渐变大
B.逐渐变小
C.先变大后变小
D.先变小后变大

答案： D
