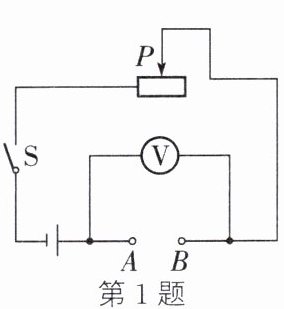

1. 小明设计了一种测量未知电阻$R_{x}$的实验方案,并选择了合适的器材,测量电路如图所示,电源电压恒定,滑动变阻器最大阻值未知,在$A$、$B两点间接入的元件每次只能是电阻箱或未知电阻R_{x}$。请你帮他完成相关实验内容:
(1)将未知电阻$R_{x}$接入$A$、$B$两点间。
(2)闭合开关,移动滑动变阻器滑片到某一合适位置时,记下电压表示数为$U$。
(3)断开开关,取下$A$、$B$间的元件,将电阻箱接在$A$、$B$两点间。
(4)闭合开关,调节电阻箱的旋钮,使电压表示数不变;读出此时电阻箱的示数,即可知道$R_{x}$的阻值。
(5)如果图中把滑动变阻器去掉,利用图中剩下的元件不能(能/不能)测出$R_{x}$的阻值。

答案：
(1) 未知电阻$R_{x}$
(3) 电阻箱
(4) 电阻箱的旋钮 电压表示数不变
(5) 不能

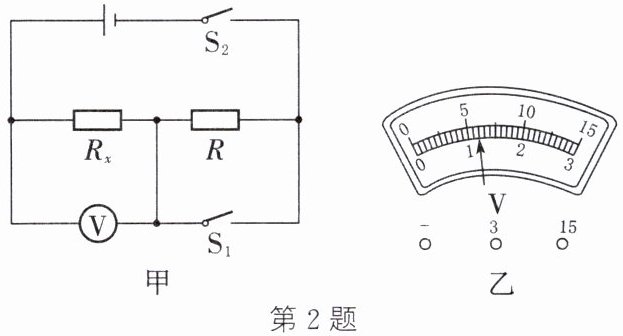

2. 某实验小组设计了如图甲所示的电路,测量一个阻值约为$100Ω的电阻R_{x}$,实验室中提供的器材有$2$节完全相同的旧干电池,$2个开关S_{1}$、$S_{2}$,导线若干。另外还有可供选择的器材:
A. 电压表$V_{1}$(量程为$0\sim 3V$)。
B. 电压表$V_{2}$(量程为$0\sim 15V$)。
C. 定值电阻$R_{1}$(阻值为$5Ω$)。
D. 定值电阻$R_{2}$(阻值为$160Ω$)。
(1)为了准确测出$R_{x}$的阻值,图甲中的电压表应选用A,定值电阻$R$应选用D。(填字母)
(2)将实验器材按照电路图连接好电路,先闭合$S_{2}$,电压表的示数如图乙所示,为1.2$V$,再闭合$S_{1}$,电压表的示数为$2.8V$。
(3)由实验的数据可得,$R_{x}= $120$Ω$。
(4)实验中每节干电池的电压是1.4$V$。

答案：
(1) A D
(2) $S_{2}$ 1.2 $S_{1}$
(3) 120
(4) 1.4

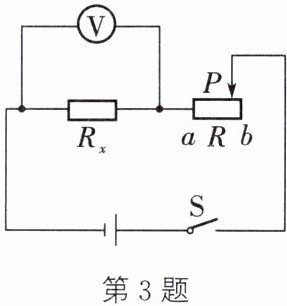

3. 在伏安法测电阻的实验中电流表突然损坏,小组同学经过讨论设计了一种实验方案,也可测出$R_{x}$的阻值。电路如图所示,电源电压未知且恒定不变,$a$、$b$为滑动变阻器左、右两个端点,滑动变阻器最大阻值为$R_{max}$,请你把以下测量步骤补充完整。
(1)闭合开关$S$,滑片$P移到a$端时,读出电压表示数为$U_{1}$。
(2)闭合开关$S$,滑片$P$移到$b$端时,读出电压表示数为$U_{2}$。
(3)待测电阻$R_{x}= $$\frac{U_{2}}{U_{1}-U_{2}}R_{max}$(用已知和测量出的物理量符号表示)。

答案：
(2) 滑片$P$移到$b$端时
(3) $\frac{U_{2}}{U_{1}-U_{2}}R_{max}$
