《2025年通城学典课时作业本九年级物理上册苏科版苏州专版》

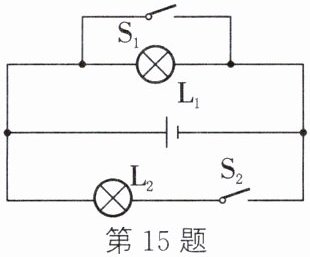

15. 如图所示的电路,当开关$S_1、$$S_2$均闭合时 (B)
$A. L_1、$$L_2$都能发光
$B. L_1、$$L_2$都不能发光
$C. L_1$能发光$,L_2$不能发光
$D. L_1$不能发光$,L_2$能发光

答案： B

16. 如图所示的电路中,甲、乙两处接入电流表或电压表。当S闭合后,为使两灯均能发光,则 (A)
A.甲接入电流表,乙接入电压表
B.甲、乙均接入电流表
C.甲、乙均接入电压表
D.甲接入电压表,乙接入电流表

答案： A

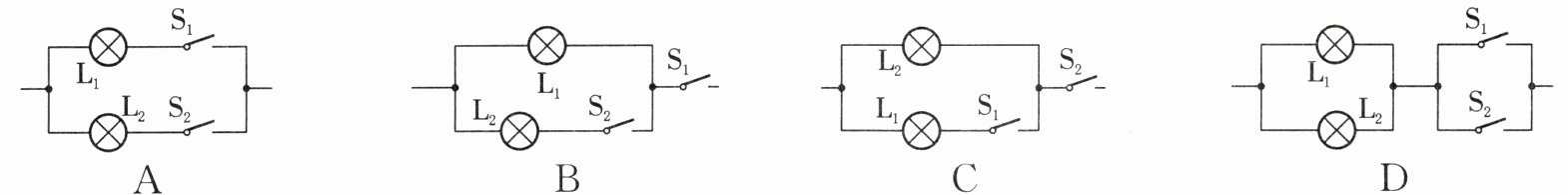

17. (2023·安徽)老师给小龙一个密封盒,其表面可见两个开关$S_1、$$S_2$和两盏灯$L_1、$$L_2。$为了探究开关和灯在密封盒内是如何连接的,小龙进行了如下操作:先闭合$S_1,$只有灯$L_1$发光;又闭合$S_2,$两灯都发光;再断开$S_1,$两灯都熄灭。符合上述实验结果的连接方式为 (B)

答案： B

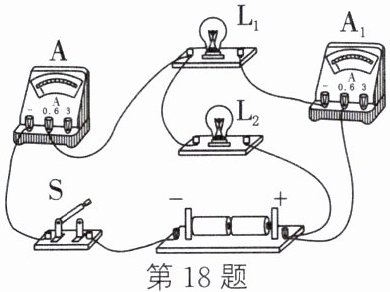

18. (2023·鄂州)如图所示的实验电路,闭合开关S后,电流表A的示数为0.5A,电流表$A_1$的示数为0.3A,下列说法正确的是 (C)
A. $L_1$与$L_2$串联
B. 开关S只控制$L_1$
C. $L_1、$$L_2$的电流分别是0.3A、0.2A
D. $L_1、$$L_2$的电流分别是0.5A、0.3A

答案： C

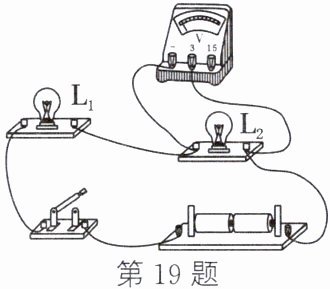

19. (2024·盐城)如图所示,在探究串联电路电压的特点时,闭合开关,灯泡都不发光,电压表无示数。故障原因可能是 (B)
$A. L_1$短路
$B. L_1$断路
$C. L_2$短路
$D. L_2$断路

答案： B

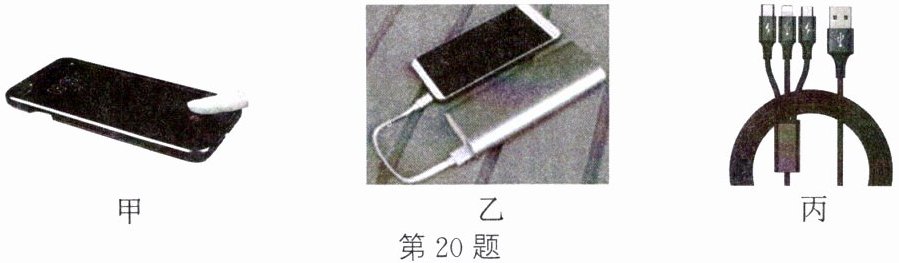

20. (2024·无锡新吴期末)指纹识别解锁是目前较为流行的手机解锁方式。
(1)如图甲所示,手指轻轻触碰感应区,识别出正确的指纹后手机自动开锁,则感应区相当于手机电路中的开关。
(2)如图乙所示,充电宝给手机充电过程中,手机电池相当于用电器,充电过程中,将电能转化为化学能。
(3)如图丙所示的手机充电线的三个插头可用于为三部不同类型的手机充电,如果三部手机同时充电,那么这三部手机的连接方式是并联。

答案： （1）开关 （2）用电器 化学能 （3）并联
