《2025年通城学典课时作业本九年级物理上册苏科版苏州专版》

1. (2023·福建)滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片,改变的是滑动变阻器接入电路中电阻丝的(C)
A.材料
B.横截面积
C.长度
D.电流方向

答案： C

2. 滑动变阻器是由①表面涂有绝缘层的电阻丝；②瓷管；③金属滑片P；④金属杆；⑤支架等组成。在使用过程中有电流流过的部分是(C)
A.①②③
B.③④⑤
C.①③④
D.①④⑤

答案： C

3. 滑动变阻器的铭牌上标有“20Ω 1A”字样,下列说法正确的是(B)
A.该滑动变阻器只能接入20Ω的电阻
B.该滑动变阻器电阻的变化范围是0~20Ω
C.允许通过该滑动变阻器的最小电流是1A
D.允许通过该滑动变阻器的电流只能是1A

答案： B

4. 下列是实验电路连接完毕后,滑动变阻器接入电路的四种情形,已经可以闭合开关进行实验的是(A)

答案： A

5. 在滑动变阻器与电阻箱两种器材中,为了知道接入电路的具体电阻值,应选用电阻箱；为了连续改变电路中的电流,应选用滑动变阻器。如图所示,该电阻箱接入电路的电阻是5760Ω,使用该电阻箱时它的电阻变化范围是0~9999Ω。

答案： 电阻箱　滑动变阻器　5760　0~9999

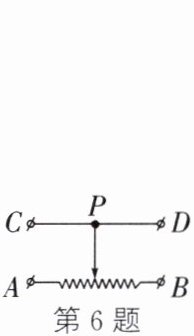

6. 如图所示为滑动变阻器的示意图,要使滑片P向右滑动时电阻变大,则应接入A、C两个或A、D两个接线柱；若使滑动变阻器相当于一个定值电阻,则应接入A和B接线柱。

答案： A、C　A、D　A　B

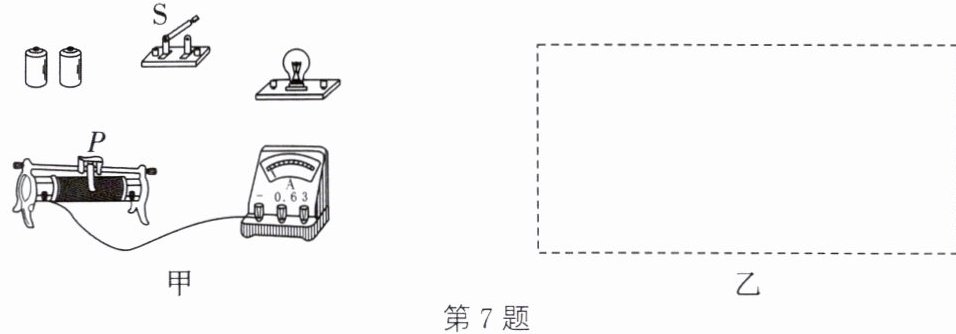

7. 如图甲所示为“滑动变阻器改变电路中的电流”的实验的电路。

(1)将图甲中的实物电路连接完整(电流小于0.6A),并在图乙虚线框内画出电路图。
(2)当电路中接入滑动变阻器后,在闭合开关前,滑片P应调到最______右端。闭合开关S,发现灯泡不亮,接下来,下列做法最合理的是______A。
A. 观察电流表示数是否为零,判断电路是否断路
B. 断开开关S,更换灯泡重新实验
C. 断开开关S,增加电池的个数重新实验
D. 断开开关S,拆掉导线重新连接电路
(3)实验中,当滑片P向左移动时,滑动变阻器连入电路的电阻变______小,电流表的示数变______大,灯泡的亮度变______亮。

答案：
(1)如图所示　
(2)右　A　
(3)小　大　亮
