10. 在“探究电流与电阻关系”的实验中,实验器材有电源(电压恒为$4.5V$)、电流表、电压表、滑动变阻器和开关各一个,阻值为$5\Omega$、$10\Omega$、$15\Omega$、$20\Omega$、$25\Omega$的定值电阻五个,导线若干。

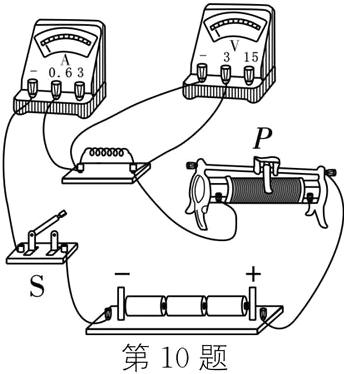

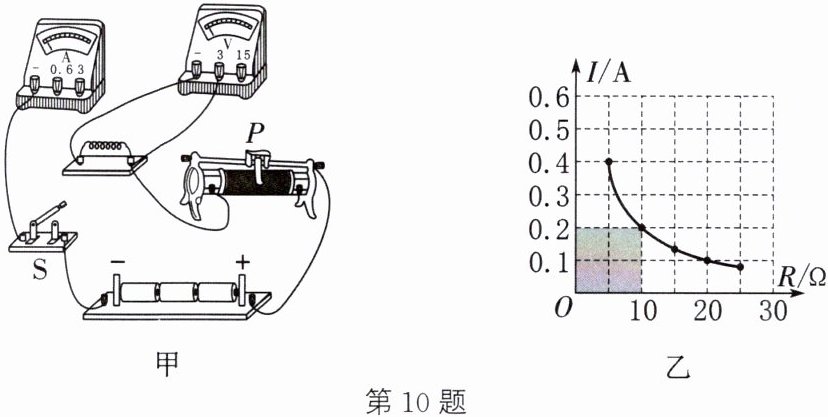

(1)请用笔画线代替导线将如图甲所示的实验电路连接完整。

(2)断开开关$S$,小明用$10\Omega的电阻替换5\Omega$的电阻后,接下来闭合开关后应______,再观察与记录电流表的示数。
(3)如图乙所示为根据实验数据画出的$I-R$图像。其中涂色面积对应的物理量是______。
(4)根据图像,所得实验结论是______。

答案：

(1)如图所示　
(2)调节滑动变阻器，使电压表的示数保持不变　
(3)定值电阻两端的电压　
(4)电压一定时，通过导体的电流与导体的电阻成反比
　　　　　　

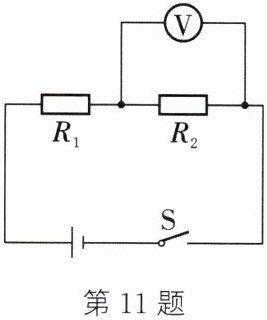

11. 如图所示,电源电压恒为$12V$,电阻$R_{1}为20\Omega$,当开关$S$闭合后,电压表的示数为$8V$。求：
(1)电阻$R_{1}$两端的电压。
(2)通过电阻$R_{2}$的电流。

答案：
(1)4V　
(2)0.2A

12. 如图所示的电路中,电源电压保持$6V$不变,灯$L_{2}的电阻是10\Omega$,闭合开关$S$,电流表$A_{1}的示数是0.3A$,不考虑温度对灯丝电阻的影响,求：
(1)灯$L_{1}$的阻值。
(2)电流表$A$的示数。

答案：
(1)20Ω　
(2)0.9A

13. 一个定值电阻两端电压由$2V增大到4V$时,通过该电阻的电流增加了$0.1A$,若将该电阻接到$10V$电源上,则通过它的电流是(D)
A.$0.3A$
B.$0.4A$
C.$0.6A$
D.$0.5A$

答案： D
