《2025年通城学典课时作业本九年级物理上册苏科版苏州专版》

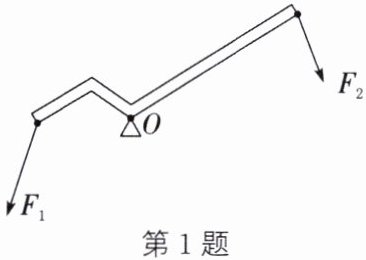

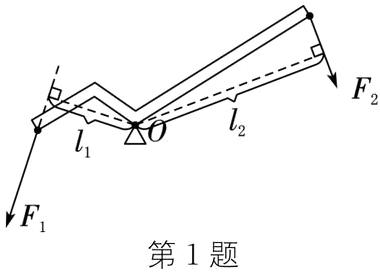

1. 请在图中画出杠杆的动力$F_{1}和阻力F_{2}$的力臂。

答案：

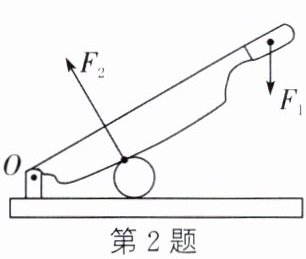

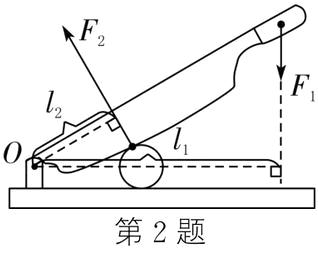

2. 如图所示为铡刀切甘蔗时的示意图,请在图中画出作用在铡刀上的动力$F_{1}和阻力F_{2}$的力臂。

答案：

3. 如图所示是教室中的学生椅,人坐在椅面上若用力向后靠,椅子可能会向后倾倒。请画出椅子即将向后倾倒时,支点$O的位置及靠背所受压力F_{2}的力臂l_{2}$。

答案：

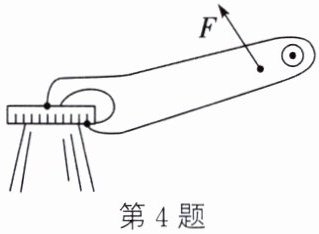

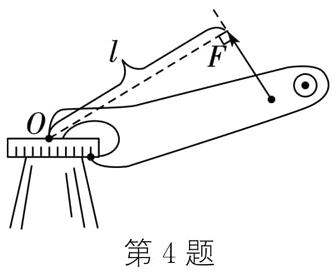

4. 如图所示,用开启啤酒瓶盖的工具开启瓶盖。请在图中标出支点$O$的位置,画出力$F$的力臂。

答案：

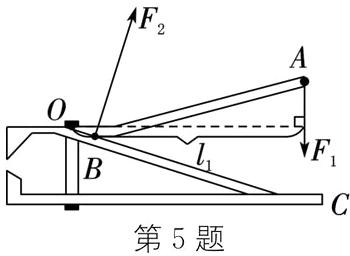

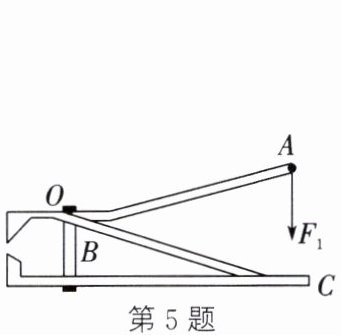

5. 如图是指甲剪的示意图。请在图中画出杠杆$ABO以O点为支点时动力F_{1}的力臂l_{1}和阻力F_{2}$。

答案：

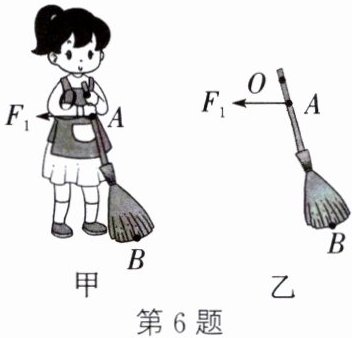

6. 如图甲所示,小华在水平地面上用笤帚扫地。$O$为支点,作用在$A点的动力为F_{1}$。在图乙中画出作用在$B点的阻力F_{2}的示意图及其力臂l_{2}$。

答案：

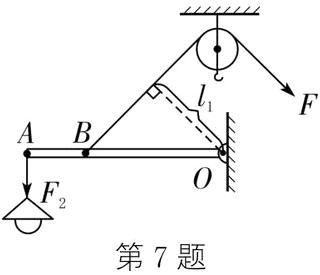

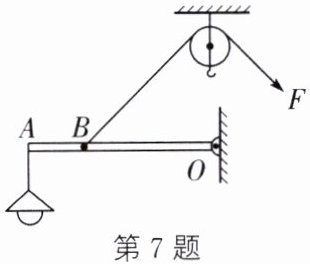

7. 某剧组为拍摄节目需要,设计了如图所示的拉力装置来改变照明灯的高度,轻质杠杆$ABO可绕O$点转动,请在图中画出杠杆所受拉力的力臂$l_{1}和杠杆所受阻力F_{2}$的示意图。

答案：

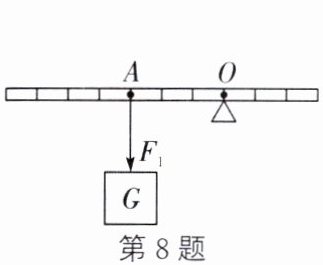

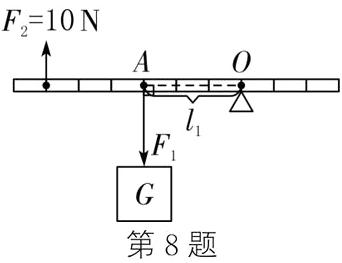

8. 如图所示,一根质量忽略不计的杠杆,支点为$O$,在$A点悬挂一重为20N$的物体,物体对杠杆的拉力为$F_{1}$。现在杠杆上施加一个大小为$10N$、方向竖直向上的力$F_{2}$,杠杆在水平位置保持平衡,请在图中画出拉力$F_{1}的力臂l_{1}以及拉力F_{2}$的示意图。

答案：
