《2025年通城学典课时作业本九年级物理上册苏科版苏州专版》

1. 阻值为20Ω的定值电阻$R_{1}和定值电阻R_{2}$串联起来,串联后的总电阻为100Ω,则定值电阻$R_{2}$的阻值为 (C)
A.120Ω
B.100Ω
C.80Ω
D.10Ω

答案： C

2. 如图所示,将$R_{1}$、$R_{2}$两个阻值分别为6Ω和3Ω的电阻,串联接在电压恒定的电源两端,闭合开关S后,通过电阻$R_{1}$的电流为0.5A,则电源电压为 (C)
A.1.5V
B.3V
C.4.5V
D.9V

答案： C

3. 如图所示,电源电压$U= 12V$,定值电阻$R= 10Ω$,闭合开关S,电压表的示数是4V,通过小灯泡的电流是 (A)
A.0.8A
B.0.5A
C.0.3A
D.0.2A

答案： A

4. 两个电阻阻值之比$R_{1}:R_{2}= 3:2$,串联接入电路后,通过它们的电流之比$I_{1}:I_{2}= $$1:1$,它们两端的电压之比$U_{1}:U_{2}= $$3:2$。

答案： $1:1$ $3:2$

5. (2024·天津和平校级期中)有一只小灯泡上标有“3.6V 0.3A”字样。如果我们只有电压为6V的电源,要使小灯泡正常发光,需要串联一个8Ω的电阻。

答案： 串 8

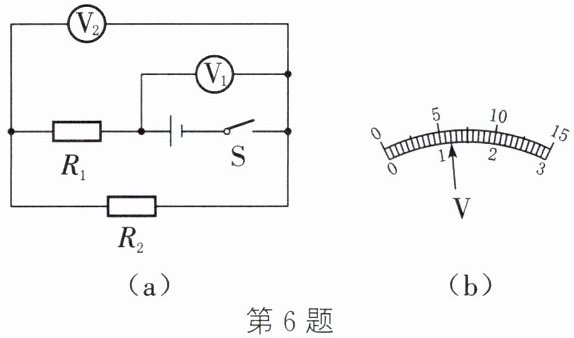

6. 如图(a)所示电路,电源电压保持不变,$R_{2}= 4Ω$,当闭合开关S后,两个电压表指针偏转均如图(b)所示,则电源电压为6V,电阻$R_{1}$的阻值为16Ω。

答案： 6 16

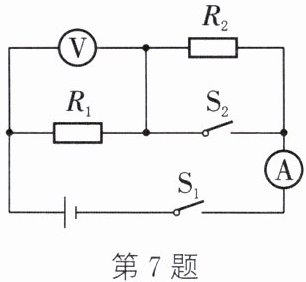

7. 如图所示,电源电压保持不变,闭合开关$S_{1}$、$S_{2}$,电压表示数为6V,电流表示数为0.6A,断开$S_{2}$后,电流表示数变为0.2A。求:
(1) 电源电压。
(2)$R_{2}$的电阻。

答案：
(1) 由图可知，当闭合开关 $S_{1}$、$S_{2}$ 时，电路为 $R_{1}$ 的简单电路，电压表测电源的电压，电流表测电路中的电流；所以电源的电压 $U = 6V$
(2) 根据 $I=\frac{U}{R}$ 可得 $R_{1}$ 的电阻 $R_{1}=\frac{U}{I_{1}}=\frac{6V}{0.6A}=10\Omega$；由图可知，当闭合 $S_{1}$、断开 $S_{2}$ 时，两电阻串联，电压表测 $R_{1}$ 两端的电压，电流表测电路中的电流，根据 $I=\frac{U}{R}$ 可得总电阻 $R=\frac{U}{I}=\frac{6V}{0.2A}=30\Omega$；根据串联电路的总电阻等于各用电器的电阻之和可得 $R_{2}$ 的阻值 $R_{2}=R - R_{1}=30\Omega - 10\Omega = 20\Omega$

8. 一个滑动变阻器上标有“50Ω 1.5A”的字样,把它和30Ω的定值电阻串联起来接入电路,则电路的总电阻变化范围是 (D)
A.0~30Ω
B.0~50Ω
C.0~80Ω
D.30~80Ω

答案： D
