《2025年通城学典课时作业本九年级物理上册苏科版苏州专版》

8. 下列关于滑动变阻器和电阻箱的说法中,错误的是(D)
A.滑动变阻器和电阻箱都有阻值范围和允许通过的最大电流
B.滑动变阻器可以改变电路的电阻,但不能读出接入电路的电阻大小
C.电阻箱不但可以改变电路的电阻,而且能读出接入电路的电阻大小
D.滑动变阻器和电阻箱都可以直接读出接入电路的电阻大小

答案： D

9. 在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求闭合开关S后,滑片P向右端滑动时灯逐渐变亮,则下列接法正确的是(D)
A.M接A,N接B
B.M接C,N接D
C.M接C,N接B
D.M接A,N接D

答案： D

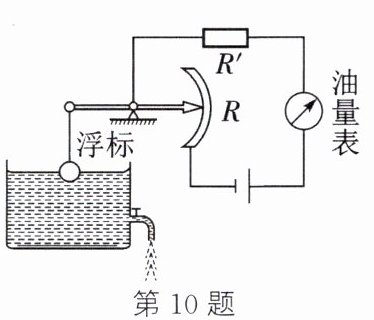

10. (教材P93练习T4改编)如图所示为一种自动测定油箱内油面高度的装置。
(1)图中R相当于电学中的滑动变阻器。
(2)油量表是用电流表改装的。
(3)当油箱中的浮标向上运动时,R接入电路中的电阻将减小,对电流的阻碍作用将减小,此时电路中的电流将增大。(增大/减小)

答案：
(1)滑动变阻器　
(2)电流　
(3)减小　减小　增大

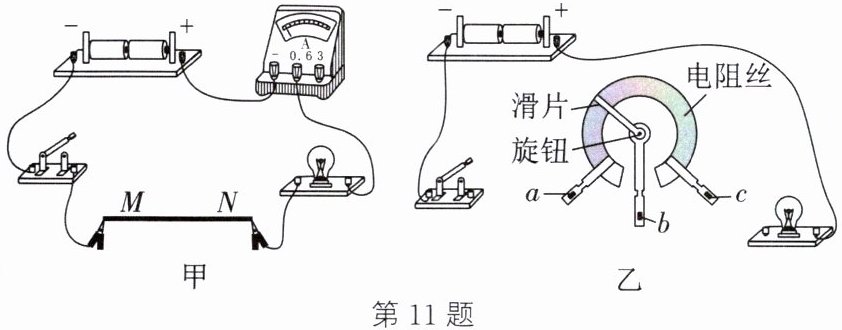

11. 小昕在台灯下看书时,感觉灯光太亮。她找来同桌小洋,想利用所学物理知识制作一盏简易调光台灯,达到调节灯光亮度的目的。
(1)小昕尝试利用铅笔芯和鳄鱼夹实现了调节灯泡亮度的功能,如图甲所示。图甲中的连线有一处明显错误：电流表的正、负接线柱接反了；改正后,闭合开关,调节鳄鱼夹M、N之间的距离,发现灯泡的亮度和电流表示数都会发生变化,这一现象说明导体的电阻与其长度有关。
(2)由于铅笔芯易断,小洋在实验室找了一个电位器来替代铅笔芯,如图乙,为更好地实现电位器调节灯泡亮度的功能,电位器内的电阻丝应选用镍铬合金丝(铜丝/镍铬合金丝)更合适；请在图乙中用笔画线代替导线,使电路能实现顺时针旋转电位器旋钮时灯泡变亮。

答案：
(1)电流表的正、负接线柱接反了　长度　
(2)镍铬合金丝　如图所示
