《2025年通城学典课时作业本九年级物理上册苏科版苏州专版》

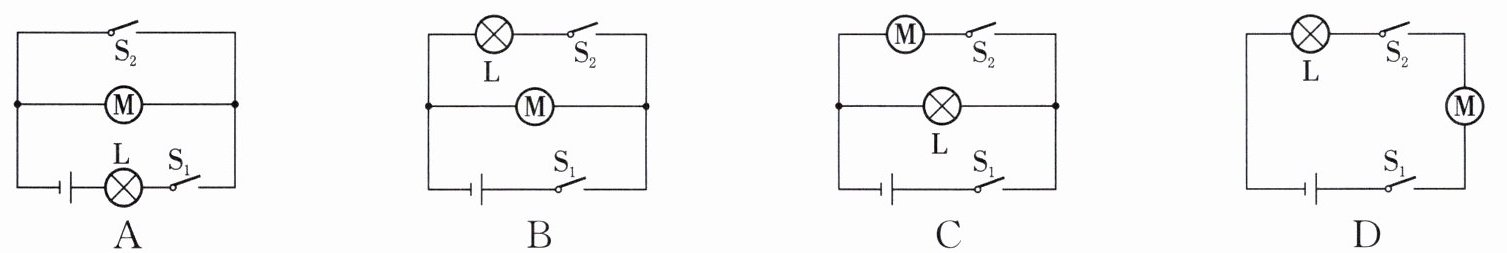

1. (2025·镇江丹徒模拟)不戴头盔存在安全隐患,于是小明同学设计以下方案:骑行前,扫码成功后开关$S_{1}$闭合,指示灯$L$亮,但电机不工作;从车头取出头盔并戴上后,头盔内遥控设备遥控$S_{2}$闭合,电动机才通电工作;若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是(C)

答案： C

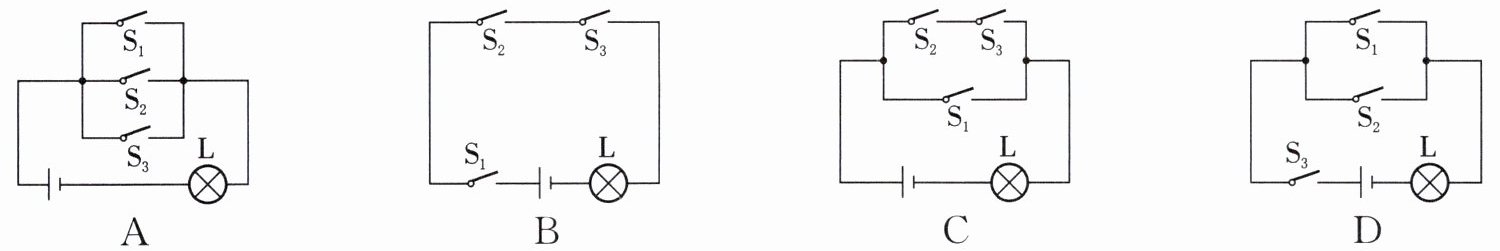

2. (2024·枣庄)常用智能手机是通过指纹开关$S_{1}或密码开关S_{2}$来解锁的,若其中任何一种方式解锁失败后,锁定开关$S_{3}$均会断开而暂停手机解锁功能,开关$S_{3}$将在一段时间后自动闭合而恢复解锁功能。若用灯泡$L$发光模拟手机解锁成功,则下列符合要求的模拟电路图是(D)

答案： D

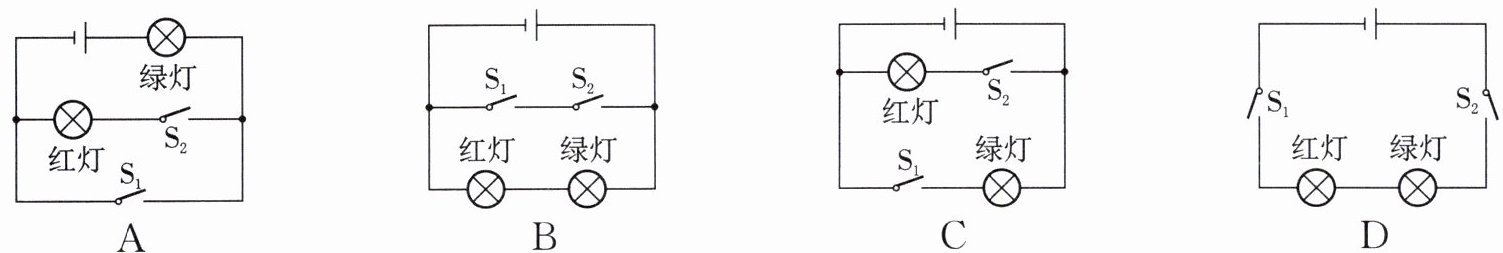

3. (2024·自贡)小布同学在经过十字路口时,观察了人行横道的红、绿交通信号灯,画出了下列控制红、绿灯的电路图,你认为正确的是(C)

答案： C

4. 使用风扇时,有时候因为忘记断开风扇开关$S$而浪费能源。小宁在父母指导下对风扇电路进行了改装:加装一个红外感应开关$S_{1}$(含有红外感应装置)和指示灯$L$。加装后,若$S$断开,指示灯和风扇都不工作;当$S$闭合时,$L$工作,此时当红外感应装置感应到有人时,$S_{1}$才闭合,风扇工作。小宁设计的电路图可能是(D)

答案： D

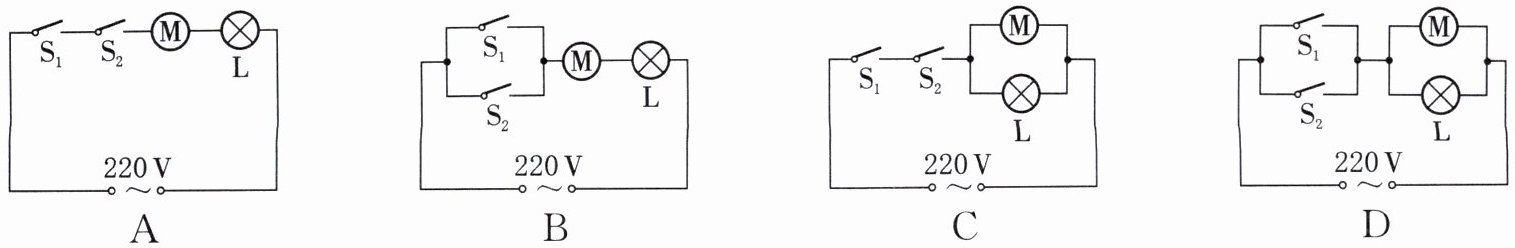

5. (2024·镇江)某学校电动门既可以用遥控器开启,也可以用按钮开关开启。电动门开启时,电动机工作,警示灯$L$亮起。若取下警示灯$L$,电动机仍能工作。按下遥控器相当于$S_{1}$闭合,按下按钮开关相当于$S_{2}$闭合。符合上述要求的电路是(D)

答案： D
